평면도·입면도·천장도·투시도·단면도란? 도면 종류별 읽는 법
건축 도면은 같은 건물을 서로 다른 방향과 목적에서 설명하는 약속입니다. 도면 이름만 외우기보다 ‘어디에서 바라본 그림인가’와 ‘무엇을 결정하려는 그림인가’를 함께 잡으면 처음 보는 도면도 훨씬 쉽게 읽을 수 있습니다.

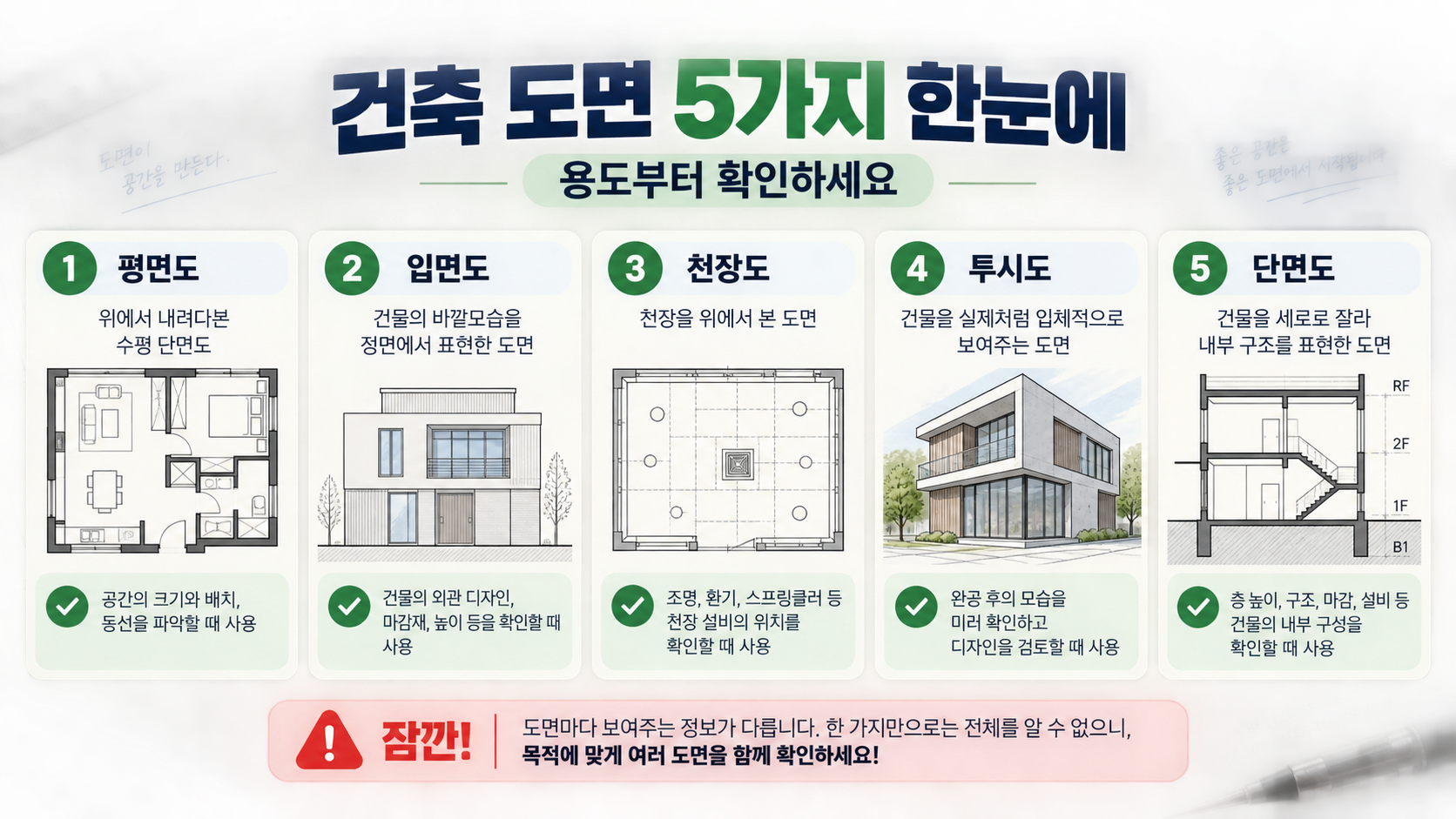

먼저 정리: 도면은 보는 위치가 다릅니다
도면을 읽을 때 가장 먼저 할 일은 선의 굵기나 숫자를 해석하는 일이 아닙니다. 관찰자의 위치를 정하는 일입니다. 위에서 내려다보는가, 건물의 정면을 마주 보는가, 천장을 올려다보는가, 사람이 서 있는 눈높이에서 공간을 보는가, 아니면 건물을 세로로 잘라 내부를 보는가에 따라 같은 벽과 창, 문이 전혀 다르게 나타납니다. 이 기준을 놓치면 천장 조명 기호를 바닥 설비로 오해하거나, 입면도의 창 위치를 실제 동선으로 판단하는 식의 혼동이 생깁니다.
실무와 리모델링 상담에서는 한 장의 도면만 보고 결론을 내리지 않는 편이 안전합니다. 평면도에서 방의 크기와 출입 방향을 확인하고, 입면도에서 외관 높이와 창의 비례를 살피며, 천장도에서 조명과 환기 위치를 맞춰 봅니다. 투시도는 완성 뒤의 분위기를 상상하는 데 도움을 주지만 치수의 근거가 되지는 않습니다. 단면도는 층고와 바닥·천장 속 구조를 확인하는 데 강합니다. 각각이 답하는 질문이 다르다는 점이 핵심입니다.

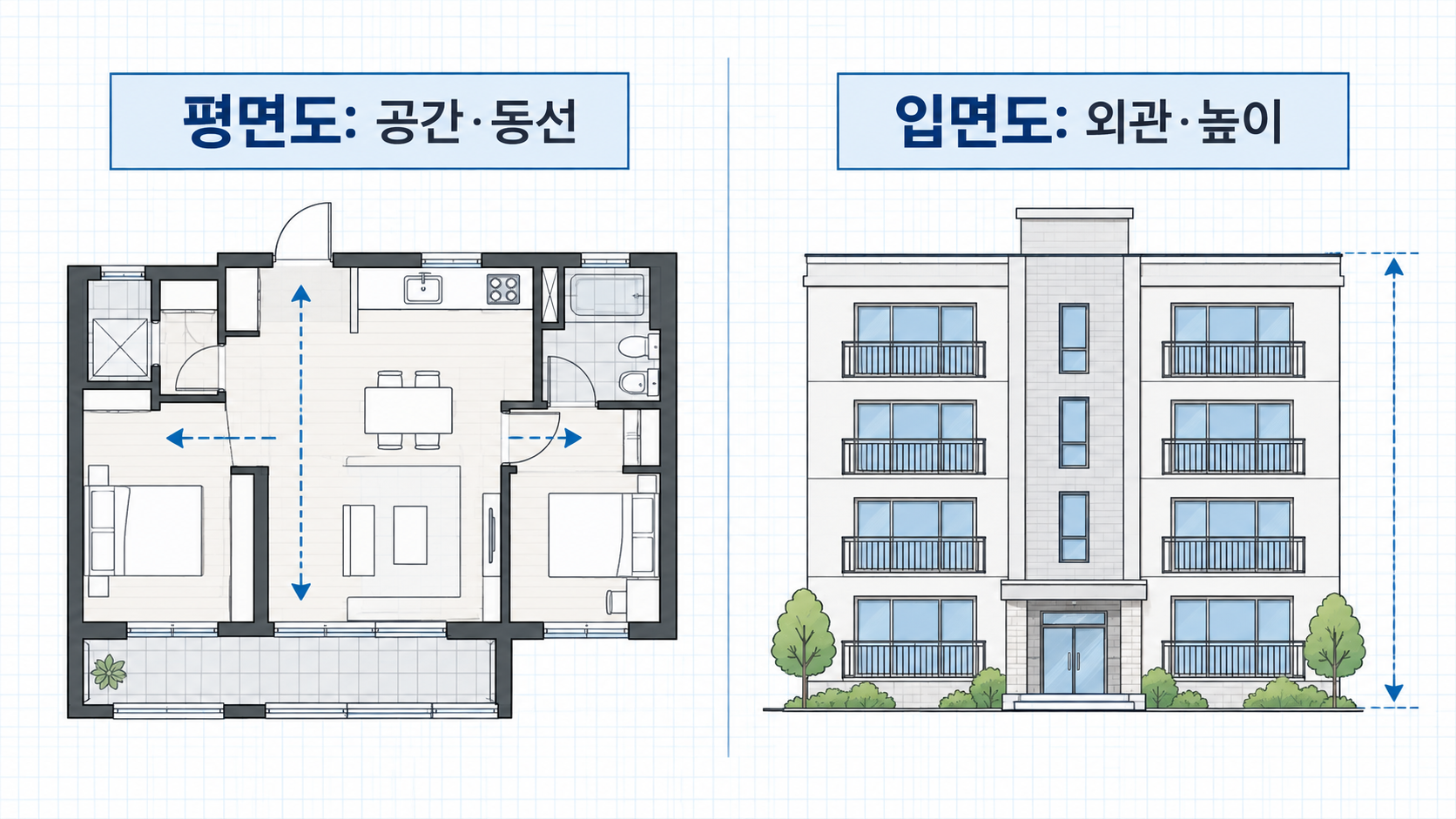

평면도란? 위에서 잘라 내려다본 공간 지도
평면도는 일정 높이에서 건물을 수평으로 자른 뒤 위에서 내려다본 모습으로 이해하면 쉽습니다. 방, 복도, 욕실, 주방처럼 공간이 어떻게 나뉘는지와 벽의 위치, 문이 열리는 방향, 창의 위치, 가구 배치가 한눈에 들어옵니다. 집을 구할 때 ‘침대가 들어갈까’, ‘식탁 뒤로 사람이 지나갈 수 있을까’, ‘현관에서 욕실까지 동선이 겹칠까’를 판단하는 기본 자료도 평면도입니다. 치수선은 보통 벽 사이 거리나 개구부 폭을 보여 주므로, 단위를 확인한 뒤 실측과 비교해야 합니다.
평면도에서 굵은 선은 대체로 잘린 벽이나 구조체를, 얇은 선은 보이는 요소나 가구를 뜻하는 경우가 많지만 회사와 도면 축척에 따라 표현법이 달라질 수 있습니다. 문 옆의 호는 여닫는 방향을 알려 주고, 계단에는 올라가는 방향을 표시하는 화살표가 자주 들어갑니다. 가구 그림은 실제 판매 제품의 정확한 규격이라기보다 사용 가능성을 판단하는 기준선일 수 있습니다. 따라서 계약, 시공, 가구 주문처럼 오차가 문제가 되는 일에는 축척과 치수, 도면 작성일을 함께 확인해야 합니다.
입면도란? 건물의 앞·옆모습을 정면으로 펼친 그림
입면도는 건물을 정면, 후면 또는 측면에서 수직으로 바라본 그림입니다. 평면도가 방의 배치도를 제공한다면, 입면도는 외관이 어떻게 보이는지 보여 줍니다. 창의 높이와 폭, 출입문의 위치, 난간, 처마, 외장재의 구분선, 지붕선과 전체 높이를 확인할 때 사용합니다. 아파트 내부 공사에서는 각 벽면의 가구 높이, 콘센트와 스위치의 위치, 타일 마감 범위를 표시한 실내 입면도를 많이 봅니다. 같은 벽이라도 평면도에서는 선 하나로 보이지만 입면도에서는 수납장과 창의 높낮이가 드러납니다.
입면도를 볼 때는 기준선과 레벨 표기를 확인하는 습관이 중요합니다. 바닥 마감 기준에서 창 하부가 얼마나 올라가는지, 천장까지 남는 높이는 얼마인지, 외부 지면과 1층 바닥의 관계는 어떤지를 읽어야 합니다. 외관 이미지는 멋있어 보여도 실제 시공 가능 여부는 창호 규격과 구조, 법규, 재료 두께에 달려 있습니다. 색이나 질감 표시는 계획안일 수 있으므로, 정확한 마감재는 별도 마감표와 자재 승인을 확인하는 편이 좋습니다.

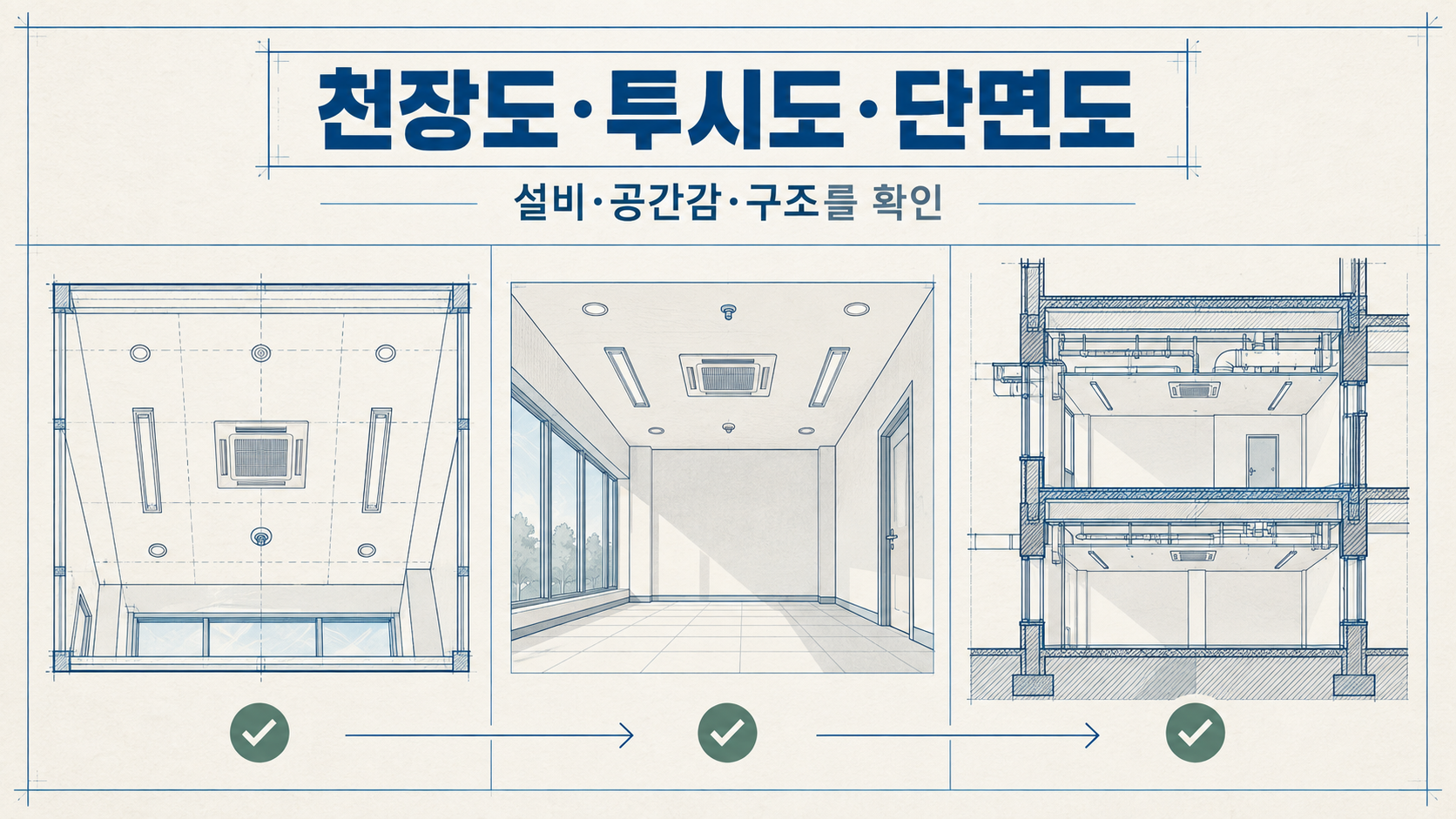

천장도란? 천장을 내려다보는 것이 아니라 아래에서 올려다보는 계획
천장도는 흔히 RCP, 즉 반사천장도라고도 부르며 바닥에 거울을 놓고 천장을 비춘 것처럼 표현하는 도면입니다. 조명기구, 에어컨 디퓨저, 환기구, 스프링클러, 감지기, 점검구, 천장 높이 변화와 간접조명 위치를 정리합니다. 방의 형태는 평면도와 비슷하게 보이지만 관심 대상이 바닥 가구가 아니라 천장 설비라는 차이가 있습니다. 인테리어 공사에서 조명 위치만 별도로 확인하지 말고, 식탁과 침대, 수납장 위치가 담긴 평면도와 겹쳐 보는 이유도 여기에 있습니다.
천장도 기호는 설비 분야별 범례를 반드시 함께 봐야 합니다. 원형 등, 다운라이트, 매입등처럼 보이는 기호가 서로 비슷할 수 있고, 천장 높이는 숫자와 단면 기호로 따로 표시되기도 합니다. 에어컨이나 스프링클러는 임의로 옮기기 어려운 경우가 많으므로, 천장 마감과 가구 설치를 결정하기 전에 설비 담당자와 조정해야 합니다. 조명 계획은 보기 좋은 배열뿐 아니라 눈부심, 그림자, 점검 가능성, 회로 분리까지 고려해야 실제 사용성이 좋아집니다.
투시도란? 사람이 느끼는 공간감을 보여 주는 예상 이미지
투시도는 소실점과 원근을 적용해 사람이 실제 공간에서 보는 모습에 가깝게 표현한 그림입니다. 거실에 서서 창을 볼 때의 시야, 카페 좌석에서 느껴지는 천장 높이, 건물 앞에서 보이는 외관의 인상을 설명하기 좋습니다. 색, 조명, 재료의 질감, 가구와 식재의 분위기를 전달하는 데도 효과적이어서 분양 자료나 디자인 제안서에 자주 쓰입니다. 평면도와 입면도의 정보를 종합해 만든 결과 이미지라고 생각하면 역할을 이해하기 쉽습니다.
다만 투시도는 설득과 의사소통을 위한 그림이지, 치수를 재는 도면은 아닙니다. 카메라 시야각이 넓으면 방이 실제보다 커 보일 수 있고, 가구·조명·식재는 연출 요소일 수 있습니다. 따라서 계약이나 공사 변경을 판단할 때는 투시도 속의 ‘느낌’을 평면도 치수, 입면도 높이, 마감표 사양으로 다시 확인해야 합니다. 좋은 검토 방식은 투시도에서 마음에 드는 장면을 고른 다음, 그 장면을 가능하게 하는 벽 위치·창 크기·천장 높이가 기술 도면에 실제로 있는지 역으로 찾는 것입니다.
단면도란? 건물을 세로로 잘라 내부 높이와 구조를 읽는 그림
단면도는 건물을 수직 방향으로 잘라 옆에서 본 모습입니다. 층과 층 사이의 높이, 바닥 슬래브와 천장 속 공간, 계단의 단수와 경사, 지붕 형태, 창의 상하 위치, 기초와 지면의 관계를 확인하는 데 쓰입니다. 평면도에서는 서로 붙어 보이는 방이라도 단면도에서는 천장 높이가 다르거나 중간에 보와 덕트가 지나가는 사실이 드러날 수 있습니다. 복층, 다락, 계단, 높은 창, 경사지붕이 있는 공간일수록 단면도의 가치가 커집니다.
단면도에서는 절단 위치를 알려 주는 평면도의 단면 기호와 함께 봐야 합니다. 어느 방향으로 자른 단면인지에 따라 보이는 계단과 창, 구조 벽이 달라지기 때문입니다. 또한 ‘천장고’와 ‘층고’는 같은 말이 아닙니다. 천장고는 보통 실내 바닥 마감면에서 보이는 천장 마감까지의 높이이고, 층고는 구조 바닥 사이 높이를 뜻하는 경우가 많습니다. 공사 가능성이나 가구 높이를 판단할 때는 어떤 기준에서 잰 숫자인지 명확히 확인해야 합니다.
도면 다섯 장을 함께 읽는 실전 순서
처음 검토할 때는 평면도에서 출입, 이동, 가구 배치의 큰 흐름을 잡습니다. 그다음 입면도로 벽면에 실제로 필요한 수납장, 창, 스위치의 높이와 마감 범위를 확인합니다. 조명과 공조가 얽힌 부분은 천장도로 이동해 가구와 간섭하지 않는지 살피고, 천장 높이나 계단, 배관 공간이 궁금해지면 단면도를 봅니다. 마지막으로 투시도로 전체 분위기와 시야를 점검하되, 그 이미지의 요소마다 어느 기술 도면이 근거인지 표시하면 빠뜨리는 항목이 줄어듭니다.
도면마다 축척, 작성일, 개정 번호가 다를 수 있다는 점도 중요합니다. 한 장만 최신이고 다른 장은 이전 버전이면 창 위치나 천장 설비가 서로 어긋날 수 있습니다. 현장에서는 ‘도면 우선순위’와 변경 지시서를 정해 두고, 애매한 부분은 말로만 합의하지 말고 도면이나 문서에 표시하는 것이 좋습니다. 특히 구조벽, 방화 구획, 소방 설비, 공용 배관처럼 임의 변경이 어려운 요소는 전문가 확인 없이 결정하면 안 됩니다. 이 글은 도면의 기본 읽기 안내이며, 허가·구조·시공 판단은 해당 분야 전문가의 최신 도서와 현장 조건을 기준으로 해야 합니다.
빠른 체크리스트와 자주 하는 오해
도면을 받을 때는 먼저 도면 제목과 축척, 작성일, 개정 번호를 확인하고, 범례와 치수 단위를 읽습니다. 평면도에서는 문 여닫이와 통로 폭, 입면도에서는 창과 가구의 높이, 천장도에서는 설비 위치와 점검 공간, 단면도에서는 천장고와 구조 간섭을 체크합니다. 투시도는 분위기 참고용으로 따로 표시해 두면 역할이 뒤섞이지 않습니다. 사진이나 렌더링이 실제와 다를 수 있다는 점을 전제로, 중요한 결정은 치수와 사양이 적힌 도면으로 되돌아가는 습관이 가장 안전합니다.
‘평면도는 단순한 방 배치 그림’, ‘투시도는 완성품 사진’, ‘단면도는 전문가만 보는 자료’라는 생각은 흔한 오해입니다. 평면도에는 생활 동선의 문제가 숨어 있고, 투시도에는 기대하는 분위기가 담기며, 단면도에는 천장과 계단, 창의 실제 사용 가능성이 드러납니다. 다섯 종류의 이름과 시점을 연결해 두면 도면을 처음 접하는 사람도 질문을 훨씬 정확하게 만들 수 있습니다. 무엇을 볼지 모르겠다면 “이 도면은 어느 방향에서 본 것인가, 이 도면으로 결정해야 하는 것은 무엇인가”라는 두 문장부터 적용해 보세요.
도면에서 치수와 기호를 안전하게 확인하는 법
치수는 숫자만 보지 말고 치수선의 시작과 끝, 기준면, 단위를 한 세트로 읽어야 합니다. 예를 들어 벽체 중심선 기준 치수와 마감면 기준 치수는 같은 공간에서도 결과가 달라질 수 있습니다. 평면도에 적힌 방 폭이 가구가 들어가는 ‘유효 폭’인지, 벽체를 포함한 구조 치수인지는 도면 주기와 상세도를 확인해야 알 수 있습니다. 줄자를 대기 전에 도면 축척을 인쇄 설정에서 바꾸지 않았는지, PDF가 실제 비율로 출력됐는지도 점검하세요. 화면에서 확대해 보이는 길이는 실제 길이가 아니며, 특히 스마트폰 화면은 치수 판단의 근거가 될 수 없습니다.
기호는 도면 하단이나 첫 장의 범례에서 뜻을 확인합니다. 전기·기계·소방·구조 도면은 같은 원형이나 사각형 기호를 서로 다르게 사용할 수 있습니다. 평면도에 작은 원이 있다고 해서 반드시 조명이라는 뜻은 아니고, 천장도에서는 조명일 가능성이 높아도 기구 종류와 회로는 범례를 봐야 합니다. 약어 역시 프로젝트마다 다를 수 있으므로 인터넷에서 찾은 일반적인 뜻만으로 단정하지 않는 편이 좋습니다. 읽기 어려운 표기는 도면 번호, 위치, 질문을 함께 적어 설계자나 시공 담당자에게 확인하면 답변의 정확도가 높아집니다.
리모델링·인테리어 전에 도면으로 확인할 항목
리모델링에서는 기존 도면과 현장 상태가 같지 않을 수 있다는 점을 먼저 받아들여야 합니다. 이전 공사에서 벽체, 천장, 배관, 전기 배선이 바뀌었거나 실제 치수가 오차를 가질 수 있습니다. 철거 전에 현장 실측을 하고, 벽체가 구조벽인지 여부, 공용 배관의 위치, 분전반 용량, 환기 덕트 경로를 확인해야 합니다. 평면도상으로는 수납장이 들어갈 것처럼 보여도 문이 열리는 반경, 걸레받이, 콘센트, 창틀 돌출 때문에 설치가 불가능할 수 있습니다. 이런 정보는 평면도·입면도·단면도를 함께 대조할 때 가장 잘 드러납니다.
천장도는 조명 디자인을 고르는 단계에서만 필요한 문서가 아닙니다. 매입등을 추가할 때는 천장 속 배관과 구조, 단열재, 점검구 위치를 확인해야 하고, 실내기·환기구·스프링클러 간격은 관련 기준과 관리 주체의 승인을 고려해야 합니다. 단면도에서 천장 속 여유를 확인하지 않은 채 간접등이나 커튼 박스를 정하면 예상보다 천장고가 낮아질 수 있습니다. 따라서 예쁜 투시도를 본 다음에는 그 장면에 들어간 조명, 몰딩, 커튼, 가구가 어느 도면에 어떻게 표기되어 있는지 체크 항목으로 옮겨 두는 과정이 필요합니다.
건축 도면을 요청하거나 질문할 때의 말하기 방식
도면을 잘 읽지 못해도 좋은 질문은 할 수 있습니다. ‘이게 맞나요?’보다 ‘평면도 A-101의 침실 문이 열릴 때 수납장과 간섭하는지 확인해 주세요’처럼 도면 번호, 공간, 관심 요소를 함께 말하면 확인이 빨라집니다. 높이가 궁금하다면 ‘입면도 기준 바닥 마감면에서 상부장 하단까지의 치수’를 묻고, 천장 설비가 궁금하다면 ‘천장도에서 조명 회로와 디퓨저가 식탁 중심과 겹치는지’를 묻는 식입니다. 막연한 불안 대신 검토할 수 있는 사실로 바꾸는 것이 도면 소통의 출발점입니다.
변경 요청은 최신 도면에 표시해 기록으로 남기는 편이 안전합니다. 구두로 합의한 문 위치, 콘센트 높이, 타일 범위는 현장에서 빠르게 바뀌거나 담당자 사이에서 다르게 전달될 수 있습니다. 개정 번호와 날짜가 있는 파일을 기준으로 하고, 변경 전후의 평면도·입면도·천장도에 영향이 있는지 확인하세요. 비용과 공정, 안전 기준에 영향을 주는 변경은 반드시 설계·시공·감리 등 책임 있는 담당자와 검토해야 합니다. 도면은 단순한 그림이 아니라 여러 사람이 같은 결정을 공유하기 위한 언어이기 때문입니다.
도면을 생활 언어로 바꾸는 마지막 점검
검토를 마칠 때는 각 도면의 정보를 실제 생활 장면으로 번역해 보세요. 평면도는 현관에서 짐을 들고 어느 길로 이동하는지, 입면도는 필요한 수납장과 창이 원하는 높이에 놓이는지, 천장도는 앉거나 누웠을 때 빛과 바람이 어디에서 오는지, 투시도는 완성 뒤 어떤 시야와 분위기를 기대하는지, 단면도는 위아래 공간과 구조가 실제로 어떻게 만나는지를 묻습니다. 이 다섯 질문에 답할 수 있으면 모든 전문 기호를 외우지 않아도 도면 검토의 방향을 잃지 않습니다.
도면은 한 번 보고 끝나는 그림이 아니라 결정이 바뀔 때마다 다시 대조하는 기준입니다. 궁금한 점과 변경 사항을 최신 도면 위에 기록하고, 안전과 법규에 연결되는 판단은 설계·시공 담당 전문가에게 확인하세요. 그러면 평면도·입면도·천장도·투시도·단면도는 낯선 용어가 아니라 집과 공간을 정확하게 이해하는 실용적인 지도가 됩니다.
