분기회로의 개수 구하는 법: 공식보다 먼저 보는 개념과 풀이 순서

분기회로는 무엇을 세는 문제인가

분기회로 문제에서 세는 대상은 전선의 굴곡이나 전구의 개수 자체가 아닙니다. 전류가 공통으로 지나가던 지점에서 둘 이상으로 갈라졌다가 다시 한 지점으로 합쳐질 때, 갈라진 각각의 길을 분기라고 봅니다. 따라서 그림이 복잡해 보여도 먼저 갈라지는 지점과 다시 만나는 지점을 찾아야 합니다. 이 두 지점 사이에 독립적으로 지나갈 수 있는 길이 몇 개인지를 세면 분기 수가 드러납니다.

교과서 그림에는 전구, 저항, 스위치가 섞여 있어 눈이 먼저 부품으로 향하기 쉽습니다. 그러나 부품은 길 위에 놓인 표지일 뿐이고, 분기 판정의 핵심은 연결 관계입니다. 한 갈래에 전구가 두 개 있어도 갈라지지 않았다면 분기는 하나입니다. 반대로 전구가 하나씩 놓인 두 갈래가 같은 두 접점 사이에 있으면 분기는 둘입니다.

분기 수를 구할 때는 전류가 실제로 흐르는지와 연결 구조를 구별해야 합니다. 스위치가 열려 있어도 회로도의 구조상 그 길은 그려져 있을 수 있고, 문제에서 닫힌 회로만 세라고 하지 않았다면 먼저 연결 형태를 읽습니다. 다만 단선 표시나 분리된 접점은 길이 이어진 것이 아니므로 하나의 분기로 세면 안 됩니다. 문제의 조건 문장을 먼저 읽는 습관이 필요한 이유입니다.

직렬회로와 병렬회로를 먼저 구분하는 이유

직렬회로는 전류가 선택할 길이 하나인 연결입니다. 배터리에서 출발해 부품들을 지나 다시 배터리로 돌아가는 동안 갈림길이 없다면, 전구가 여러 개여도 한 줄로 이어진 직렬 구조입니다. 이때 부품 수를 세어 분기 수라고 답하면 안 됩니다. 분기회로는 길이 나뉘는 병렬 구조에서 나타나는 개념입니다.

병렬회로는 같은 두 접점 사이에 둘 이상의 길이 놓인 구조입니다. 예를 들어 위쪽 공통선과 아래쪽 공통선 사이에 전구 A가 있는 세로 길, 전구 B가 있는 세로 길이 따로 있으면 두 분기입니다. 두 길이 다시 공통선으로 연결되기 때문에 각 전구는 병렬 연결입니다. 색연필로 각 길을 다른 색으로 따라가 보면 구조가 훨씬 잘 보입니다.

복합회로는 직렬과 병렬이 한 그림에 함께 있습니다. 이 경우 전체를 한 번에 보려 하지 말고, 가장 안쪽의 같은 두 접점 사이를 먼저 찾습니다. 그 구간에서 분기를 센 뒤 바깥쪽 연결을 이어서 확인하면 됩니다. 회로를 단순화해 다시 그리는 과정은 답을 바꾸는 일이 아니라, 선의 교차와 굴곡 때문에 생기는 시각적 혼란을 없애는 과정입니다.

공식처럼 쓸 수 있는 기본 판단 문장

분기 수는 “한 공통점에서 갈라져 다음 공통점에서 다시 만나는 독립 경로의 수”라고 정리할 수 있습니다. 숫자만 넣는 대수 공식은 아니지만, 이 문장을 풀이의 기준으로 쓰면 거의 모든 기본 문제를 처리할 수 있습니다. 같은 출발점과 같은 도착점을 공유하는 길을 하나씩 표시하고, 표시한 길의 수를 답으로 적습니다.

두 접점 사이에 세로 전구 길이 세 개가 나란히 있으면 분기는 세 개입니다. 각 길 안에 저항이나 스위치가 더 들어가도, 중간에 다시 갈라지지 않는다면 여전히 한 분기입니다. 반대로 한 길 안에서 다시 둘로 갈라졌다가 합쳐진다면 큰 분기와 작은 분기를 문제의 요구에 맞게 따로 분석해야 합니다.

시험에서는 ‘분기회로의 개수’가 전체 회로의 병렬 갈래 수를 뜻하는지, 특정 부품이 속한 분기 수를 뜻하는지 문장을 확인해야 합니다. 회로도에 번호가 붙은 접점이나 전구가 있다면, 그 기준 구간을 표시하고 답을 내세요. 애매할 때는 풀이에 “공통 접점 A와 B 사이의 경로”라고 적으면 판단 근거가 분명해집니다.

회로도에서 분기 수를 세는 4단계

첫째, 배터리와 스위치가 있는 바깥 테두리를 잠시 무시하고 공통선부터 찾습니다. 여러 선이 이어진 곳이라도 중간에 부품이 없고 전선으로 계속 연결되면 같은 전위의 공통선으로 볼 수 있습니다. 둘째, 갈라지는 첫 접점을 동그라미로 표시합니다. 선이 단순히 교차한 것인지 실제 접속점인지 점 표시를 확인하세요.

셋째, 그 접점에서 출발해 다음 공통 접점으로 도착하는 길을 하나씩 손가락이나 색으로 따라갑니다. 이미 따라간 길을 다시 세지 않도록 A, B, C처럼 작게 표시합니다. 넷째, 모든 길이 같은 두 접점을 공유하는지 확인하고 개수를 적습니다. 중간에서 다른 접점으로 새로 빠지는 길은 별도 구조로 보고 다시 분석합니다.

풀이 시간이 짧을 때도 이 순서를 생략하지 않는 편이 오히려 빠릅니다. 전구부터 세기 시작하면 뒤늦게 공통선을 다시 찾게 되지만, 접점부터 표시하면 그림이 단순해집니다. 특히 선이 위아래로 꺾인 회로에서는 그림의 위치가 아니라 연결된 점을 기준으로 판단해야 한다는 점을 기억하세요.

예시 1: 전구 두 개가 나란한 기본 병렬회로

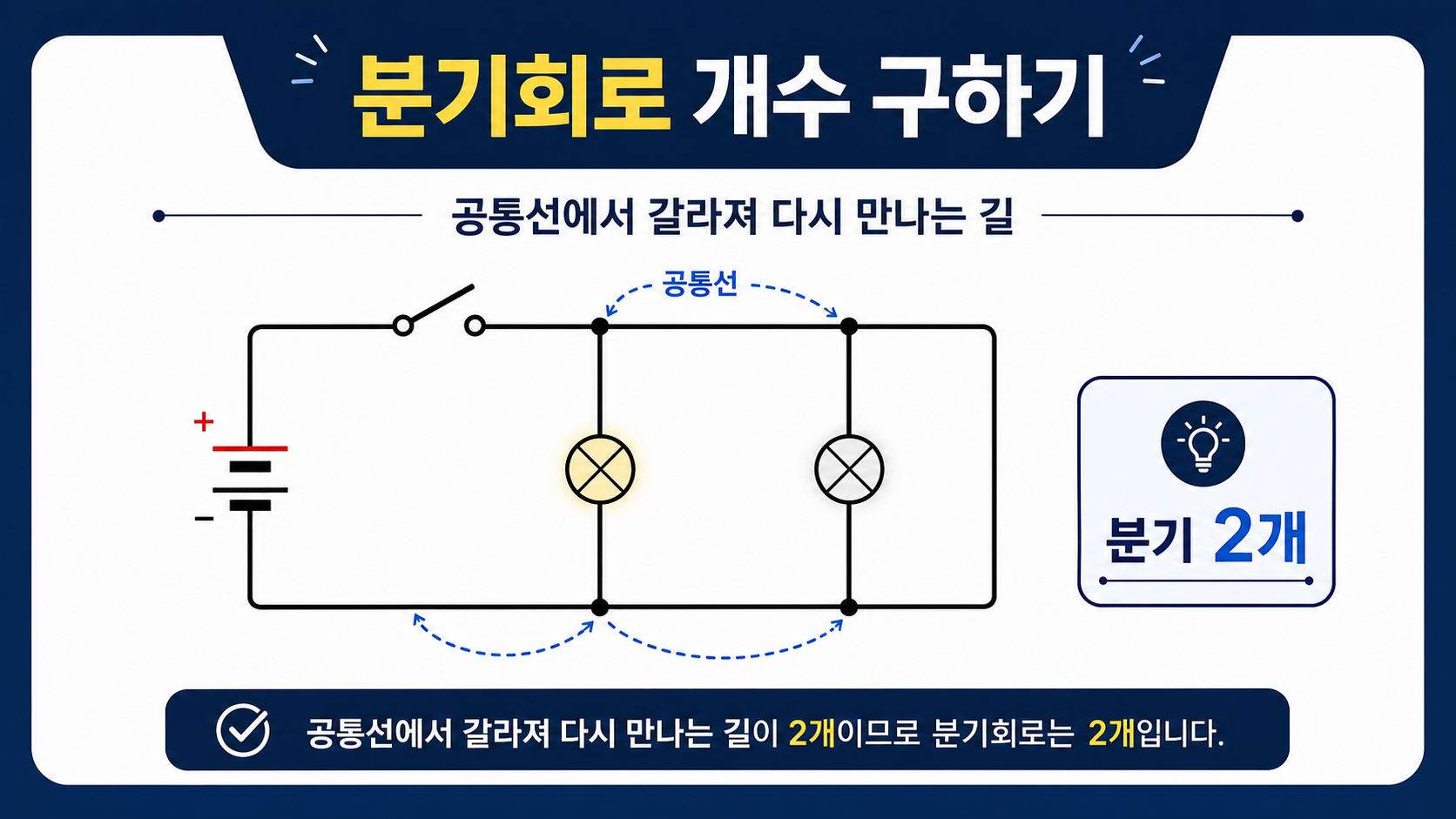

위 공통선과 아래 공통선 사이에 전구 A가 한 길, 전구 B가 다른 한 길에 놓여 있다고 가정해 보겠습니다. 위 공통선에서 전류가 두 방향으로 나뉘고, 각 전구를 지난 뒤 아래 공통선에서 다시 만납니다. 따라서 A가 있는 길 하나와 B가 있는 길 하나, 모두 두 개의 분기가 있습니다.

여기서 배터리, 주스위치, 바깥쪽 되돌아가는 전선은 두 분기가 공통으로 쓰는 부분입니다. 이를 세 번째 분기로 세는 실수가 많습니다. 분기는 공통선 사이에서 나뉜 길을 뜻하므로, 갈라지기 전이나 합쳐진 뒤의 공통 구간은 분기 수에 포함하지 않습니다.

전구 A에 저항 하나를 직렬로 추가해도 A 길은 여전히 하나의 분기입니다. A 길 안에서 전류가 두 방향으로 나뉘지 않았기 때문입니다. 부품이 늘었다는 사실과 전류 경로가 늘었다는 사실을 구분하면, 회로가 조금 복잡해져도 답이 흔들리지 않습니다.

예시 2: 세 갈래 회로와 중간 직렬부품

같은 두 공통선 사이에 전구가 각각 들어 있는 세로 길이 세 개라면 분기회로는 세 개입니다. 첫째 길에는 전구 하나, 둘째 길에는 저항과 전구가 직렬, 셋째 길에는 모터가 있어도 판단은 같습니다. 각 길은 위 공통선에서 출발해 아래 공통선으로 끝나는 독립 경로이기 때문입니다.

둘째 길처럼 부품이 둘 이상 놓인 경우를 두 분기로 잘못 세기 쉽습니다. 그러나 저항을 지난 전류가 선택 없이 바로 전구를 지나간다면 그 사이에는 갈림길이 없습니다. ‘부품 사이에 전선이 있다’는 사실만으로 분기가 생기지 않습니다. 갈라짐과 합류라는 두 사건이 모두 있어야 합니다.

반대로 둘째 길의 저항 뒤에서 전구 두 개가 다시 나란히 갈라진다면, 그 부분은 작은 병렬 구조입니다. 이때 문제는 전체 바깥 구조의 분기 수만 묻는지, 내부 병렬의 분기도 묻는지에 따라 답이 달라질 수 있습니다. 공통 접점 쌍을 표시해 어느 범위를 세는지 먼저 정리하세요.

선의 교차, 점 표시, 끊어진 선을 읽는 법

회로도에서 선이 십자로 교차했다고 해서 항상 연결된 것은 아닙니다. 보통 접속을 뜻하는 검은 점이 있거나 한 선이 다른 선에 T자 모양으로 붙어 있을 때 연결로 해석합니다. 점 없이 교차만 한 경우에는 서로 지나가는 선으로 그려질 수 있으므로, 교재의 기호 약속과 문제의 그림을 함께 봐야 합니다.

선이 한 번 끊겨 있고 양 끝이 떨어져 있으면 그 사이로 전류가 흐를 수 없습니다. 열린 스위치도 같은 원리로 실제 전류 경로를 끊지만, 구조를 묻는 문제인지 점등 상태를 묻는 문제인지에 따라 접근이 달라집니다. ‘스위치를 닫았을 때’ 같은 조건이 있으면 그 조건에 맞춰 연결을 완성한 뒤 세세요.

도선이 빙 돌아가거나 위아래로 배치되어도 전기적으로 같은 점에 연결되어 있으면 공통선입니다. 회로도를 종이에서 위치만 바꾸어 다시 그려도 연결 관계가 같으면 같은 회로입니다. 복잡한 그림은 접점을 왼쪽과 오른쪽에 두고, 그 사이의 갈래를 세로선으로 곧게 펴서 그리면 실수가 줄어듭니다.

비교표로 보는 직렬·병렬·복합 구조

직렬과 병렬을 구별하는 기준은 전류가 하나의 선택지만 갖는지, 둘 이상의 경로 중 하나를 선택할 수 있는지입니다. 전압과 전류의 성질까지 묻는 문제라면 각각의 법칙을 적용해야 하지만, 분기 수 문제의 첫 단계는 오직 경로의 갈라짐을 읽는 것입니다. 아래 표는 빠른 판단을 돕기 위한 정리입니다.

복합회로는 한 번의 숫자로 끝내려 하지 말고 작은 병렬 블록을 먼저 분리합니다. 안쪽 블록을 표시한 뒤 바깥 회로와 어떻게 직렬·병렬로 이어지는지 보면, 회로도 전체를 외우는 대신 구조를 읽는 습관이 생깁니다.

풀이 전 점검 체크리스트

답을 쓰기 전에는 공통 접점 두 곳을 찾았는지, 그 사이의 길을 중복 없이 표시했는지, 부품 수와 경로 수를 혼동하지 않았는지 확인하세요. 특히 바깥 테두리 전선을 분기로 세거나, 한 갈래 안의 직렬 부품을 여러 갈래로 세는 오류가 반복됩니다.

문제에서 전류의 세기나 전구 밝기까지 함께 묻는다면 분기 수를 먼저 표시한 뒤 다음 계산으로 넘어가세요. 구조를 불명확하게 둔 채 식부터 세우면 전류 분배와 합성저항에서 실수가 연쇄적으로 생길 수 있습니다. 간단한 스케치 한 줄이 계산 실수를 줄이는 가장 값싼 방법입니다.

시간·비용·실전 공부법

분기회로는 별도 교구가 없어도 연습할 수 있습니다. 연필과 색 두세 개로 교과서 회로도의 공통선과 각 경로를 구분해 보세요. 처음에는 문제 하나에 5분을 써도 괜찮습니다. 익숙해지면 접점 표시, 경로 색칠, 답 확인까지 1분 안에 할 수 있습니다.

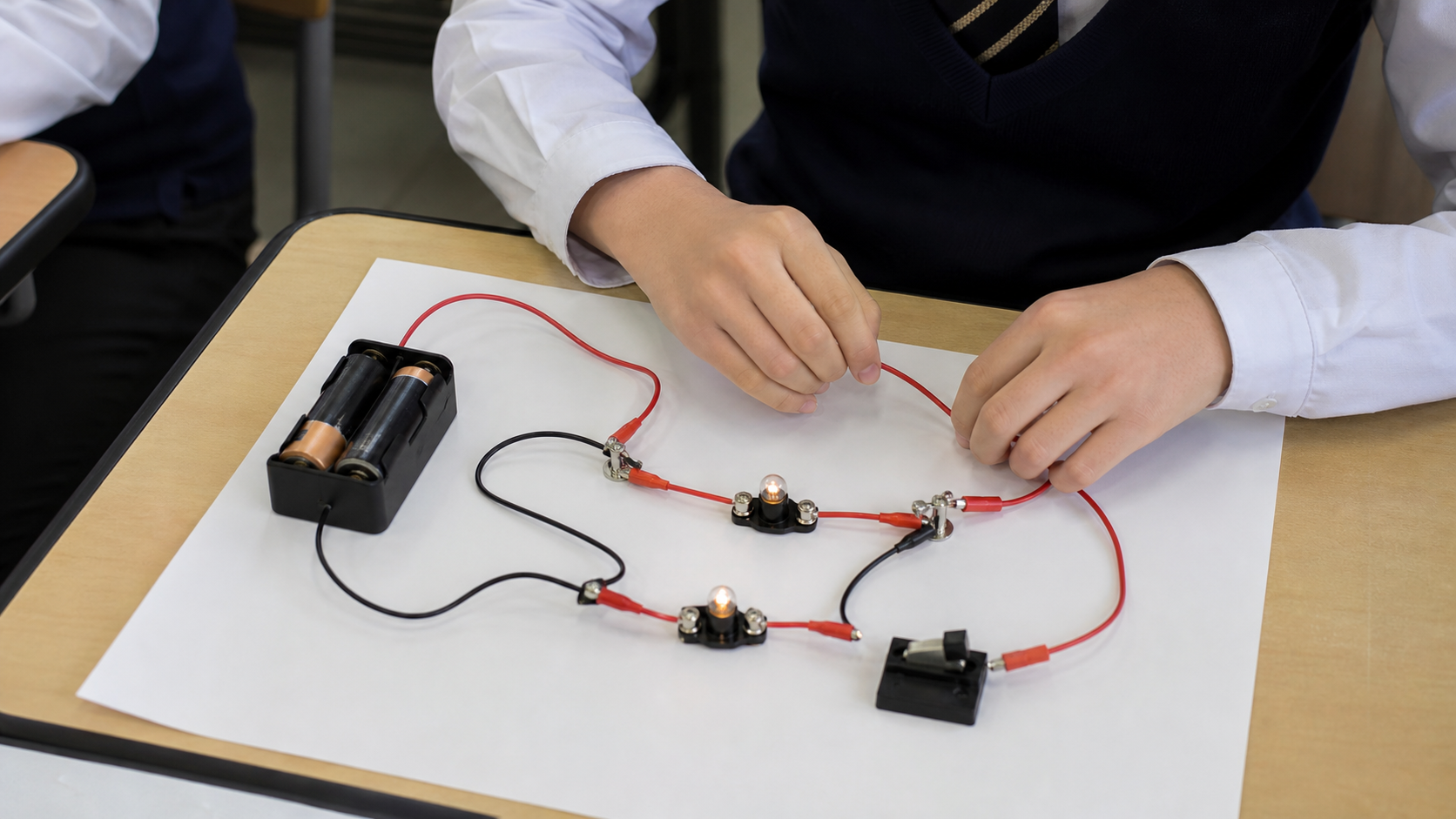

실험 키트를 사용한다면 배터리 전압과 전구 규격을 임의로 바꾸지 말고, 전선을 연결하기 전 스위치를 열어 두는 안전 습관을 지키세요. 물기 있는 손으로 만지지 않고, 과열되거나 피복이 벗겨진 전선은 사용하지 않는 것이 기본입니다. 학교 실험에서는 교사의 안내를 우선으로 따르세요.

오답 노트에는 정답 숫자만 쓰지 말고 ‘바깥 공통선까지 세었다’, ‘교차점을 접점으로 오해했다’처럼 실수의 이유를 적어 두세요. 다음에 다른 모양의 회로가 나와도 같은 오류를 피하는 데 효과적입니다.

자주 하는 실수와 바로잡는 방법

첫 번째 실수는 전구가 두 개면 분기도 두 개라고 단정하는 것입니다. 전구 두 개가 한 줄로 이어져 있으면 전류 길이는 하나이고 분기도 하나입니다. 두 번째 실수는 전선이 길게 돌아가면 별도 길이라고 보는 것입니다. 갈라졌다가 합쳐지는 접점 쌍이 같아야 별도 분기입니다.

세 번째 실수는 점 없는 교차를 연결로 보는 것입니다. 접속점 기호를 확인하지 않으면 없는 갈림길을 만들어 답이 커집니다. 네 번째 실수는 문제의 범위를 무시하는 것입니다. 전체 회로의 병렬 갈래를 묻는지, 특정 두 접점 사이의 갈래를 묻는지에 따라 표시 범위를 바꿔야 합니다.

마지막으로, 암기한 공식만 떠올리고 회로를 따라가지 않는 습관이 있습니다. 분기회로는 숫자 공식보다 연결을 보는 문제가 많습니다. 매번 공통 접점과 경로를 표시하는 같은 절차를 쓰면 낯선 그림에서도 안정적으로 답할 수 있습니다.

직렬·병렬 구조 비교표

헷갈리는 회로도 표시 비교표

분기 수를 세기 전 7단계 체크리스트

1. 문제가 묻는 두 공통 접점의 범위를 표시한다.
2. 갈라지는 첫 지점과 다시 만나는 지점을 동그라미 친다.
3. 각 경로를 색이나 번호로 한 번씩만 따라간다.
4. 부품 수가 아니라 독립 경로 수를 센다.
5. 점 없는 교차와 끊어진 선을 다시 확인한다.
6. 바깥 공통선이 답에 들어가지 않았는지 점검한다.
7. 답 옆에 ‘A-B 사이 경로 n개’라고 근거를 적는다.
