에너지분산형 분광분석법(EDS) 원리와 스펙트럼 해석 가이드

EDS란 무엇인가

에너지분산형 분광분석법(EDS, Energy Dispersive Spectroscopy)은 전자현미경과 함께 쓰이는 원소 분석 방법이다. 시료 표면에 전자빔을 쏘면 시료 원자에서 특성 X선이 나오고, 검출기는 그 X선의 에너지를 세어 스펙트럼으로 보여 준다. 그래프의 가로축은 에너지, 세로축은 검출 강도이며, 특정 에너지 부근의 피크가 어떤 원소 후보와 맞는지를 대조하는 것이 기본 흐름이다. EDS는 “이 시료에 어떤 원소가 있을 가능성이 큰가”를 빠르게 살피는 데 강점이 있지만, 피크 하나만 보고 성분이나 함량을 단정하는 도구는 아니다. 시료 상태, 측정 조건, 피크 중첩, 보정 방법을 함께 기록해야 결과를 다른 사람이 다시 해석할 수 있다.

작동 원리: 전자빔과 특성 X선

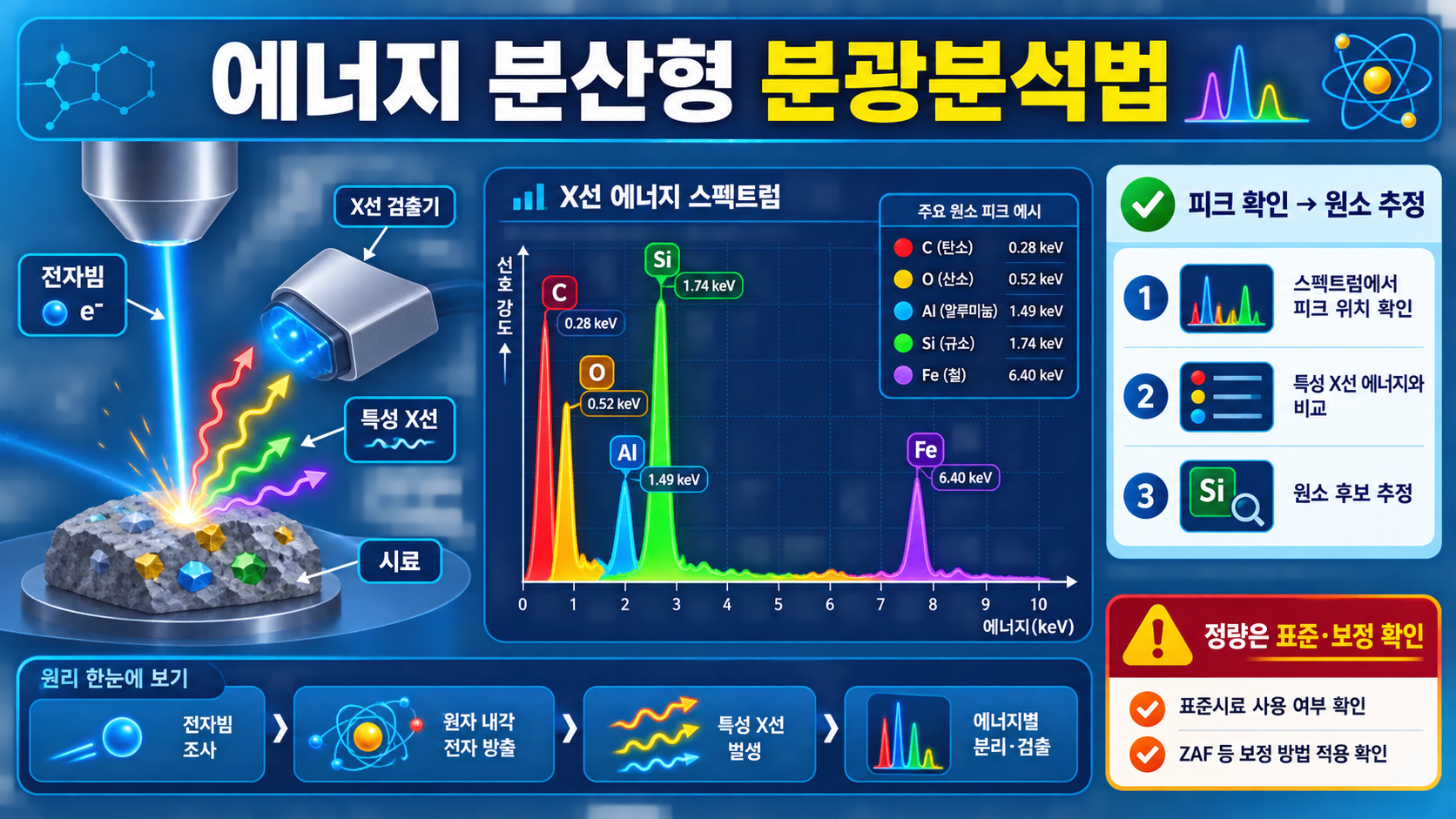

원자에는 에너지 준위가 다른 전자 껍질이 있다. 입사 전자빔이 안쪽 껍질의 전자를 튕겨 내면 빈자리가 생기고, 바깥 껍질 전자가 그 자리를 메우는 과정에서 에너지 차이만큼의 X선이 방출된다. 원소마다 전자 껍질 구조가 달라 방출되는 특성 X선 에너지도 다르다. EDS 검출기는 이 에너지를 채널별로 모아 피크를 만들고, 분석자는 기준 데이터베이스와 비교해 원소 후보를 정한다. 다만 실제 시료에서는 연속 X선 배경, 검출기 분해능, 시료의 표면 굴곡과 코팅층이 동시에 영향을 준다. 따라서 전자빔을 쐈다는 사실만으로 조성표가 자동으로 완성된다고 생각하면 안 된다.

스펙트럼을 읽는 첫 순서

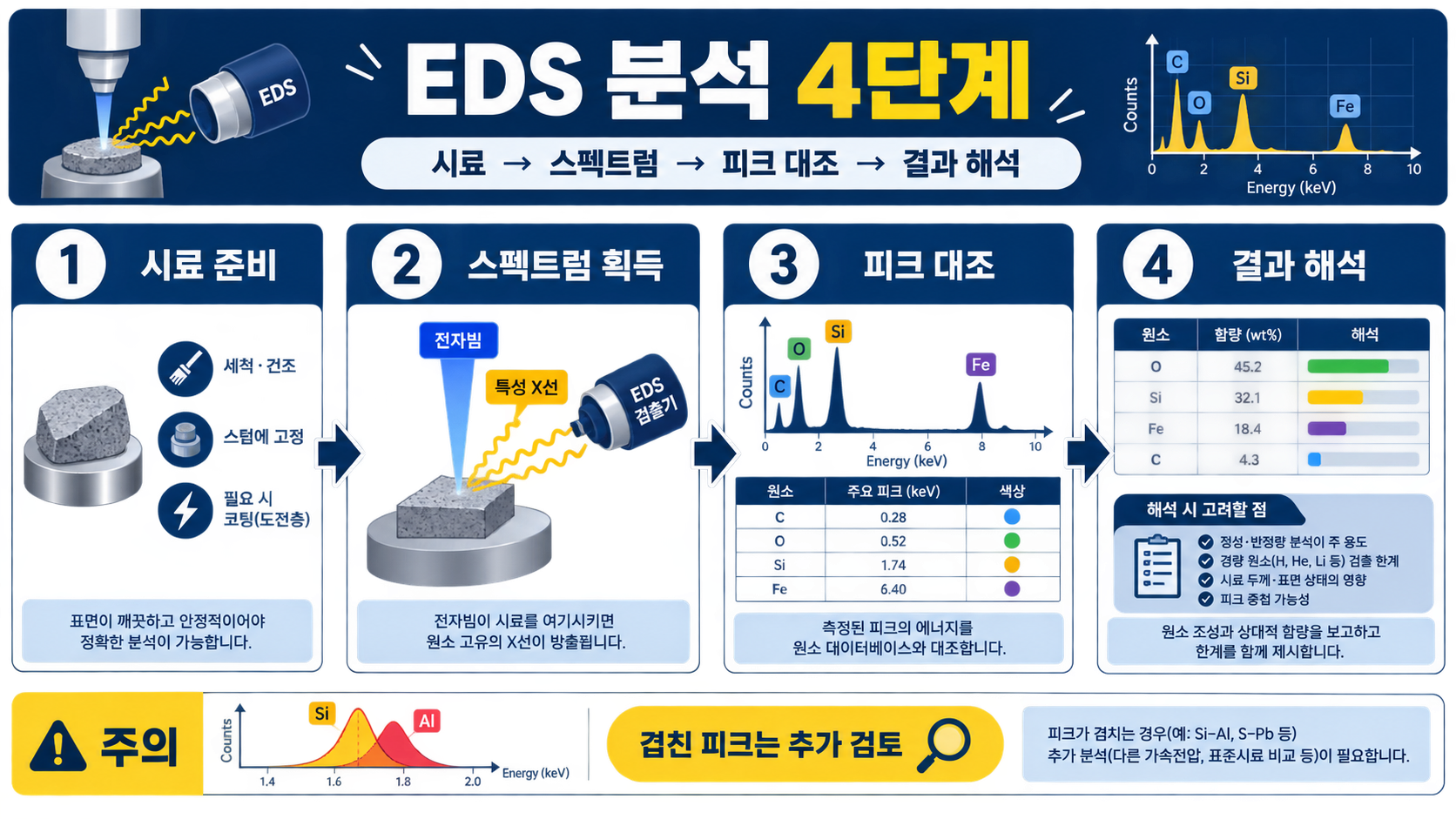

분석을 시작할 때는 가장 높은 봉우리부터 이름을 붙이기보다 측정 정보부터 확인한다. 가속전압, 측정 시간, 검출기 종류, 시료 코팅 여부, 분석 위치가 바뀌면 같은 시료도 서로 다른 스펙트럼이 나올 수 있다. 다음으로 배경 위에 실제 피크가 충분히 분리되어 있는지 보고, 피크의 중심 에너지와 상대적인 세기를 기준표와 대조한다. 원소 표기는 보통 K, L, M 계열 선으로 세분되므로 “Fe가 보인다”와 “Fe K 계열 위치에 신호가 있다”는 같은 말이 아니다. 특히 약한 피크는 노이즈와 구별해야 하며, 한 번의 측정으로 확정하기보다 다른 지점과 조건에서 반복해 일관성을 확인하는 편이 안전하다.

정성 분석과 정량 분석의 차이

정성 분석은 어떤 원소가 검출 후보인지 확인하는 단계다. 이때는 피크 위치, 다른 계열선의 동반 여부, 시료의 제조 정보가 핵심이다. 정량 분석은 각 원소가 얼마나 들어 있는지를 수치로 추정하는 단계이며 훨씬 많은 조건을 요구한다. 원소별 X선 발생 효율, 시료 내부 흡수, 형광 효과, 표면 거칠기, 표준시료 사용 여부가 결과에 영향을 준다. ZAF나 φ(ρz) 같은 보정은 이런 영향을 줄이기 위한 계산이며, 보정값이 있다는 이유만으로 절대적인 조성이 보장되지는 않는다. 보고서에는 질량%인지 원자%인지, 산소를 계산에 포함했는지, 합계가 왜 100%와 다른지도 함께 적어야 오해를 줄일 수 있다.

피크 중첩은 왜 중요한가

EDS는 빠르고 편리하지만 에너지 분해능이 제한되어 서로 가까운 X선 선들이 하나의 넓은 피크처럼 보일 수 있다. 대표적으로 원소 조합에 따라 K선과 L선이 가까워 후보가 겹치며, 복잡한 합금이나 광물에서는 작은 피크가 큰 피크의 꼬리에 묻히기도 한다. 소프트웨어가 자동으로 제시하는 원소 목록은 출발점일 뿐이며, 후보 원소의 다른 계열선이 함께 나타나는지와 시료의 화학적 맥락을 확인해야 한다. 중첩이 의심되면 가속전압을 조절하거나 측정 시간을 늘리고, 표준시료 비교, 파장분산형 분광분석(WDS), 다른 분석법을 검토한다. 불확실한 항목은 “추정” 또는 “중첩 가능성”으로 표시하는 것이 정확한 해석이다.

경원소와 검출 한계

수소와 헬륨처럼 매우 가벼운 원소는 일반적인 EDS에서 검출하기 어렵고, 리튬·베릴륨·붕소도 장비 창과 조건에 따라 감도가 크게 달라진다. 탄소나 산소처럼 자주 보는 원소 역시 탄소 테이프, 수지 포매, 표면 오염, 코팅층에서 온 신호일 수 있다. 따라서 탄소 피크가 있다고 해서 시료 본체에 탄소가 많다고 결론내리기 전에 시료 고정 방식과 전처리를 먼저 확인한다. 검출 한계는 하나의 고정 숫자가 아니라 매트릭스, 측정 시간, 피크 중첩, 배경 세기에 따라 달라진다. “검출되지 않음”은 “절대 없음”이 아니라 현재 조건에서 신뢰도 있게 구분되지 않았다는 뜻으로 읽는 편이 맞다.

시료 준비와 측정 위치

좋은 스펙트럼은 분석 화면보다 시료 준비에서 먼저 결정된다. 표면에 먼지, 연마 잔사, 수분, 손자국이 남으면 의도하지 않은 원소 신호가 섞일 수 있다. 절연성 시료는 전하 축적 때문에 영상과 스펙트럼이 흔들릴 수 있어 코팅, 저진공, 빔 조건을 상황에 맞게 선택한다. 단, 금속 코팅은 분석하려는 원소와 겹칠 수 있으므로 코팅 재료도 결과에 명시해야 한다. 한 점만 찍지 말고 대표 위치, 경계, 이물 부위 등을 구분해 좌표와 이미지를 남긴다. EDS 맵은 원소가 어디에 분포하는지 보여 주지만, 색이 진하다는 사실만으로 농도가 정확히 비례한다고 해석해서는 안 된다.

결과를 보고할 때의 체크리스트

결과표에는 장비명보다 먼저 시료 식별, 분석 목적, 분석 위치 이미지, 가속전압, 라이브 타임 또는 총 계수, 보정 방식, 표준시료 사용 여부를 적는다. 원소 목록에는 확정·추정·미검출을 구분하고, 중첩 가능성이나 경원소 한계를 주석으로 남긴다. 정량값은 소수점 자릿수를 과도하게 늘리지 말고 오차 또는 반복 측정 범위를 제시한다. 원소 지도가 있으면 같은 배율의 전자현미경 이미지와 나란히 놓아 구조와 분포를 연결한다. 마지막 결론은 “EDS 결과상 어떤 원소 신호가 관찰되었다”처럼 측정이 말해 주는 범위에서 쓰고, 물질의 상·결정구조·독성·원인을 단정하려면 별도 근거가 필요하다고 밝혀야 한다.

실무 예시로 보는 해석

예를 들어 광물 입자에서 Si와 O 피크가 강하게 관찰되고 Al, Fe가 일부 보인다고 하자. 이 결과는 규산염 계열 가능성을 뒷받침할 수 있지만, EDS만으로 특정 광물명을 확정하지는 않는다. Si·O가 유리질 매트릭스나 주변 입자에서 온 신호일 수 있고, 분석 지점의 크기가 미세한 상 경계보다 크면 여러 성분이 섞여 보인다. 이때는 BSE 이미지로 상 대비를 먼저 확인하고, 여러 지점의 스펙트럼과 맵을 비교하며, 필요하면 XRD나 Raman 같은 보완 분석을 결합한다. EDS의 장점은 빠른 선별과 위치 기반 비교에 있으므로, 그 강점을 살리는 질문을 설정하는 것이 가장 좋은 사용법이다.

오해를 줄이는 결론

EDS는 전자빔으로 유도된 특성 X선을 에너지별로 세어 원소 후보와 분포를 확인하는 분석법이다. 피크 위치를 기준 데이터와 대조하고, 중첩·배경·경원소·코팅·보정 조건을 함께 검토해야 한다. 가장 안전한 작업 순서는 시료와 측정 조건을 기록하고, 스펙트럼의 강한 피크와 보조 피크를 함께 확인하며, 불확실한 후보는 다른 조건 또는 다른 방법으로 재검증하는 것이다. 정량 수치를 사용할 때는 표준과 보정, 오차 범위를 빠뜨리지 않는다. 이 원칙을 지키면 EDS를 단순한 자동 원소 판독기가 아니라, 현미경 관찰과 재료 해석을 연결하는 신뢰도 높은 선별 도구로 활용할 수 있다.

분석 조건을 비교하는 방법

서로 다른 EDS 결과를 비교할 때는 표에 적힌 원소 이름보다 먼저 측정 조건이 같은지 확인한다. 가속전압이 높아지면 더 깊은 영역에서 신호가 섞일 수 있고, 낮은 전압에서는 일부 계열선이 충분히 여기되지 않을 수 있다. 측정 시간이 짧으면 약한 피크의 통계적 불확실성이 커지고, 너무 강한 빔은 민감한 시료를 손상시키거나 오염을 키울 수 있다. 검출기와 소프트웨어 설정, 데드타임, 시료의 기울기, 작업 거리도 결과에 영향을 준다. 따라서 한 장의 스펙트럼을 인용할 때는 화면 캡처만 남기지 말고 이 조건들을 함께 저장한다. 서로 다른 날이나 다른 장비에서 얻은 결과는 같은 조건으로 재측정하거나, 차이가 생길 수 있는 이유를 보고서에 밝혀야 한다. 비교의 핵심은 숫자를 억지로 맞추는 것이 아니라, 숫자가 달라질 수 있는 물리적 이유를 먼저 확인하는 데 있다.

맵 분석에서도 같은 원칙이 적용된다. 색상 막대가 자동으로 조절된 두 원소 지도는 겉보기 농도를 직접 비교할 수 없다. 각 맵의 총 계수, 스케일, 획득 시간, 배경 제거 방식이 다른 경우 색의 밝기만으로 한 원소가 더 많다고 말할 수 없다. 선 스캔과 점 분석을 함께 사용하면 경계에서 나타나는 변화가 실제 조성 변화인지, 표면 높낮이나 전자빔 상호작용 부피 때문인지 판단하는 데 도움이 된다. 관심 영역을 정할 때는 전체 시료를 먼저 낮은 배율로 관찰하고, 대표적인 상과 이상 부위를 분리해 기록한다. 같은 부위의 SE 또는 BSE 이미지, EDS 스펙트럼, 원소 맵을 연결해 보관하면 해석의 근거가 훨씬 투명해진다.

신뢰도 높은 EDS 의사결정 흐름

실무에서는 질문을 먼저 한 문장으로 정리하면 분석이 흔들리지 않는다. 예를 들어 이 이물에 철이 있는가, 입자 경계에서 산소가 증가하는가, 두 영역의 주성분이 같은가처럼 검증할 질문을 좁힌다. 그다음 시료 준비와 코팅 재료를 확인하고, 관찰 이미지를 통해 분석 지점이 무엇을 대표하는지 판단한다. 스펙트럼을 얻은 뒤에는 강한 피크뿐 아니라 후보 원소의 보조선, 배경 형태, 겹칠 수 있는 피크를 살핀다. 자동 식별 결과가 시료의 맥락과 맞지 않으면 재측정 조건을 바꾸거나 다른 위치를 분석한다. 정량이 필요하면 표준과 보정 방식을 정하고, 반복 측정값의 분산도 확인한다. 마지막으로 결론과 한계를 분리해 작성한다. 이 흐름을 따르면 빠른 선별이라는 EDS의 장점은 유지하면서도 과도한 단정을 피할 수 있다.

의뢰 결과를 받는 사람도 몇 가지 질문으로 해석의 질을 높일 수 있다. 분석은 점인지 선인지 맵인지, 어디를 측정했는지, 원소 목록이 질량%인지 원자%인지, 산소·탄소가 포함되었는지, 중첩 후보를 어떻게 처리했는지 확인한다. 검출이라는 말이 어느 정도의 신호 기준을 뜻하는지와 검출 한계가 제시되었는지도 중요하다. 법적 판정이나 불량 원인 규명처럼 결론의 영향이 큰 경우에는 EDS 단독 결과를 최종 증거로 쓰기보다 시료 이력, 광학·전자현미경 관찰, 다른 화학·구조 분석과 교차 검증한다. 분석은 숫자를 생산하는 과정이 아니라 의사결정을 위한 근거를 쌓는 과정이라는 점을 기억하면 보고서의 표현도 훨씬 정확해진다.

안전하고 재현 가능한 기록

EDS 장비 운용 자체는 기관의 안전 절차와 장비 교육을 따라야 한다. 고전압 장비와 진공 시스템을 임의로 조작하지 않고, 시료의 휘발성·독성·오염 가능성을 사전에 확인한다. 특히 생물 시료, 수분을 많이 가진 시료, 미세 분말, 부식성 물질은 진공 적합성과 전처리 방법이 결과와 안전에 동시에 영향을 준다. 분석 뒤에는 원본 스펙트럼, 이미지, 설정 파일, 시료 번호, 날짜를 연결해 보관한다. 나중에 피크 식별이 바뀌거나 추가 분석이 필요해도 원자료가 남아 있으면 재검토가 가능하다. 재현성은 화려한 그래프보다 이런 기록에서 시작한다.

정리하면 EDS 해석의 핵심은 세 가지다. 첫째, 특성 X선의 피크 위치를 기준 데이터와 대조한다. 둘째, 피크 중첩·배경·경원소·시료 전처리처럼 오판을 부를 수 있는 조건을 함께 본다. 셋째, 정량값에는 표준과 보정, 오차와 한계를 함께 제시한다. 이 세 가지를 빠뜨리지 않으면 EDS 결과는 현미경 관찰을 보완하는 설득력 있는 자료가 된다. 반대로 자동 원소 목록만 복사하거나 색이 진한 맵만으로 결론을 내리면 정확한 장비를 사용하고도 부정확한 해석에 도달할 수 있다. 필요한 질문에 맞는 조건을 선택하고, 불확실성은 명시하며, 필요할 때 보완 분석으로 확인하는 태도가 가장 실용적인 EDS 활용법이다.

측정 전 1분 점검표

측정을 누르기 전에는 시료 번호와 분석 목적을 다시 확인하고, 표면에 보이는 이물·균열·코팅 영역을 이미지로 남긴다. 가속전압과 측정 시간은 분석 질문에 맞는지, 표준시료 또는 기준 데이터는 현재 작업에 적합한지 확인한다. 측정 뒤에는 자동 식별 목록을 그대로 저장하는 데서 멈추지 말고, 주요 피크의 위치와 보조선, 중첩 후보, 배경을 직접 검토한다. 필요하면 동일 지점과 인접 지점을 반복 분석해 결과가 우연한 노이즈인지 확인한다. 정량값을 공유할 때는 사용한 보정과 제외한 원소, 합계 차이의 이유를 함께 적는다. 이 짧은 절차는 시간이 조금 더 걸리지만, 나중에 결과를 다시 설명하거나 다른 분석과 비교해야 할 때 가장 큰 차이를 만든다.

EDS는 복잡한 재료를 빠르게 탐색하는 데 특히 유용하다. 그러나 빠른 결과일수록 질문의 범위와 불확실성의 경계를 분명히 해야 한다. 피크는 원소 후보를 제시하고, 이미지와 시료 이력은 그 후보가 어디에서 왔는지 설명하며, 보완 분석은 최종 판단의 신뢰도를 높인다. 이 역할을 구분해 사용하면 EDS 결과를 과장하지 않으면서도 현장 판단에 필요한 정보를 충분히 얻을 수 있다.
