플레밍의 왼손법칙과 오른손법칙

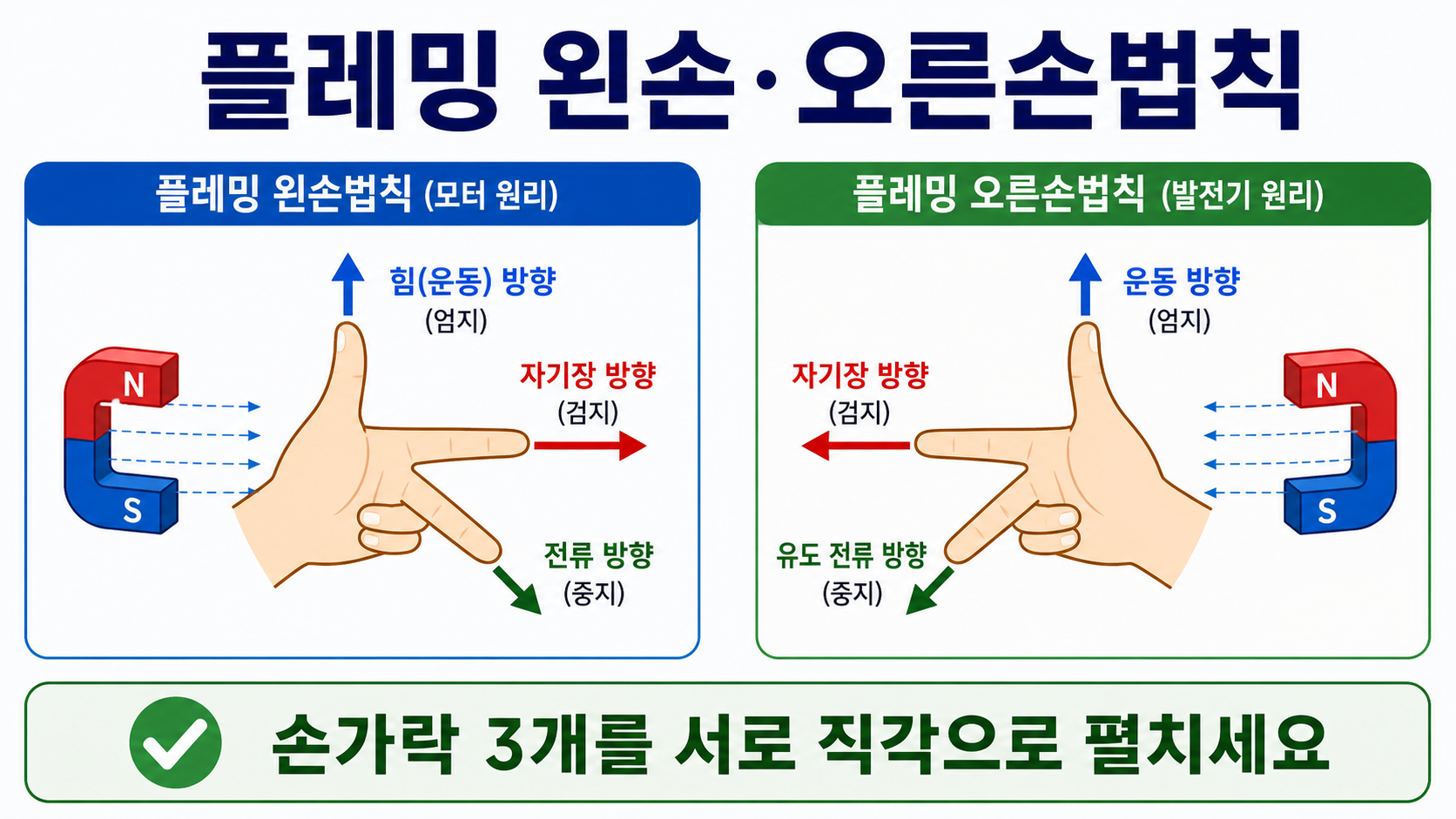

플레밍의 두 법칙을 먼저 한 문장으로 구분하기
플레밍의 왼손법칙과 오른손법칙은 자기장 속에서 도선, 전류, 운동 또는 힘이 어떤 관계를 맺는지 알려 주는 약속입니다. 그림 속 손가락을 외우는 데만 집중하면 비슷해 보이는 두 법칙을 시험에서 뒤바꾸기 쉽습니다. 그래서 먼저 장면을 읽어야 합니다. 외부에서 전류를 흘려 도선을 움직이게 하려는 장면이면 전동기 원리이므로 왼손법칙을 씁니다. 반대로 도선이나 코일을 움직여 전기를 만들어 내려는 장면이면 발전기 원리이므로 오른손법칙을 씁니다. 둘 다 엄지, 검지, 가운데손가락을 서로 수직이 되도록 펴는 것은 같지만, 각 손가락에 연결하는 물리량이 조금 다릅니다. 왼손은 전류를 주었을 때 생기는 힘을 찾는 데 알맞고, 오른손은 운동을 주었을 때 생기는 유도 전류를 찾는 데 알맞습니다. 이 차이를 원인과 결과의 흐름으로 이해하면 손 모양이 기억나지 않는 순간에도 답을 검토할 수 있습니다.
교과서에서 말하는 자기장은 보통 자석의 N극에서 S극으로 향하는 공간의 방향을 뜻합니다. 전류는 관습적으로 양전하가 움직이는 방향으로 표시하며, 금속 안의 전자 이동 방향과는 반대라는 점도 문제 조건에서 확인해야 합니다. 힘은 도선이 밀려 움직이려는 방향이고, 운동 방향은 도선 자체를 사람이 끌거나 회전 장치가 움직이는 방향입니다. 왼손법칙은 자기장과 전류를 알고 힘을 구하는 도구입니다. 오른손법칙은 자기장과 운동을 알고 유도 전류를 구하는 도구입니다. 따라서 문제에서 이미 주어진 화살표가 무엇인지 표시한 뒤, 아직 비어 있는 화살표가 힘인지 유도 전류인지 확인하는 습관이 가장 중요합니다.
왼손법칙: 전류를 흘려 힘의 방향을 찾는 원리
플레밍의 왼손법칙은 전동기에서 핵심이 되는 방향 규칙입니다. 균일한 자기장 안에 놓인 도선에 전류가 흐르면 도선은 자기장과 전류 모두에 수직인 방향으로 힘을 받습니다. 왼손의 엄지손가락, 검지손가락, 가운데손가락을 서로 직각에 가깝게 펼칩니다. 검지손가락은 자기장의 방향, 가운데손가락은 전류의 방향, 엄지손가락은 도선이 받는 힘 또는 운동의 방향으로 맞춥니다. 손을 억지로 화면의 화살표에 맞추기보다 검지를 N에서 S로 먼저 둔 뒤 가운데손가락을 전류 화살표로 돌리면 엄지가 자연스럽게 남은 방향을 가리킵니다. 이때 엄지는 도선에 작용하는 힘을 뜻하므로, 도선이 실제로 움직일 수 있게 설치되어 있다면 그 움직임의 초기 방향으로도 해석할 수 있습니다.
예를 들어 자석 사이에서 자기장이 왼쪽에서 오른쪽으로 향하고, 도선의 전류가 종이 안쪽으로 흐른다고 해 봅시다. 왼손 검지를 오른쪽, 가운데손가락을 종이 안쪽으로 향하게 하면 엄지는 아래쪽을 가리키게 됩니다. 도선은 아래쪽으로 힘을 받습니다. 만약 전류 방향을 반대로 바꾸면 가운데손가락만 반대가 되고 엄지의 방향도 위쪽으로 뒤집힙니다. 자석의 N극과 S극을 바꾸어 자기장 방향을 반대로 해도 힘은 반대가 됩니다. 전동기의 회전 방향을 바꾸는 방법이 전류 또는 자기장 중 하나만 반대로 바꾸는 것이라는 설명은 바로 이 규칙에서 나옵니다. 두 방향을 동시에 바꾸면 힘 방향은 처음과 같아진다는 점도 자주 출제됩니다.
오른손법칙: 도선을 움직여 유도 전류를 찾는 원리
플레밍의 오른손법칙은 발전기의 작동을 설명할 때 사용합니다. 자기장 안에서 도선을 움직이면 도선 속 전하가 자기력의 영향을 받아 분리되고, 그 결과 전위차와 유도 전류가 생깁니다. 오른손의 세 손가락을 직각으로 펼친 뒤 검지손가락은 자기장의 방향, 엄지손가락은 도선의 운동 방향, 가운데손가락은 유도 전류의 방향으로 둡니다. 왼손법칙과 가장 혼동하기 쉬운 지점은 가운데손가락이 담당하는 전류라는 사실은 같지만, 엄지손가락이 가리키는 것이 다르다는 점입니다. 오른손의 엄지는 이미 주어진 운동 방향이고, 가운데손가락이 새로 만들어지는 전류의 방향입니다. 즉 사람이나 터빈이 도선을 움직인다는 원인이 먼저이며, 전기 에너지가 결과로 나타나는 장면입니다.
자기장이 왼쪽에서 오른쪽으로 향하는 공간에서 도선을 위쪽으로 움직일 때를 생각해 보겠습니다. 오른손 검지를 오른쪽으로, 엄지를 위쪽으로 맞추면 가운데손가락이 가리키는 방향이 유도 전류의 방향입니다. 문제 그림이 종이의 앞뒤 방향을 사용하면 화살표의 꼬리와 화살표 촉을 구별해야 합니다. 동그라미 안의 점은 화살촉이 보이는 모양이어서 종이 밖으로 나오는 방향이고, 동그라미 안의 십자는 화살의 깃이 보이는 모양이어서 종이 안으로 들어가는 방향입니다. 도선의 운동을 반대로 하면 유도 전류도 반대로 바뀝니다. 자기장을 반대로 해도 유도 전류가 반대로 바뀝니다. 하지만 운동과 자기장을 모두 반대로 하면 결과 전류는 다시 원래 방향이 됩니다.

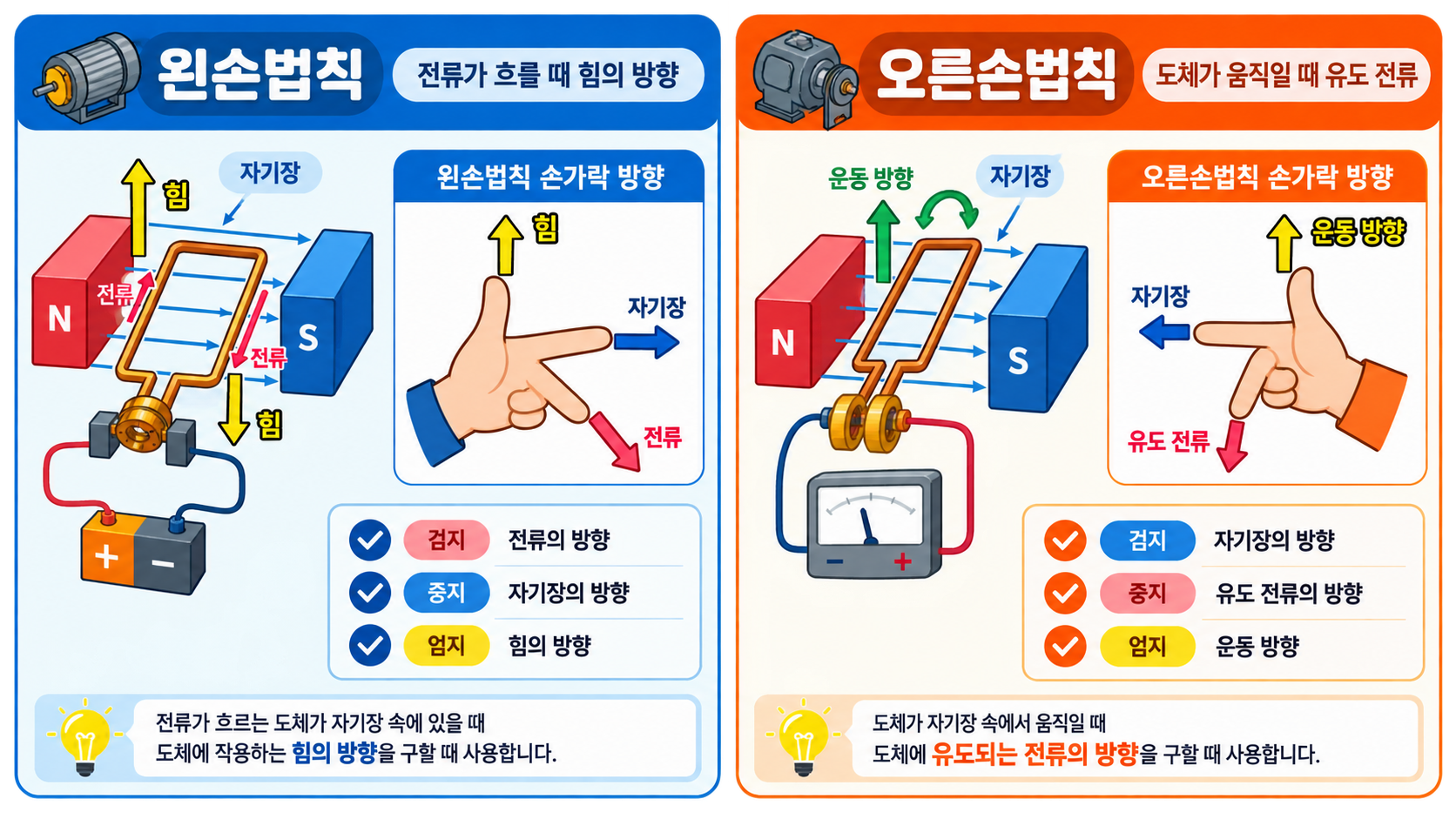

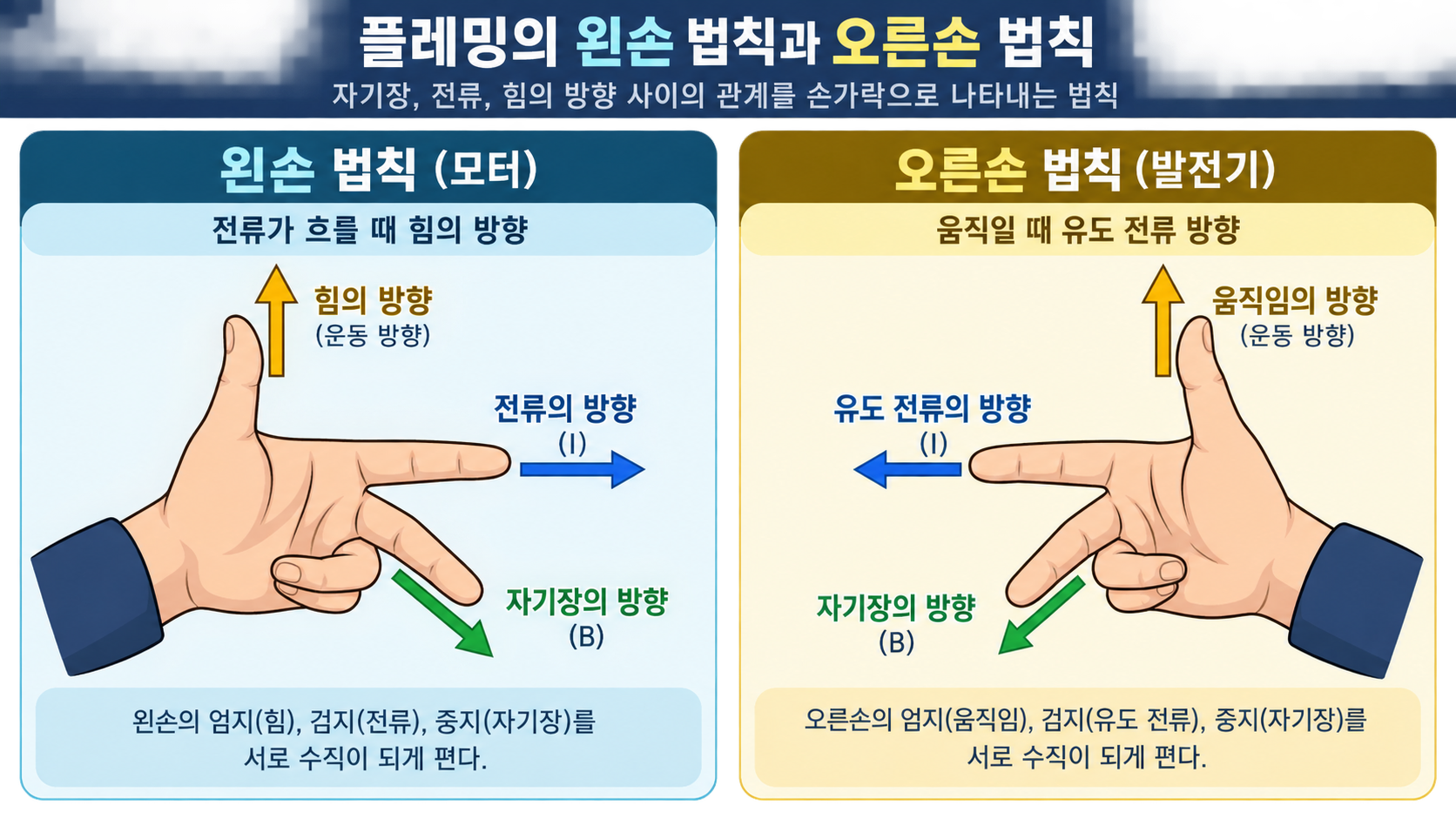

모터와 발전기의 에너지 흐름으로 헷갈림 줄이기
손법칙을 선택하기 전에 에너지가 어디에서 어디로 가는지 말로 표현해 보면 판단이 빨라집니다. 전동기는 전기 에너지를 받아 회전이나 직선 운동 같은 역학적 에너지로 바꾸는 장치입니다. 배터리나 전원 장치가 전류를 공급하고, 자기장 속 코일이 힘을 받아 회전합니다. 따라서 전동기 문제에서는 전류와 자기장이 주어지고 힘이나 회전 방향을 묻는 경우가 많습니다. 이때 왼손법칙을 적용합니다. 선풍기, 믹서, 전동 공구, 장난감 모터처럼 전기를 넣어 움직이는 기기가 떠오르면 왼손을 고르는 데 도움이 됩니다.
발전기는 반대로 회전이나 이동 같은 역학적 에너지를 전기 에너지로 바꿉니다. 풍력의 날개, 수력 터빈, 자전거 바퀴 같은 장치가 코일이나 자석을 움직이면 전류가 유도됩니다. 문제에서 도선을 어떤 방향으로 끌어당긴다, 코일이 회전한다, 자석이 가까워진다는 표현이 보이면 발전 상황을 의심해 볼 수 있습니다. 이때는 움직임과 자기장을 입력으로 보고 유도 전류를 결과로 찾으므로 오른손법칙을 사용합니다. 실제 교류 발전기에서는 코일의 운동 방향이 계속 바뀌어 유도 전류 방향도 주기적으로 바뀝니다. 그림 한 장은 특정 순간의 방향만 보여 준다는 점을 기억하면 회전 문제를 더 정확히 해석할 수 있습니다.

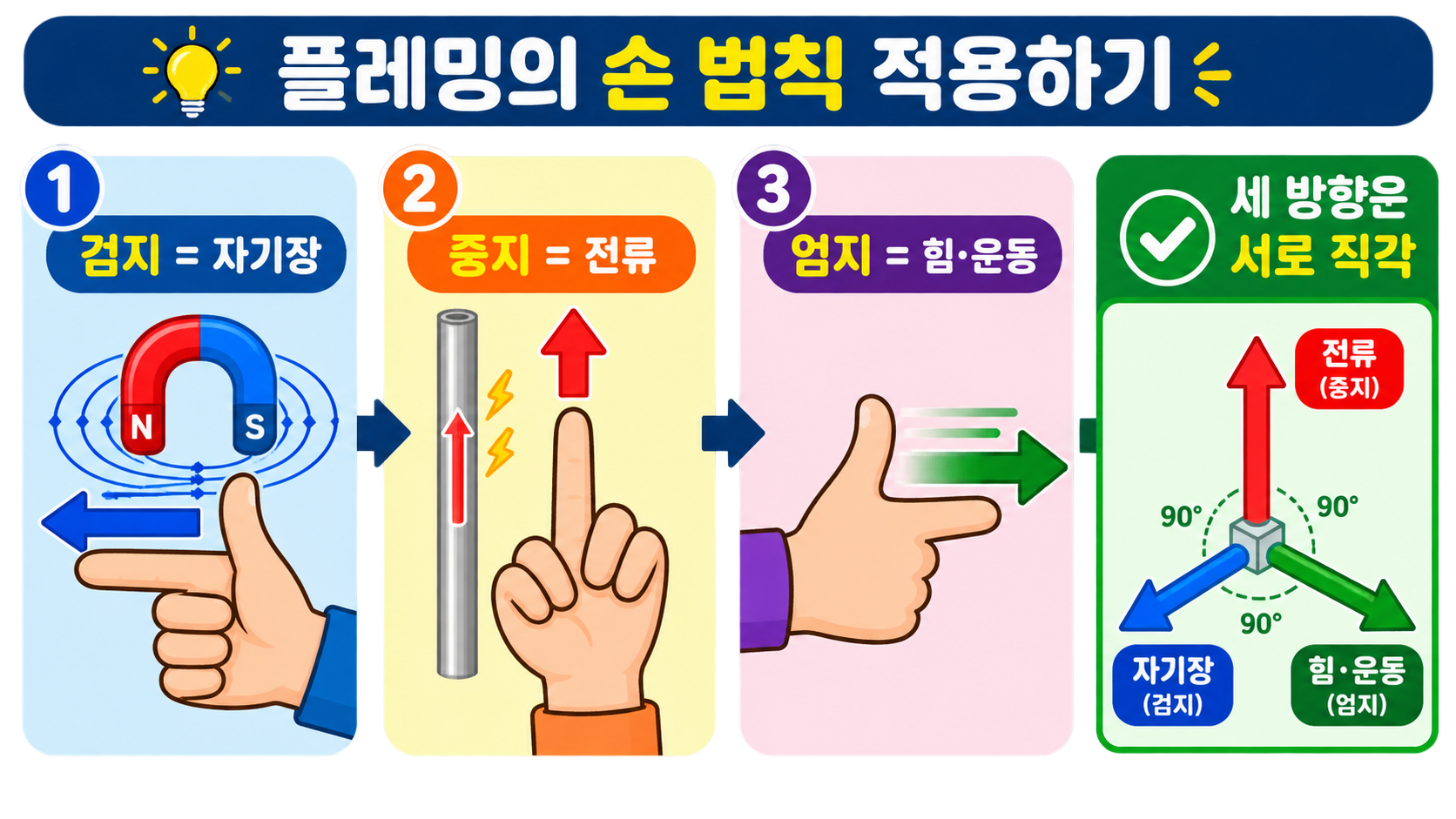

세 손가락의 역할을 정확히 배치하는 방법
두 법칙 모두 검지손가락은 자기장 방향을 맡습니다. 문제에 N극과 S극이 그려져 있다면 공기 중의 자기장 화살표는 N에서 S로 향한다고 읽습니다. 자석 바깥의 자기력선이 다시 S에서 N으로 돌아간다는 전체 모양까지 떠올릴 필요는 없습니다. 도선이 놓인 자석 사이의 빈 공간에서 어느 극이 출발이고 어느 극이 도착인지 보면 충분합니다. 자기장 화살표가 직접 제시되었다면 극 표기보다 그 화살표를 우선합니다. 검지 방향을 처음에 잘못 정하면 이후 손가락 배치가 모두 반대가 되므로, 풀이 종이에 B 또는 자기장이라는 표시를 먼저 써 두는 것이 좋습니다.
가운데손가락은 항상 전류의 방향과 연결되지만, 왼손에서는 외부에서 흘려 주는 전류이고 오른손에서는 운동 때문에 생기는 유도 전류입니다. 같은 전류라는 단어에만 매달리면 어느 것이 입력인지 놓치기 쉽습니다. 왼손의 엄지는 힘의 방향이며, 오른손의 엄지는 운동 방향입니다. 그래서 왼손은 엄지의 답을 찾는 문제가 많고 오른손은 가운데손가락의 답을 찾는 문제가 많습니다. 손가락을 실제로 펼 때는 손바닥의 앞뒤보다 세 손가락이 서로 수직인 관계가 더 중요합니다. 손을 회전시켜 그림의 세 방향에 맞추어도 괜찮습니다. 다만 손을 뒤집어 반대손처럼 사용하면 방향이 거꾸로 나오므로, 왼손과 오른손을 확실히 구별해야 합니다.
종이 안과 밖 방향을 읽는 기초
자기와 전류 문제는 평면 종이에 세 차원 방향을 압축해 그리므로 기호를 읽는 연습이 필요합니다. 동그라미 안의 점 표시는 화살이 우리 쪽으로 날아올 때 보이는 촉을 뜻합니다. 따라서 점 표시는 종이 밖, 즉 관찰자 쪽을 향합니다. 동그라미 안의 십자 표시는 화살이 종이 안으로 멀어질 때 보이는 깃을 뜻합니다. 십자 표시는 종이 안쪽을 향합니다. 이 약속은 전류, 자기장, 힘, 속도 어느 항목에나 똑같이 적용됩니다. 표기가 작아 보이면 문제에 등장하는 모든 점과 십자를 각각 바깥과 안쪽으로 말로 번역한 뒤 손법칙을 적용하는 편이 안전합니다.
예를 들어 자기장이 오른쪽이고 전류가 종이 밖으로 나온다는 조건에서 왼손법칙을 쓰려면 검지를 오른쪽, 가운데손가락을 자신의 얼굴 쪽으로 맞춥니다. 그때 엄지가 향하는 쪽이 힘의 방향입니다. 시험장에서 손을 책상 위에 고정한 채로만 생각하면 종이 밖 방향을 맞추기 어렵습니다. 손을 세워 얼굴과 책 사이의 공간을 활용하면 세 축이 더 분명해집니다. 반대로 오른손법칙에서는 도선의 운동이 종이 안쪽 또는 바깥쪽으로 표시될 수 있습니다. 운동을 엄지에 먼저 맞추고 검지를 자기장에 맞춘 다음 가운데손가락이 전류를 가리키는지 확인합니다. 기호 해석과 손법칙을 한 단계로 섞지 않는 것이 실수를 줄이는 요령입니다.
문제 풀이를 위한 세 단계 체크 순서
첫째, 자석의 N극과 S극 또는 B 화살표를 찾아 자기장의 방향을 정합니다. 둘째, 문제에서 주어진 다른 방향이 전류인지 운동인지 확인합니다. 전류가 이미 흐르고 도선이 힘을 받는 장면이면 왼손법칙입니다. 도선이 움직이고 전류가 생기는 장면이면 오른손법칙입니다. 셋째, 해당 손의 검지와 나머지 주어진 손가락을 배치해 아직 모르는 방향을 읽습니다. 이 순서를 지키면 손 모양을 외우는 데서 끝나지 않고 물리적 상황을 함께 점검하게 됩니다. 특히 보기 문제에서는 먼저 손을 대기보다 각 화살표에 자기장, 전류, 힘, 운동이라는 이름표를 붙이는 편이 빠릅니다.
답을 낸 뒤에는 반대 조건을 넣어 상식적으로 확인할 수 있습니다. 왼손법칙에서 전류를 끊으면 자기장만으로 도선이 계속 밀려 나갈 수 없으므로 힘도 사라집니다. 오른손법칙에서 도선을 멈추면 자속 변화가 없어서 해당 상황의 유도 전류도 사라집니다. 전동기와 발전기의 역할이 뒤바뀐 답처럼 보인다면 법칙 선택부터 다시 확인합니다. 또한 자기장이 전류나 운동과 나란하면 힘이나 유도 효과가 가장 크게 나타나는 조건이 아니라는 점을 생각해야 합니다. 플레밍의 손법칙은 세 방향이 서로 수직인 대표 상황을 다루므로, 평행한 경우에는 단순히 손가락을 억지로 맞추지 말고 문제의 조건을 다시 읽어야 합니다.
자주 나오는 오답과 바로잡는 방법
가장 흔한 오답은 오른손법칙을 전동기에 쓰거나 왼손법칙을 발전기에 쓰는 것입니다. 이를 피하려면 손의 이름보다 장치의 목적을 먼저 떠올리면 됩니다. 전기를 넣어서 움직이면 모터이므로 왼손, 움직여서 전기를 만들면 발전기이므로 오른손입니다. 두 번째 오답은 자기장 방향을 S에서 N으로 읽는 경우입니다. 자석 사이의 바깥 공간에서는 N에서 S라는 기본 약속을 사용합니다. 세 번째 오답은 전자 흐름을 전류 방향으로 그대로 사용하는 경우입니다. 특별히 전자의 운동을 묻는 문항이 아니라면 전류 화살표는 관습적 전류 방향입니다. 문제에서 전자라는 말이 나오면 전자 이동 방향을 먼저 반대로 바꾸어 전류 방향으로 환산할 필요가 있는지 살펴봐야 합니다.
또 다른 실수는 엄지와 가운데손가락의 역할을 손마다 동일하게 생각하는 것입니다. 왼손의 엄지는 힘, 오른손의 엄지는 운동입니다. 가운데손가락은 왼손에서는 공급 전류, 오른손에서는 유도 전류라는 문맥까지 함께 기억해야 합니다. 손가락을 평면처럼 펼쳐 세 방향이 정확히 직각이 되지 않는 것도 오답 원인이 됩니다. 실제 손의 관절은 완벽한 직각이 아니어도 괜찮지만, 머릿속에서는 가로·세로·앞뒤의 세 축을 분리해야 합니다. 마지막으로 한 번 구한 방향을 자석을 뒤집거나 전류를 바꾼 뒤에도 그대로 유지하는 실수가 있습니다. 주어진 조건 하나가 반대가 되면 결과가 반대가 되는지, 두 조건이 함께 반대가 되면 결과가 유지되는지를 비교해 보며 검산할 수 있습니다.
간단한 예제로 왼손법칙을 적용해 보기
두 자석 사이에 곧은 도선이 있고 N극은 왼쪽, S극은 오른쪽에 있다고 가정해 봅시다. 자기장은 왼쪽에서 오른쪽으로 향합니다. 도선에 종이 안쪽 방향의 전류가 흐를 때 도선이 어느 쪽으로 힘을 받는지 묻는다면 왼손법칙을 선택합니다. 먼저 검지를 오른쪽으로 둡니다. 다음 가운데손가락을 종이 안쪽으로 향하게 합니다. 이때 엄지가 향하는 방향이 힘의 방향입니다. 답을 기록할 때 단순히 위나 아래만 쓰기보다 어떤 두 방향을 입력으로 사용했는지 함께 적으면 실수를 발견하기 쉽습니다. 예를 들어 자기장을 반대로 바꾸면 힘은 즉시 반대로 바뀌어야 하므로, 그 결과가 맞는지 다시 손으로 확인할 수 있습니다.
전동기 코일 문제에서는 서로 마주 보는 두 도선 부분에 흐르는 전류가 반대입니다. 같은 자기장 안에서 각 도선이 받는 힘도 반대 방향이 되어 코일을 회전시키는 토크가 만들어집니다. 한쪽 힘만 보고 회전 방향을 성급하게 결정하지 말고, 코일의 양쪽 도선이 축을 기준으로 어느 쪽으로 밀리는지 함께 그려 보는 것이 좋습니다. 정류자는 코일이 반 바퀴 돌 때 전류 방향을 바꾸어 토크가 한 방향으로 계속 유지되도록 돕습니다. 따라서 실제 모터에서는 한 순간의 왼손법칙 결과가 다음 순간에도 같은 회전 방향을 지원하도록 전류가 조절됩니다.
간단한 예제로 오른손법칙을 적용해 보기
이번에는 같은 자석 사이에서 도선을 위쪽으로 밀어 올린다고 가정합니다. N극이 왼쪽, S극이 오른쪽이면 자기장은 왼쪽에서 오른쪽입니다. 도선의 운동 방향은 위쪽이므로 발전 상황에 해당하고 오른손법칙을 씁니다. 오른손 검지를 오른쪽, 엄지를 위쪽으로 맞춘 뒤 가운데손가락이 향하는 쪽을 읽습니다. 그 방향이 유도 전류의 방향입니다. 여기서 중요한 점은 사람이 도선을 움직이는 데 일을 했기 때문에 전기 에너지가 생긴다는 것입니다. 아무 움직임 없이 도선만 자기장에 놓여 있으면 이 단순한 상황에서는 지속적인 유도 전류가 생기지 않습니다.
발전기 코일이 회전할 때는 코일의 각 변이 서로 반대 방향으로 움직입니다. 각 변에서 유도되는 전류 방향은 회로 전체로 보면 같은 방향으로 더해질 수 있도록 연결됩니다. 코일이 반 바퀴 더 돌면 운동 방향의 성분이 바뀌고 유도 전류의 방향도 바뀝니다. 그래서 단순 교류 발전기에서는 시간에 따라 전류 방향이 교대합니다. 손법칙은 회전 전체를 한 번에 외우게 하는 도구가 아니라, 특정 순간에 한 도선 부분에서 어떤 일이 일어나는지 판별하는 도구입니다. 여러 순간이 나오는 그림이라면 각 위치에서 엄지가 가리키는 운동 방향부터 따로 정한 후 가운데손가락의 결과를 비교해야 합니다.
마무리: 손가락 암기보다 상황 판단이 먼저입니다
플레밍의 왼손법칙과 오른손법칙은 서로 경쟁하는 공식이 아니라 서로 다른 에너지 변환 장면을 설명하는 짝입니다. 왼손법칙은 전류와 자기장이 만나 도선에 힘이 생기는 전동기 상황을 다룹니다. 오른손법칙은 도선의 운동과 자기장이 만나 유도 전류가 생기는 발전기 상황을 다룹니다. 두 경우 모두 검지로 자기장을 잡는다는 공통점을 기준으로 기억하되, 엄지의 의미가 왼손에서는 힘이고 오른손에서는 운동이라는 차이를 분명히 해 두면 좋습니다. 가운데손가락은 전류를 나타내지만, 공급 전류인지 유도 전류인지까지 문장으로 말할 수 있어야 합니다.
문제를 풀 때는 자기장 방향, 전류 또는 운동 방향, 찾을 값의 순서로 정보를 분류하세요. N에서 S라는 자기장 기본 방향과 종이 안팎 기호를 정확히 해석한 뒤 손을 적용하면 대부분의 혼동을 피할 수 있습니다. 답을 구한 후에는 전류나 자기장 하나를 반대로 바꾸었을 때 결과도 반대가 되는지 점검해 보세요. 손가락의 모양은 빠른 계산 도구이고, 모터와 발전기의 에너지 흐름을 이해하는 것이 그 도구를 올바르게 고르는 기준입니다. 이 순서를 반복하면 낯선 그림이나 회전 문제에서도 플레밍의 두 법칙을 안정적으로 사용할 수 있습니다.
