플로우차트란 무엇인가? 흐름도·순서도 기호와 읽는 법
플로우차트는 복잡한 절차를 기호와 화살표로 정리하는 가장 실용적인 방법입니다. 기본 기호와 읽는 순서를 알면 업무와 학습의 과정을 빠르게 설명할 수 있습니다.

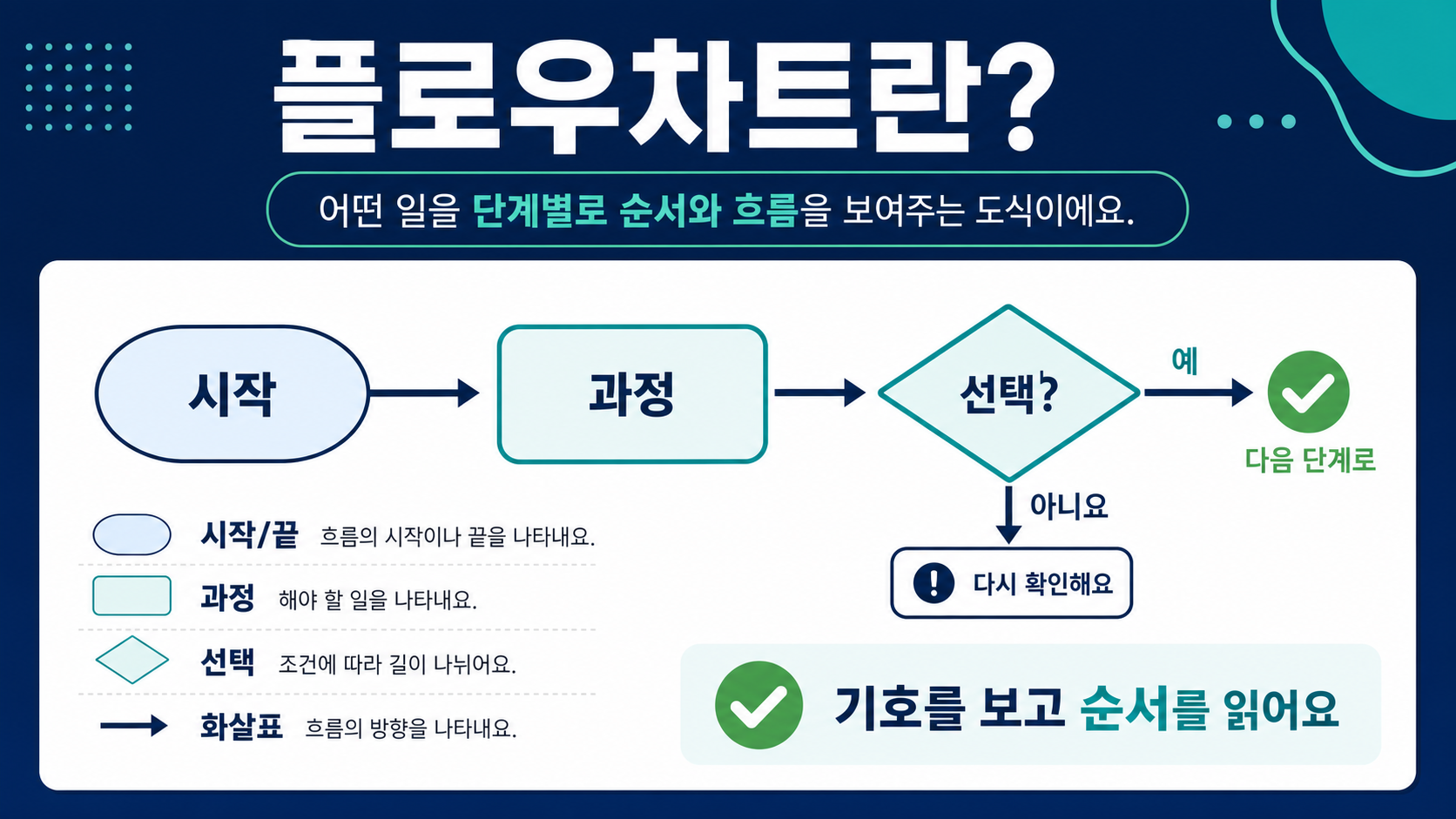

플로우차트의 뜻: 일을 그림으로 번역하는 방법
플로우차트는 어떤 일을 어떤 순서로 처리하는지 기호와 화살표로 나타낸 그림입니다. 흐름도, 순서도라고도 부르며, 설명을 길게 읽지 않아도 시작점에서 끝점까지의 이동 경로를 한눈에 확인할 수 있게 해 줍니다. 여기서 중요한 점은 예쁜 그림을 만드는 일이 아니라 판단과 행동의 순서를 서로 같은 방식으로 이해하는 데 있습니다. 업무 인수인계, 프로그램 설계, 실험 절차, 민원 처리, 공부 계획처럼 단계가 이어지는 일이라면 모두 플로우차트로 정리할 수 있습니다. 글로 쓴 절차는 앞뒤 문장을 오가며 읽어야 하지만, 흐름도는 다음 단계가 화살표로 연결되어 있어 빠뜨린 과정과 되돌아가는 조건을 발견하기 쉽습니다.
언제 플로우차트를 쓰면 좋은가
설명 중에 먼저, 다음, 만약, 아니면, 반복처럼 순서를 바꾸거나 갈라놓는 말이 자주 나온다면 플로우차트가 특히 유용합니다. 예를 들어 비밀번호를 입력하고 맞으면 로그인, 틀리면 다시 입력하는 과정은 문장으로도 설명할 수 있지만, 판단 마름모를 하나 넣으면 갈림길이 즉시 보입니다. 요리에서는 재료 준비 뒤 가열 여부를 나누고, 업무에서는 승인 여부에 따라 보완 요청 또는 완료로 보내며, 학습에서는 답을 확인한 뒤 오답이면 복습으로 되돌릴 수 있습니다. 한 장의 그림에 모든 예외를 억지로 담기보다 가장 자주 쓰는 경로부터 그린 뒤 꼭 필요한 예외만 추가하는 편이 읽기 좋습니다.

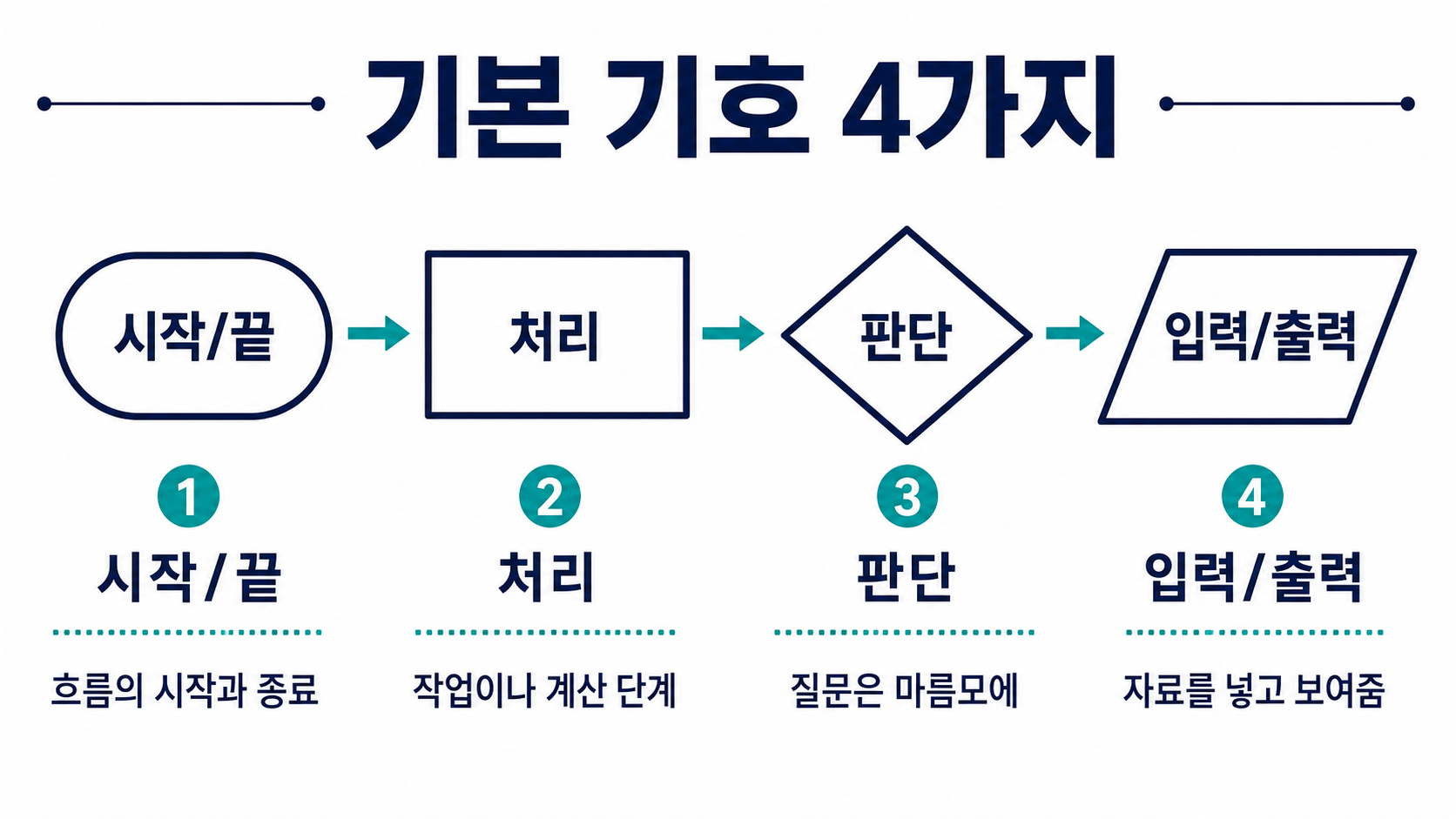

가장 많이 쓰는 기본 기호
시작과 끝은 둥근 타원 또는 모서리가 둥근 직사각형으로 표시합니다. 실제 작업이나 처리 단계는 직사각형에 동사 중심 문장으로 적습니다. 조건을 묻고 예·아니오처럼 갈라지는 지점은 마름모를 사용합니다. 입력이나 출력은 평행사변형으로 쓰는 경우가 많고, 문서·저장소·수작업 같은 세부 의미는 조직 규칙에 맞춘 보조 기호를 씁니다. 기호의 이름을 외우는 것보다 각 기호가 질문인지, 행동인지, 시작·종료인지 구분하는 것이 더 중요합니다. 한 도표 안에서는 같은 의미에 같은 기호를 유지해야 읽는 사람이 혼란스럽지 않습니다.
화살표는 시간 순서이자 책임의 이동
화살표는 단순한 장식이 아니라 다음에 무엇을 해야 하는지 알려 주는 핵심 문법입니다. 보통 위에서 아래, 왼쪽에서 오른쪽으로 흐르게 배치하면 읽는 부담이 줄어듭니다. 화살표가 서로 교차하면 어느 선을 따라가야 하는지 헷갈리므로, 가능한 한 단계를 재배치하거나 연결 기호를 씁니다. 화살표 위에는 예, 아니오, 재시도, 보완처럼 갈림길의 조건을 짧게 표시합니다. 모든 상자에 화살표가 들어오고 나가는 것은 아니며 시작은 나가는 선만, 종료는 들어오는 선만 갖는 것이 자연스럽습니다.
만드는 순서 1: 목표와 시작·끝을 먼저 정한다
좋은 흐름도는 도형을 고르기 전에 범위를 정하는 데서 출발합니다. 무엇을 완료로 볼지 한 문장으로 쓰고, 실제로 과정이 시작되는 사건을 잡습니다. 예를 들어 온라인 신청 절차라면 시작은 신청 페이지 열기, 끝은 접수 완료 화면 확인처럼 구체적으로 정합니다. 시작과 끝이 모호하면 중간 단계가 끝없이 늘어나고, 서로 다른 절차가 한 도표에 섞입니다. 범위를 정한 뒤 실제로 하는 행동을 시간 순서대로 메모합니다. 이때 설명 문장이 아니라 확인한다, 입력한다, 저장한다, 연락한다처럼 행동이 드러나는 표현을 쓰면 직사각형에 옮기기 쉽습니다.
만드는 순서 2: 판단 지점을 질문으로 바꾼다
단계 목록에서 만약, 여부, 가능, 확인 같은 말이 있는 곳이 판단 후보입니다. 판단 상자에는 예 또는 아니오로 답할 수 있는 짧은 질문을 넣고, 각각의 화살표에 결과를 붙입니다. 조건을 문장처럼 길게 쓰거나 예·아니오가 어느 선인지 표시하지 않으면 보는 사람이 자신의 해석을 넣게 됩니다. 한 판단에는 가능한 한 하나의 기준만 넣으세요. 예를 들어 정보가 모두 맞고 동의도 했는가처럼 두 조건을 한 상자에 넣으면, 하나만 틀린 경우의 처리가 불분명해집니다. 필요하면 확인 항목을 두 단계로 나눕니다.
예시: 간단한 신청 처리 흐름
신청서를 받으면 먼저 필수 항목이 입력되었는지 확인합니다. 누락이 있으면 보완 요청을 보내고 신청자 수정 단계로 돌아갑니다. 모두 입력되었으면 자격 조건을 확인하고, 충족하면 접수 완료 안내를 발송합니다. 충족하지 않으면 불가 사유를 안내하고 종료합니다. 이 예시의 핵심은 보완 요청이 실패가 아니라 재시도 경로라는 점입니다. 되돌아가는 화살표를 명확히 그리면 담당자와 신청자 모두 다음 행동을 알 수 있습니다. 실제 업무에서는 각 상자에 담당 부서나 기한을 덧붙일 수 있지만, 기본 흐름을 가릴 정도로 정보를 많이 넣지는 않습니다.
읽는 법: 시작점에서 한 번에 한 화살표만 따라간다
흐름도를 읽을 때는 전체를 훑어 결론을 짐작하기보다 시작 기호를 찾고 화살표 하나씩 따라가는 편이 안전합니다. 판단 마름모에 닿으면 질문에 답한 뒤 그 답이 적힌 선을 선택합니다. 되돌아가는 선은 오류가 아니라 반복 또는 보완을 뜻할 수 있으므로, 처음부터 다시 읽지 말고 연결된 단계로 이동합니다. 끝 기호에 도착했을 때 실제로 어떤 결과가 나오는지 확인하면 도표의 목적도 함께 이해됩니다. 여러 사람이 만든 도표를 볼 때는 기호의 세부 모양보다 범례와 화살표 라벨을 우선 확인하세요.
자주 하는 실수와 고치는 방법
첫째, 한 상자 안에 여러 행동을 나열하는 실수입니다. 검토하고 수정하고 승인한다처럼 세 행동을 묶으면 어디에서 문제가 생겼는지 추적하기 어렵습니다. 둘째, 판단 상자에 질문 대신 행동을 넣는 실수입니다. 확인한다는 직사각형, 확인되었는가는 마름모가 더 알맞습니다. 셋째, 예·아니오 라벨을 생략하는 실수입니다. 선의 방향만으로는 뜻을 알 수 없으므로 갈림길마다 결과를 명시합니다. 넷째, 화살표를 너무 많이 교차시키는 실수입니다. 절차를 둘로 나누거나 연결 기호를 써서 흐름을 단순화합니다.
검토 체크리스트: 다른 사람이 그대로 따라 할 수 있는가
완성한 뒤에는 시작과 종료가 각각 하나 이상 있는지, 모든 단계가 다음 단계와 연결되는지 살펴봅니다. 판단마다 가능한 답의 경로가 빠짐없이 있는지, 재시도나 보완 후 어디로 돌아가는지도 확인합니다. 상자 문장이 행동 또는 질문으로 명확한지, 같은 뜻의 기호가 일관되게 쓰였는지도 점검하세요. 마지막으로 이 도표를 처음 보는 사람에게 시작점부터 읽게 했을 때 막히는 지점을 표시해 달라고 하면 가장 좋은 수정 근거가 됩니다. 플로우차트는 완성품이라기보다 절차를 함께 고치는 도구이므로, 실제 과정이 바뀌면 즉시 갱신하는 습관이 중요합니다.
복잡한 절차를 나누는 기준
한 장에 너무 많은 상자가 생기면 흐름도는 더 이상 길 안내를 하지 못합니다. 이때는 큰 과정을 접수, 검토, 처리, 사후 안내처럼 단계 묶음으로 나누고, 각 묶음은 별도 흐름도로 펼치는 방식이 좋습니다. 상위 도표에는 어느 도표로 이동하는지만 표시하고, 세부 도표에는 실제 입력값과 담당자의 행동을 적습니다. 같은 업무라도 신청자 관점, 담당자 관점, 시스템 관점에서 순서가 다르게 보일 수 있으므로 한 그림에 역할을 뒤섞지 않는 것도 중요합니다. 역할별 흐름을 보여야 한다면 수영 레인처럼 담당 영역을 나눈 다이어그램을 쓰거나, 각 상자에 담당 주체를 짧게 덧붙이세요. 복잡함을 줄인다는 것은 정보를 감추는 일이 아니라 필요한 순간에 필요한 수준으로 보여 주는 일입니다.
프로그램과 업무 절차에서의 차이
프로그램 설계에서는 판단 뒤에 조건식의 참·거짓이 이어지고, 반복문은 특정 조건까지 되돌아가는 화살표로 표현됩니다. 반면 업무 흐름도에서는 승인자, 문서, 알림, 기한처럼 사람과 자료의 이동이 함께 중요합니다. 두 경우 모두 시작과 종료, 처리와 판단이라는 기본 문법은 같지만, 독자가 다음 행동을 바로 결정할 수 있도록 세부 정보를 고르는 기준이 달라집니다. 개발용 흐름도는 예외 처리와 데이터 검증을 분명히 하고, 업무용 흐름도는 책임자와 완료 기준을 분명히 합니다. 목적이 다른 도표를 한 장으로 통합하려고 하면 코드 수준의 세부 사항과 업무 안내가 서로 방해하므로, 독자를 먼저 정한 뒤 알맞은 수준으로 작성하세요.
실제 절차와 비교해 업데이트하는 법
처음 만든 흐름도는 대개 이상적인 순서를 보여 줍니다. 그러나 실제로 일을 해 보면 추가 확인, 담당자 부재, 시스템 오류처럼 문서에 없던 경로가 나타납니다. 이런 발견은 흐름도가 틀렸다는 뜻이 아니라 개선할 근거가 생겼다는 뜻입니다. 업무를 처리한 직후 막혔던 지점과 되돌아간 지점을 메모하고, 다음 검토 때 판단 상자 또는 예외 경로로 옮겨 보세요. 변경 날짜와 담당자를 작은 메모로 남기면 오래된 절차를 그대로 따르는 실수도 줄일 수 있습니다. 특히 승인이나 개인정보처럼 영향이 큰 단계는 실제 규정과 담당 부서의 최신 안내를 기준으로 확인해야 하며, 흐름도만 보고 임의로 처리하지 않도록 주의 문구를 넣는 편이 안전합니다.
한 줄 요약으로 완성하는 연습
플로우차트를 만들고 난 뒤 각 상자를 한 줄로 읽어 보세요. 시작에서 끝까지 읽었을 때 누가 무엇을 확인하고, 어떤 조건에서 어디로 가며, 최종 결과가 무엇인지 자연스럽게 설명되면 기본 구조가 갖춰진 것입니다. 반대로 상자 하나를 읽고도 다음 행동이 떠오르지 않거나, 판단의 두 결과 중 하나가 사라졌다면 그 부분을 고쳐야 합니다. 처음에는 종이에 상자와 화살표만 그려도 충분합니다. 익숙해지면 문서 도구, 화이트보드, 다이어그램 도구를 이용해 팀과 공유할 수 있습니다. 도구보다 중요한 것은 독자가 같은 결정을 내릴 수 있는 분명한 순서입니다. 작은 생활 절차 하나를 오늘 바로 그려 보는 것이 가장 빠른 연습입니다.
공유 전에 확인할 표현과 접근성
상자 안의 문장은 짧아도 정확해야 합니다. 처리 단계에는 파일을 저장한다, 담당자에게 전달한다처럼 누가 보아도 같은 행동을 떠올릴 수 있는 말을 쓰고, 모호한 단어인 적절히, 빠르게, 필요 시는 구체적인 기준으로 바꿉니다. 색으로만 예·아니오를 구분하지 말고 선 위에 글자를 적어 색각 차이가 있는 사람도 읽을 수 있게 하세요. 도표를 문서나 웹에 올릴 때는 그림만 넣지 말고 핵심 순서를 글로도 함께 설명하며, 이미지 대체 텍스트에는 시작부터 종료까지의 중요한 판단과 결과를 요약합니다. 인쇄본에서는 작은 글씨와 가는 화살표가 뭉개질 수 있으므로 실제 크기로 출력해 확인합니다. 흐름도가 접근하기 쉬울수록 팀 안의 질문이 줄고, 절차가 바뀌었을 때 수정해야 할 지점도 분명해집니다.
상황별 미니 연습 문제
아침 준비 절차를 예로 들어 봅시다. 알람이 울리면 날씨를 확인하고, 비가 오면 우산을 챙기며 그렇지 않으면 다음 단계로 넘어갑니다. 그 뒤 교통카드가 있는지 확인하고 없으면 지갑을 찾은 뒤 다시 확인합니다. 마지막으로 문을 잠그고 출발합니다. 이 작은 사례에서도 시작, 처리, 판단, 반복, 종료가 모두 나타납니다. 먼저 문장 다섯 개를 적고, 질문 문장만 골라 마름모로 옮긴 다음 예·아니오 화살표를 붙여 보세요. 어느 선이 다시 이전 단계로 돌아가는지 표시하면 반복 경로도 자연스럽게 이해됩니다. 업무의 큰 절차도 같은 방식으로 작은 사례부터 분해하면 부담 없이 만들 수 있습니다.
마무리: 흐름을 보이게 만드는 습관
플로우차트의 목적은 복잡한 일을 단순하게 보이도록 꾸미는 데 있지 않습니다. 일을 시작할 조건, 실제 행동, 판단 기준, 다시 돌아갈 지점, 완료 결과를 누구나 같은 순서로 확인하게 만드는 데 있습니다. 처음에는 완벽한 도형 배치보다 화살표가 자연스럽게 이어지는지에 집중하세요. 그 다음 상자 문장을 짧게 다듬고, 판단 결과와 담당자를 보완하면 실무와 학습 모두에 쓰이는 설명 도구가 됩니다. 절차가 길어질수록 한 장을 억지로 키우기보다 큰 흐름과 세부 흐름을 나누는 것이 좋습니다. 이렇게 만든 흐름도는 질문을 줄이고, 새로 참여한 사람의 이해를 돕고, 실제 과정에서 개선할 곳을 찾는 기준이 됩니다. 작성 뒤에는 실제 담당자가 한 번 따라 해 보도록 하며, 막히는 지점은 상자 문장과 화살표 라벨을 고쳐 다음 버전에 반영하세요. 변경 이유와 확인 날짜를 남기면 다음 검토도 훨씬 빠르고 정확해집니다. 이 작은 기록이 절차의 신뢰도를 지키는 가장 좋은 안전장치가 됩니다.
