한국전기설비규정 KEC 개정 3). 접지도체, 보호도체
먼저 구분해야 할 이유
접지 관련 도체를 설명할 때 접지도체와 보호도체를 같은 말처럼 쓰면 설계 검토와 현장 점검에서 중요한 차이를 놓치기 쉽습니다. 두 도체는 모두 감전 위험을 줄이고 설비의 기준 전위를 안정시키는 접지계통에 속하지만, 어느 지점에서 출발해 어디에 연결되는지와 고장 상황에서 맡는 역할이 다릅니다. KEC를 읽을 때는 명칭만 암기하기보다 전류의 경로와 연결 대상부터 그림으로 확인하는 편이 이해에 도움이 됩니다. 이 글은 일반적인 개념 정리를 위한 안내이며 실제 설계, 시공, 변경 작업은 해당 설비의 도면과 최신 KEC, 전기안전관리 기준을 함께 확인해야 합니다.

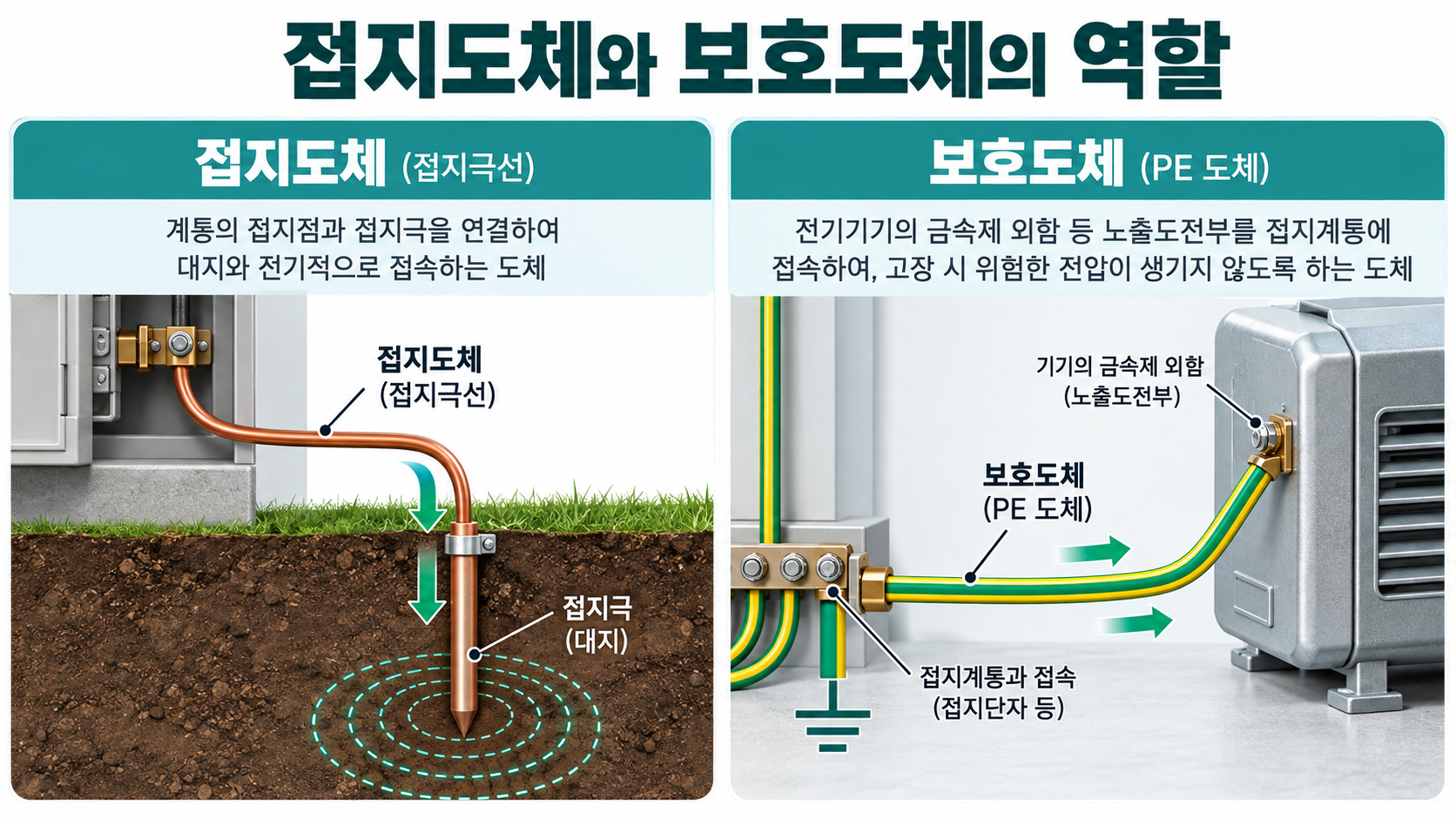

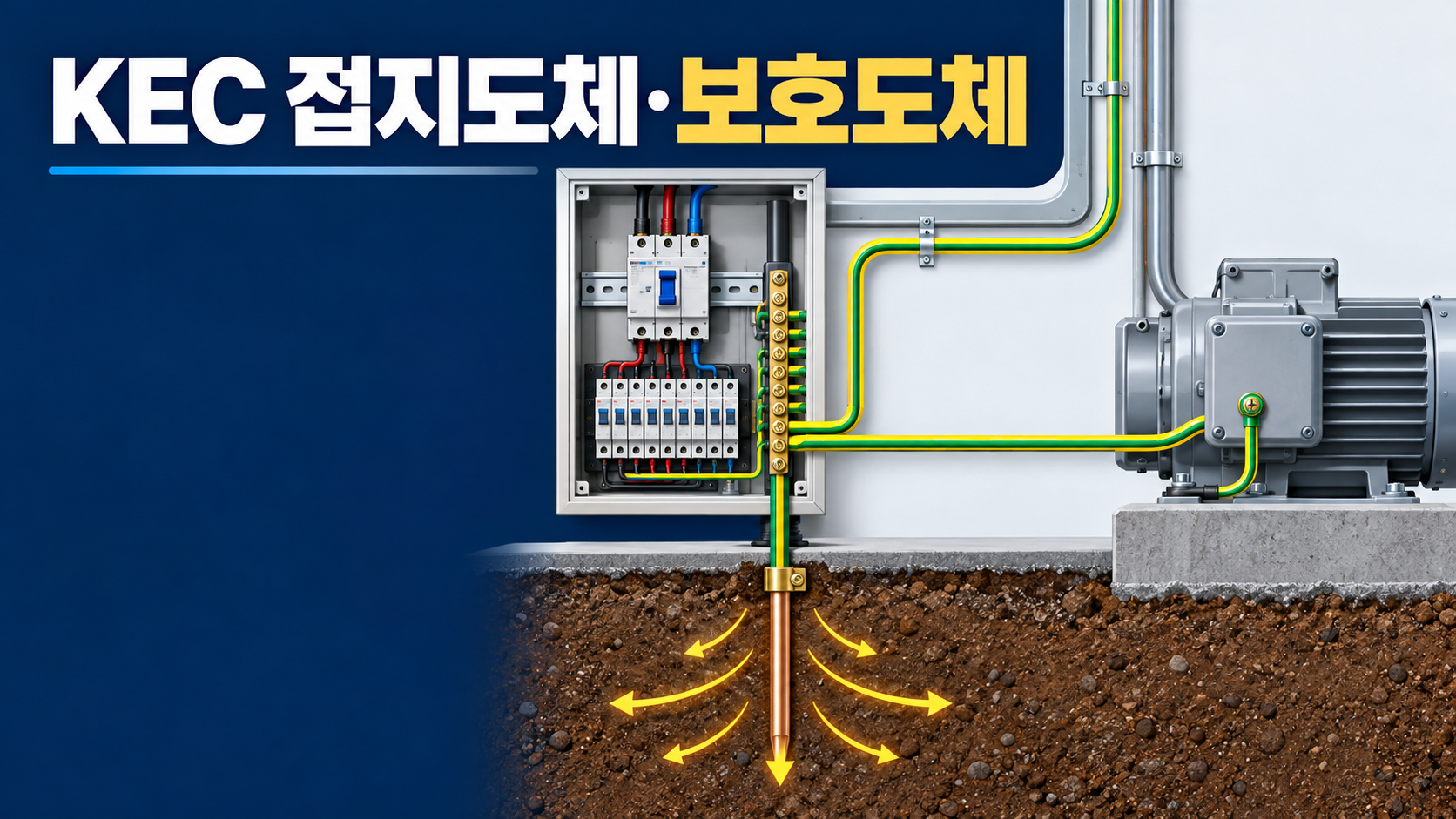

가장 간단한 출발점은 접지도체를 계통의 접지점 또는 주접지단자와 접지극을 잇는 도체로, 보호도체를 전기기기의 노출도전부를 접지계통에 연결하는 도체로 바라보는 것입니다. 접지극은 토양과 전기적으로 접속하는 전극이고, 노출도전부는 정상 사용 중에는 충전되지 않지만 절연 고장 시 전압이 나타날 수 있는 금속 외함 같은 부분입니다. 이 구분을 잡아 두면 분전반, 금속관, 케이블트레이, 기계 외함, 접지봉을 따라가며 어떤 도체를 확인하는지 훨씬 명확해집니다.
접지도체의 연결 경로와 목적
접지도체는 설비의 접지점이나 주접지단자에서 접지극 쪽으로 이어지는 경로를 담당합니다. 접지극이 토양에 설치되어 있다는 사실만으로 접지가 완성되는 것은 아니며, 그 접지극과 접지단자 사이의 도체가 연속적이고 기계적으로 안정되어 있어야 합니다. 접지도체의 경로에는 접속함, 시험용 단자, 보호관, 관통부 등이 포함될 수 있으므로 도면의 선 하나만 보고 판단하지 말고 실제 접속부의 상태까지 확인해야 합니다. 특히 부식, 눌림, 무단 연장, 다른 용도의 도체와의 혼용은 장기적인 신뢰성을 떨어뜨릴 수 있습니다.
접지도체를 검토할 때는 단면적만 따로 보는 방식도 충분하지 않습니다. 예상 고장전류, 차단장치의 동작 시간, 설치 장소의 기계적 위험, 부식 환경, 접지극의 종류, 접속 방식이 함께 고려되어야 합니다. 구리도체와 접지봉, 금속 구조물의 이종 금속 접속에서는 부식 가능성과 접속재의 적합성도 살펴야 합니다. 접지도체가 지나가는 곳이 사람이 밟거나 차량이 통과하는 장소라면 물리적 보호도 필요합니다. 접지계통의 성능은 토양 저항 값 하나가 아니라 접지극부터 단자까지 이어지는 전체 경로의 품질로 결정됩니다.
보호도체가 사람을 보호하는 방식
보호도체는 기기의 금속 외함, 금속 프레임, 금속제 배관처럼 사람이 접촉할 수 있는 노출도전부를 접지계통에 연결합니다. 정상 상태에서는 이 도체에 부하전류가 흐르는 경로가 되지 않는 것이 원칙이지만, 절연이 손상되어 충전부가 외함에 닿는 고장 상황에서는 보호도체가 고장전류의 귀로를 형성합니다. 그 결과 과전류차단기나 누전 관련 보호장치가 정해진 시간 안에 동작할 수 있도록 돕습니다. 따라서 보호도체는 단순히 녹색과 황색 줄무늬를 가진 선이라는 외관보다, 고장전류가 안전하게 흐를 수 있는 연속 경로인지가 핵심입니다.
보호도체가 끊어지거나 접속 저항이 커지면 외함 전위가 위험하게 남을 수 있고 보호장치의 동작 조건도 나빠질 수 있습니다. 현장에서는 도체의 피복 상태만 보고 끝내지 말고 단자 체결, 압착 상태, 페인트나 녹으로 인한 접촉 불량, 이동형 기기의 접지선 손상, 케이블 교체 과정에서의 누락을 확인해야 합니다. 특히 분전반 문, 탈착식 커버, 진동이 있는 기계처럼 접속부가 반복적으로 움직이는 부분은 정기적인 점검이 중요합니다. 보호도체는 눈에 덜 띄어도 고장 순간에는 가장 먼저 사람의 접촉 위험을 낮추는 안전 경로가 됩니다.
PE 도체와 중성선은 왜 분리하는가
보호도체를 중성선이나 다른 기능도체와 임의로 바꾸어 쓰면 안 되는 이유는 정상 운전 전류와 보호 기능을 분리하기 위해서입니다. 중성선은 계통 방식에 따라 정상 부하전류가 흐를 수 있지만 보호도체는 노출도전부를 안전한 전위로 유지하고 고장전류를 흘려 보호장치를 동작시키는 역할에 집중합니다. 설비의 계통 방식에 따라 결합 지점이나 도체 구성은 달라질 수 있으므로, 현장 임의 판단으로 중성선 단자와 보호도체 단자를 혼용하는 것은 위험합니다. 변경 작업에서는 해당 회로의 결선도와 분전반의 접지·중성선 바 구성을 반드시 확인해야 합니다.
색상 식별도 안전 관리에 도움이 되지만 색만으로 기능을 확정해서는 안 됩니다. 오래된 설비, 증설 구간, 수리 이력이 있는 설비에서는 색상 규칙이 일관되지 않거나 재사용 케이블이 남아 있을 수 있습니다. 그래서 단자 표기, 회로도, 연속성 시험, 절연 상태 확인을 함께 수행하는 절차가 필요합니다. 전원이 차단되었다고 생각한 상태에서도 다른 회로의 역급전이나 비상전원 가능성이 있을 수 있으므로 측정과 작업은 자격을 갖춘 사람이 안전 절차에 따라 수행해야 합니다. 보호도체의 목적을 이해하면 왜 임의 접속이 허용되지 않는지도 자연스럽게 이해할 수 있습니다.
등전위 본딩과 보호도체의 관계
등전위 본딩은 서로 접촉 가능한 금속 부분 사이의 전위차를 줄이는 연결 작업입니다. 건물의 금속 구조물, 금속 배관, 케이블트레이, 일부 설비 외함은 상황에 따라 본딩 대상이 될 수 있으며, 보호도체와 함께 감전 위험을 낮추는 데 기여합니다. 여기서 중요한 점은 모든 금속을 무조건 한 가닥의 도체에 묶는 것이 아니라, 설비의 구조와 규정상 요구사항에 맞추어 신뢰할 수 있는 접속 경로를 구성하는 것입니다. 본딩 도체와 보호도체, 접지도체의 기능은 서로 이어져 있지만 각각의 연결 목적과 설치 기준을 구분해 기록하는 습관이 좋습니다.
점검자는 금속제 덕트나 배관이 눈에 보인다는 이유만으로 자동으로 접지되어 있다고 가정하면 안 됩니다. 절연 이음, 도장면, 플렉시블 연결부, 부식된 클램프는 전기적 연속성을 끊을 수 있습니다. 또한 구조물을 접지 경로로 이용할 수 있는지 여부는 설비 기준과 시공 상태에 따라 달라집니다. 연속성 측정 결과가 좋지 않다면 단순히 도체를 추가하기 전에 단자 접촉면, 체결 토크, 접속재 적합성, 도면상의 본딩 경로를 체계적으로 조사해야 합니다. 본딩은 보이는 금속을 연결하는 작업이 아니라 고장 시 사람의 손이 닿는 부분의 전위차를 관리하는 안전 설계입니다.
단면적과 보호 조건을 함께 검토하기
도체 선정은 굵을수록 안전하다는 단순한 판단으로 끝나지 않습니다. 접지도체와 보호도체의 단면적은 계통의 고장전류, 보호장치 차단 시간, 관련 도체의 크기, 기계적 강도, 설치 방법 등과 연결됩니다. 너무 작은 도체는 고장 시 열적 손상을 받을 수 있고, 반대로 설치 조건을 고려하지 않은 과도한 규격은 단자 체결과 배선 작업의 품질을 떨어뜨릴 수 있습니다. 정확한 선정은 KEC의 해당 표와 계산 조건, 제조사 자료, 현장 설계도서를 기준으로 해야 하며, 온라인 요약 글이나 다른 건물의 사례를 그대로 적용해서는 안 됩니다.
보호도체가 케이블 안에 함께 포함되는지, 별도 배선되는지, 금속 외함이나 금속관이 허용되는 보호 경로로 사용되는지에 따라서도 검토 항목이 달라집니다. 별도 도체라면 기계적 손상으로부터 보호되는지와 회로 도체와의 동행 배선 여부를 살펴야 하며, 케이블 내 도체라면 단자부까지 식별이 유지되는지 확인해야 합니다. 접지도체는 접지극 인근의 습기, 화학적 부식, 지중 매설, 외부 노출 조건을 특히 고려해야 합니다. 안전한 도체 선정은 규격표의 숫자를 고르는 일이 아니라 고장 시에도 끊어지지 않는 전체 경로를 설계하는 일입니다.
시공 때 자주 생기는 문제
현장에서 발견되는 대표적인 문제는 보호도체의 단자 누락, 임시 배선의 방치, 접속부 도장 미제거, 부적절한 압착, 노출된 접지선의 기계적 손상입니다. 분전반 교체나 기계 반입처럼 공정이 바뀌는 시점에는 기존 접지선을 풀었다가 다시 연결하지 않는 실수도 생길 수 있습니다. 접지선이 연결되어 보이더라도 단자 아래에 절연 피복이 끼어 있거나 와셔와 접촉면이 부식되어 있으면 기대한 연속성이 확보되지 않습니다. 사진 기록과 단자 번호 표기는 이런 실수를 줄이는 데 유용하며, 최종 통전 전에는 도면과 실제 배선을 대조하는 절차가 필요합니다.
접지도체 쪽에서는 접지극 연결부를 토양 속에 묻어 두고 추후 점검이 불가능해지는 사례도 주의해야 합니다. 필요한 시험점과 점검 가능한 접속부를 확보하지 않으면 저항 측정이나 보수 작업이 어려워집니다. 지중 접속부는 수분과 토양 성분의 영향을 오래 받으므로 승인된 접속 방법과 부식 대책이 필요합니다. 공사 중에는 다른 공정이 접지선을 절단하거나 접지봉 주변을 훼손할 수도 있으므로 인수인계 때 위치와 경로를 명확히 남겨야 합니다. 시공 품질은 설치 직후의 외관보다 시간이 지난 뒤에도 안전 경로가 유지되는지로 평가해야 합니다.
점검 순서: 눈으로 보고, 측정하고, 기록하기

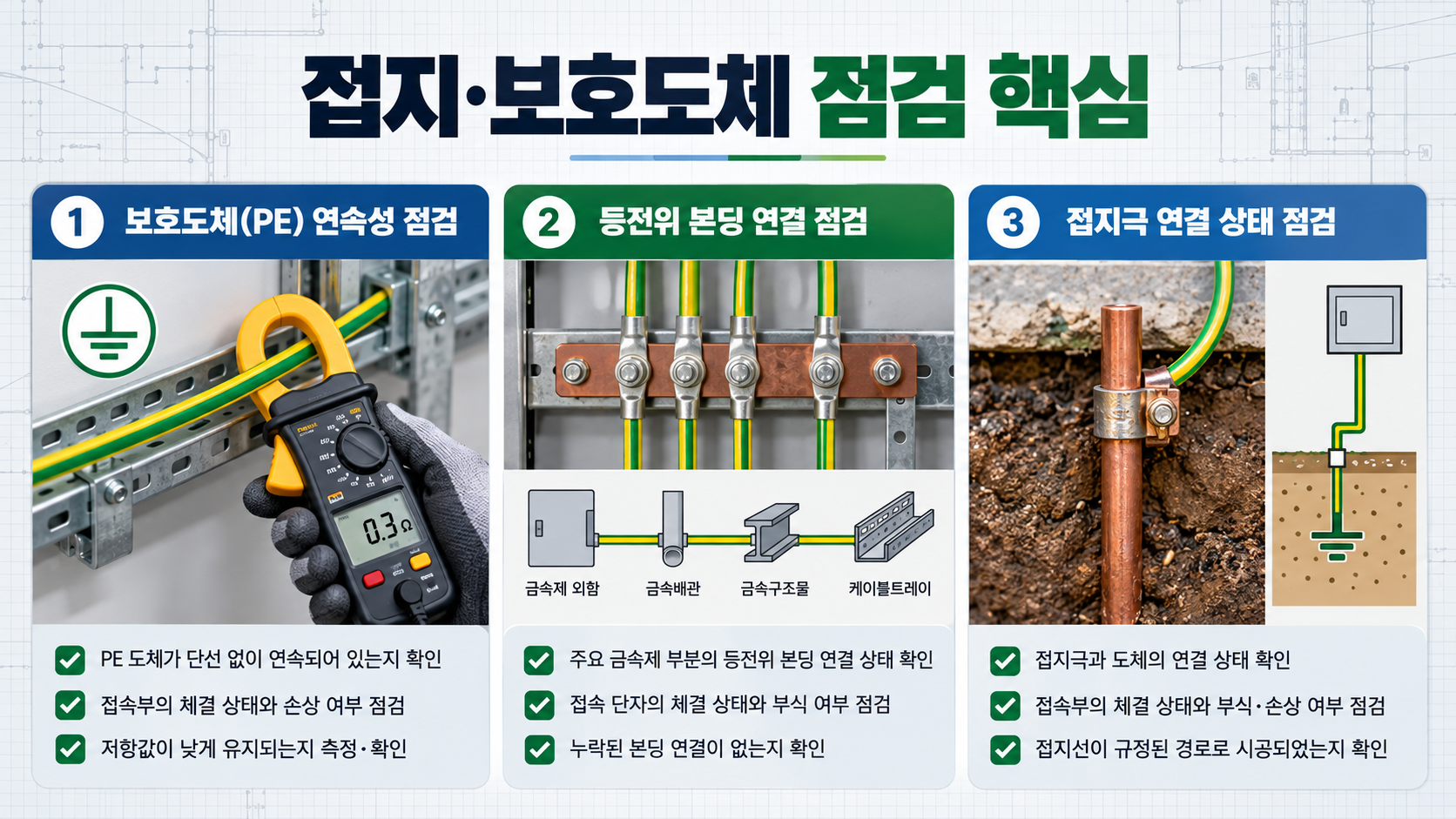

정기 점검은 먼저 전원 차단과 작업 허가, 무전압 확인 같은 안전 절차를 갖춘 뒤 시작해야 합니다. 그 다음 도면에서 주접지단자, 접지극, 분전반, 주요 기기 외함의 경로를 파악하고 현장에서 같은 경로를 따라갑니다. 녹색·황색 도체의 단선, 피복 손상, 과도한 굴곡, 느슨한 클램프, 부식, 열 변색, 무단 분기 여부를 살핍니다. 이어서 필요한 경우 적합한 시험기로 보호도체의 연속성이나 접지계통 상태를 측정합니다. 측정값은 날짜, 측정 지점, 사용 계측기, 설비 운전 상태와 함께 기록해야 다음 점검에서 변화 추이를 판단할 수 있습니다.
점검 결과가 기준에 맞지 않거나 접속 불량이 의심되면 원인을 확인하기 전까지 단순히 수치를 좋게 보이게 하는 임시 조치를 해서는 안 됩니다. 예를 들어 본딩 경로가 끊긴 경우에는 추가 선을 임시로 걸기보다 왜 끊겼는지, 설계상 원래 경로가 무엇인지, 다른 금속부에도 같은 문제가 있는지를 확인해야 합니다. 누전차단기 시험 버튼의 동작은 유용한 확인이지만 접지계통 전체의 연속성이나 접지극 상태를 대신하지 않습니다. 눈으로 보는 검사, 전기적 측정, 도면 검토, 조치 기록이 함께 갖춰질 때 점검의 신뢰도가 높아집니다.
개정 기준을 확인하는 실무 습관
KEC는 설비 방식과 적용 시점, 건축물 용도에 따라 검토해야 할 조항과 세부 조건이 달라질 수 있습니다. 그래서 개정 내용을 접했을 때는 요약 문구만 확인하지 말고 해당 설비에 적용되는 원문, 부속서, 관련 고시와 설계도서의 기준일을 함께 확인하는 습관이 필요합니다. 특히 신축과 기존 설비의 증설·보수는 적용 경과 규정이 다를 수 있으며, 감전 보호 방식도 계통 구성에 따라 달라집니다. 안전에 직결되는 판단은 전기설계자, 전기안전관리자, 시공 책임자와 협의해 문서로 남기는 것이 바람직합니다.
현장 교육에서는 접지도체와 보호도체의 정의를 외우게 하기보다 설비 사진과 단선결선도를 함께 보여 주는 방법이 효과적입니다. 작업자에게 접지봉으로 가는 선, 기기 외함으로 가는 선, 금속 구조물을 잇는 본딩선을 각각 찾아보게 하면 배선의 목적을 이해하기 쉬워집니다. 이후 변경 공사나 장애 대응 때도 도체를 함부로 제거하지 않고 어떤 안전 기능을 잃게 되는지 생각하게 됩니다. 기준 준수는 서류를 맞추는 마지막 단계가 아니라, 설비의 고장 상태를 미리 상상하고 사람의 접촉 위험을 줄이는 설계 과정입니다.
마무리: 연결 경로를 끝까지 따라가자
접지도체는 접지점과 접지극을 잇는 경로를, 보호도체는 기기의 노출도전부와 접지계통을 잇는 경로를 중심으로 이해하면 혼동이 줄어듭니다. 두 경로 모두 접지계통의 일부이지만, 고장 시 전류가 어디로 흐르고 사람이 닿을 수 있는 금속부의 전위를 어떻게 낮추는지라는 관점에서 각각 점검해야 합니다. 분전반 안의 단자 하나, 기기 외함의 접지 나사 하나, 지중 접지극의 연결부 하나가 전체 안전 경로의 약점이 될 수 있습니다. 그래서 설계·시공·점검에서는 출발점부터 끝점까지 연결이 유지되는지 확인하는 태도가 가장 중요합니다. 설비를 인수할 때는 접지계통을 별도 항목으로 표시하고, 사진 속 단자가 어느 회로와 연결되는지 쉽게 찾을 수 있게 관리 번호를 남기는 방법이 좋습니다. 이 기록은 고장 발생 뒤 원인을 추적하는 데도 도움이 되며, 정기 점검에서 같은 접속부를 반복 확인할 기준점이 됩니다. 안전한 접지는 연결 경로의 작은 누락도 허용하지 않는 관리에서 시작됩니다.
이 글의 핵심은 접지 관련 공사를 직접 판단하라는 뜻이 아니라, 어떤 정보를 확인해야 하는지 알기 쉽게 정리하는 데 있습니다. 실제 설비에서는 전압 등급, 계통 접지 방식, 보호장치, 설치 환경, 기존 설비 상태를 모두 고려해야 하므로 자격 있는 전문가의 판단이 필요합니다. 이상 징후가 있거나 접지선의 손상, 발열, 부식, 차단기 오동작이 의심되면 임시 수리보다 안전 확보와 전문 점검을 우선해야 합니다. 정확한 명칭과 연결 경로를 이해하는 것부터가 KEC 기반 전기안전 관리의 첫걸음입니다. 점검표에는 주접지단자 위치, 접지극 위치, 주요 기기의 보호도체 단자, 본딩 대상, 마지막 측정일을 표시해 두면 담당자가 바뀌어도 안전 정보를 이어갈 수 있습니다. 작은 개보수 공사라도 배선을 철거하거나 교체하기 전에는 보호도체와 접지도체가 지나가는 경로를 사진과 도면으로 남기는 편이 좋습니다. 비가 많이 오는 계절이나 결로가 생기는 기계실처럼 환경 변화가 큰 장소는 접속부의 부식과 절연 열화를 더 자주 확인해야 합니다. 또한 접지저항 측정값은 측정 방법과 토양 상태에 영향을 받을 수 있으므로 한 번의 숫자만으로 설비 전체를 단정하지 말고 과거 기록, 접속 상태, 보호도체 연속성 시험 결과를 함께 비교해야 합니다. 경고 표지와 단자 식별을 유지하는 일도 중요합니다. 누군가가 접지용 도체를 불필요한 선으로 오해해 제거하지 않도록 회로명과 기능을 명확히 표시하면 유지보수 과정의 실수를 크게 줄일 수 있습니다. 접지는 평소에는 조용히 존재하지만 절연 고장 순간에는 사람과 설비를 지키는 마지막 안전 경로가 되므로, 보이지 않는 연결을 꾸준히 관리하는 태도가 필요합니다. 점검 결과와 보수 이력은 설비 관리 문서에 반영하고, 다음 작업자가 같은 경로를 재현할 수 있도록 도면 개정 사항과 현장 표시를 일치시켜야 합니다.
