roll, pitch, yaw란

먼저 알아둘 핵심: 이동과 자세 회전은 다릅니다

roll, pitch, yaw는 비행기나 드론이 어느 곳으로 옮겨 갔는지를 말하는 단어가 아닙니다. 세 단어는 물체가 자기 중심을 기준으로 어느 방향으로 돌아갔는지, 다시 말해 자세가 어떻게 바뀌었는지를 구분하는 좌표 언어입니다. 비행기가 활주로를 따라 앞으로 가는 일은 위치 이동이고, 날개가 한쪽으로 기우는 일은 roll입니다. 기수가 들리거나 내려가는 일은 pitch이며, 위에서 내려다보았을 때 기수가 좌우로 방향을 트는 일은 yaw입니다. 이 차이를 먼저 잡아 두면 비행 영상, 게임 설정, 짐벌 메뉴에서 보이는 숫자를 훨씬 덜 헷갈리게 읽을 수 있습니다.

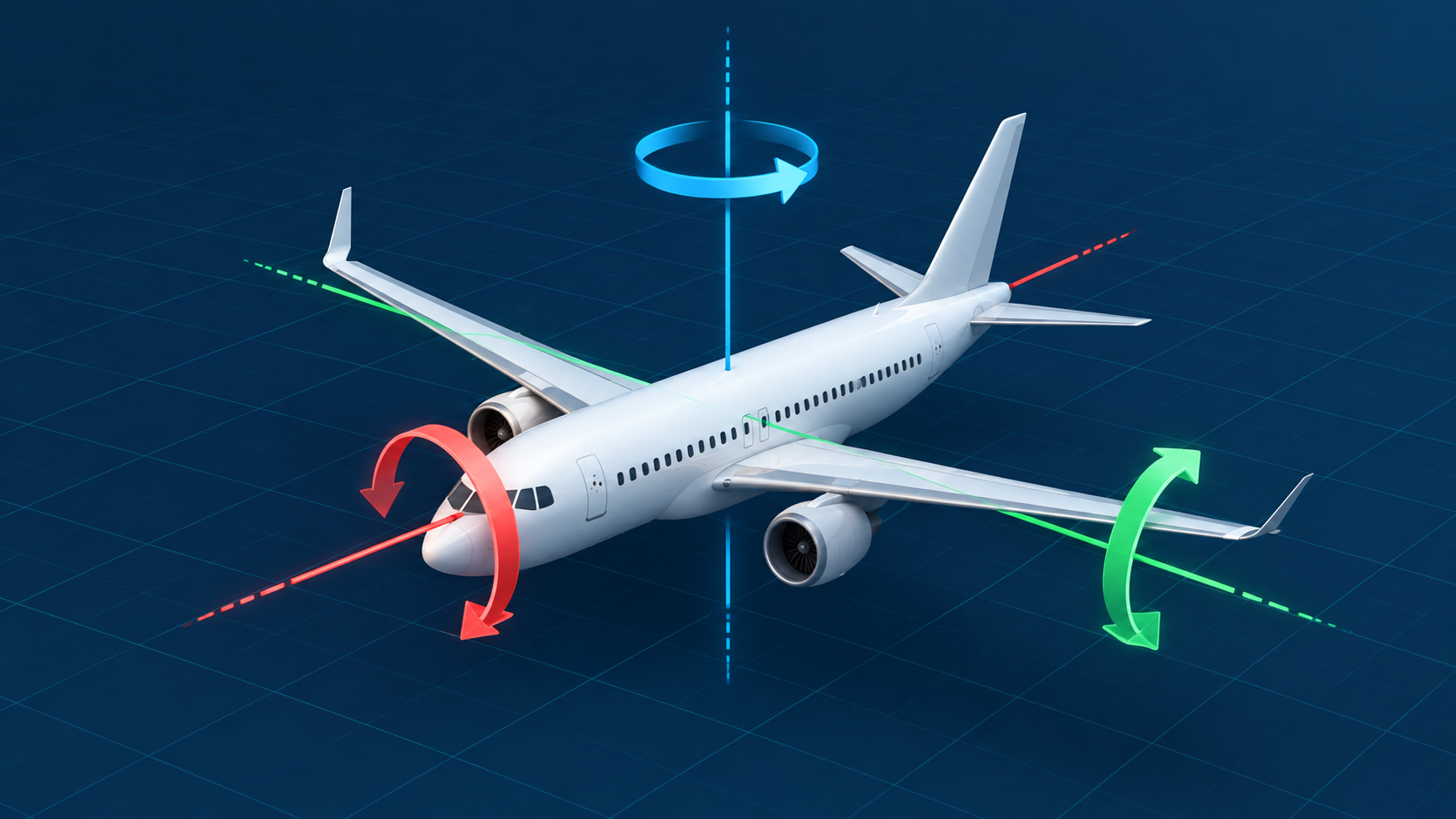

세 회전은 보통 물체에 고정된 가상의 축으로 설명합니다. 기수에서 꼬리로 이어지는 앞뒤 축, 왼쪽 날개 끝에서 오른쪽 날개 끝으로 이어지는 좌우 축, 바닥에서 천장을 향하는 위아래 축을 떠올리면 됩니다. 축 자체가 실제 막대처럼 보이는 것은 아니지만, 물체에 붙여 둔 기준선이라고 생각하면 충분합니다. 중요한 점은 관찰자의 시선이 아니라 물체의 기준으로 축을 잡는다는 사실입니다. 같은 장면을 옆에서 보느냐 위에서 보느냐에 따라 보이는 모양은 달라져도, 어느 축 주위의 회전인지는 변하지 않습니다.

Roll: 앞뒤 축을 중심으로 좌우 날개가 기울어지는 회전

roll은 기수와 꼬리를 잇는 앞뒤 축을 중심으로 도는 움직임입니다. 정면에서 비행기를 보면 한쪽 날개가 올라가고 다른 쪽 날개가 내려가는 모습으로 이해할 수 있습니다. 오른쪽 날개가 낮아지면 오른쪽으로 기운 상태, 왼쪽 날개가 낮아지면 왼쪽으로 기운 상태라고 말합니다. 고정익 항공기는 이 기울기를 이용해 양력의 방향을 바꾸므로, 선회를 시작할 때 roll이 자연스럽게 등장합니다. 단순히 날개가 비스듬해 보인다는 관찰을 넘어, 진행 방향을 바꾸기 위한 준비 동작이라는 점까지 기억하면 좋습니다.

roll angle은 이미 얼마나 기울어져 있는지를 나타내는 각도이고, roll rate는 그 기울기가 얼마나 빠르게 변하는지를 뜻합니다. 둘은 이름이 비슷하지만 조종감과 안전 판단에서 역할이 다릅니다. 가만히 30도 기울어진 비행기는 roll angle이 있지만 roll rate는 거의 없을 수 있습니다. 반대로 아주 짧은 순간에 자세를 세게 바꾸면 roll rate가 커집니다. 드론 조종기에서는 좌우로 기울이는 입력이 roll에 배정되는 일이 많고, 카메라에서는 수평선이 기울어진 정도를 보정하는 항목으로 나타납니다. 화면이 비뚤어졌다고 해서 yaw를 먼저 의심하면 안 되는 이유가 여기에 있습니다.

Pitch: 좌우 축을 중심으로 기수와 꼬리 높이가 달라지는 회전

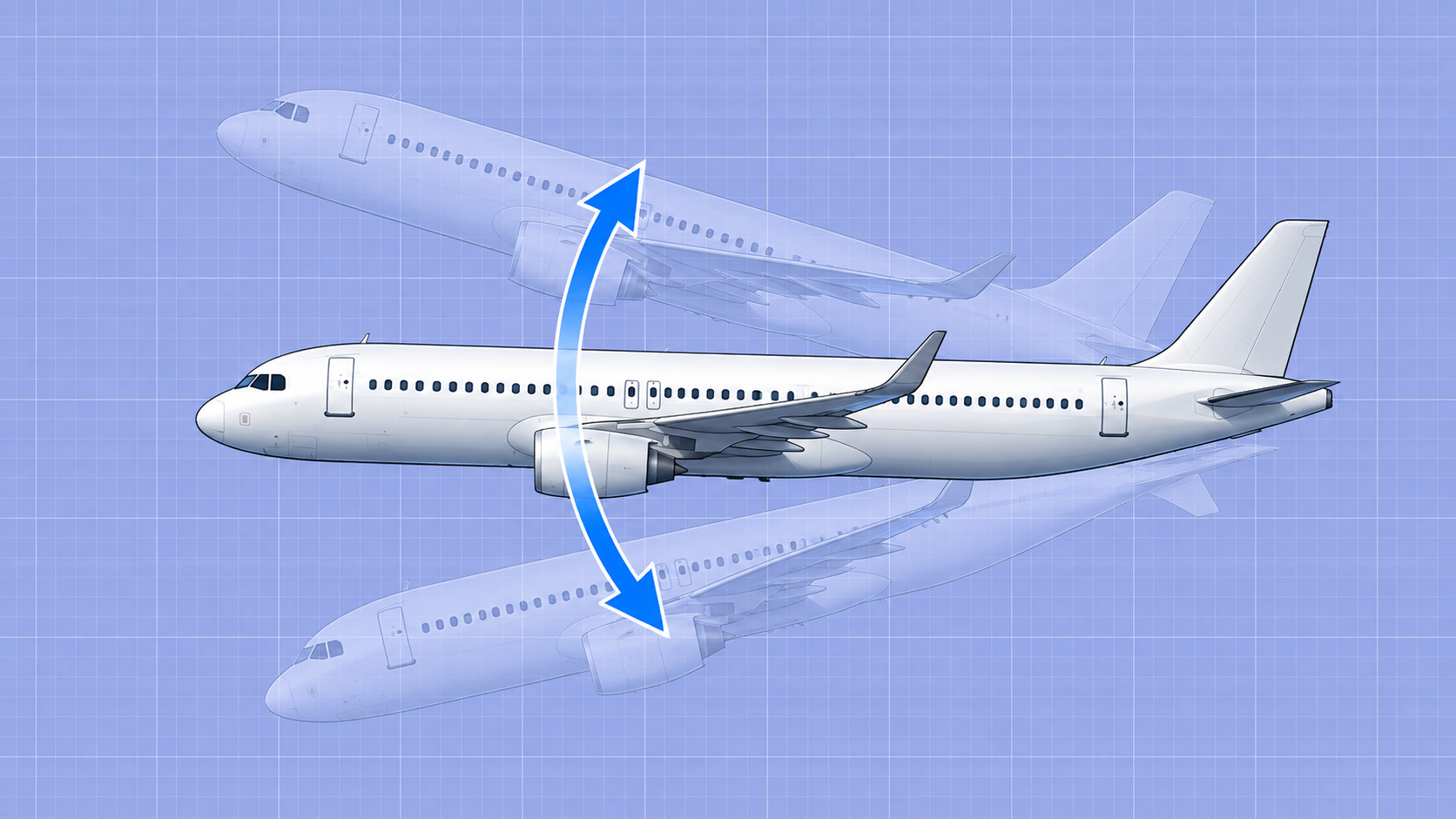

pitch는 왼쪽 날개와 오른쪽 날개를 가로지르는 좌우 축을 중심으로 생기는 회전입니다. 옆에서 볼 때 기수가 위로 들리면 pitch up, 아래로 숙여지면 pitch down이라고 부릅니다. 자동차가 급가속할 때 앞부분이 들리고 급제동할 때 앞부분이 내려앉는 모습도 pitch 감각을 떠올리는 데 도움이 됩니다. 항공기에서는 승강타의 움직임, 속도, 양력, 무게중심, 자동조종 장치가 함께 작용하므로 기수가 올라갔다고 해서 언제나 고도가 즉시 높아지는 것은 아닙니다. 용어는 자세를, 실제 비행 결과는 여러 물리 조건을 함께 설명한다는 차이를 구별해야 합니다.

드론과 액션캠 짐벌에서도 pitch는 매우 자주 쓰입니다. 카메라가 수평을 향하다가 아래 바닥을 보도록 고개를 숙이는 동작이 pitch 변화입니다. 여행 영상에서 하늘을 비추다가 인물이나 길로 시선을 내리는 전환도 같은 원리입니다. 다만 제품마다 메뉴의 기준점과 회전 방향 표시가 조금씩 다를 수 있으므로, 숫자의 부호만 보고 판단하기보다 실제 미리보기 화면을 함께 확인하는 편이 안전합니다. 센서 로그를 읽을 때도 pitch angle과 pitch rate, 기체 pitch와 카메라 pitch가 각각 무엇을 뜻하는지 분리해 두면 분석이 정확해집니다.

Yaw: 수직축을 중심으로 기수가 좌우 방향을 바꾸는 회전

yaw는 위아래로 선 수직축을 중심으로 도는 회전입니다. 위에서 비행기를 내려다볼 때 기수가 왼쪽이나 오른쪽을 향하도록 도는 장면을 생각하면 가장 쉽습니다. 사람이 제자리에서 몸통을 좌우로 돌려 다른 방향을 바라보는 동작도 yaw의 감각과 가깝습니다. 항공기에서는 주로 방향타가 yaw를 만들고, 드론에서는 각 로터의 토크 차이가 기체의 방위를 바꾸는 데 쓰입니다. 지도에서 동쪽을 향하던 차량이 북쪽으로 방향을 틀었다면 진행 경로뿐 아니라 차체의 heading이 달라졌다는 뜻이며, 이 heading 변화와 연결되는 회전이 yaw입니다.

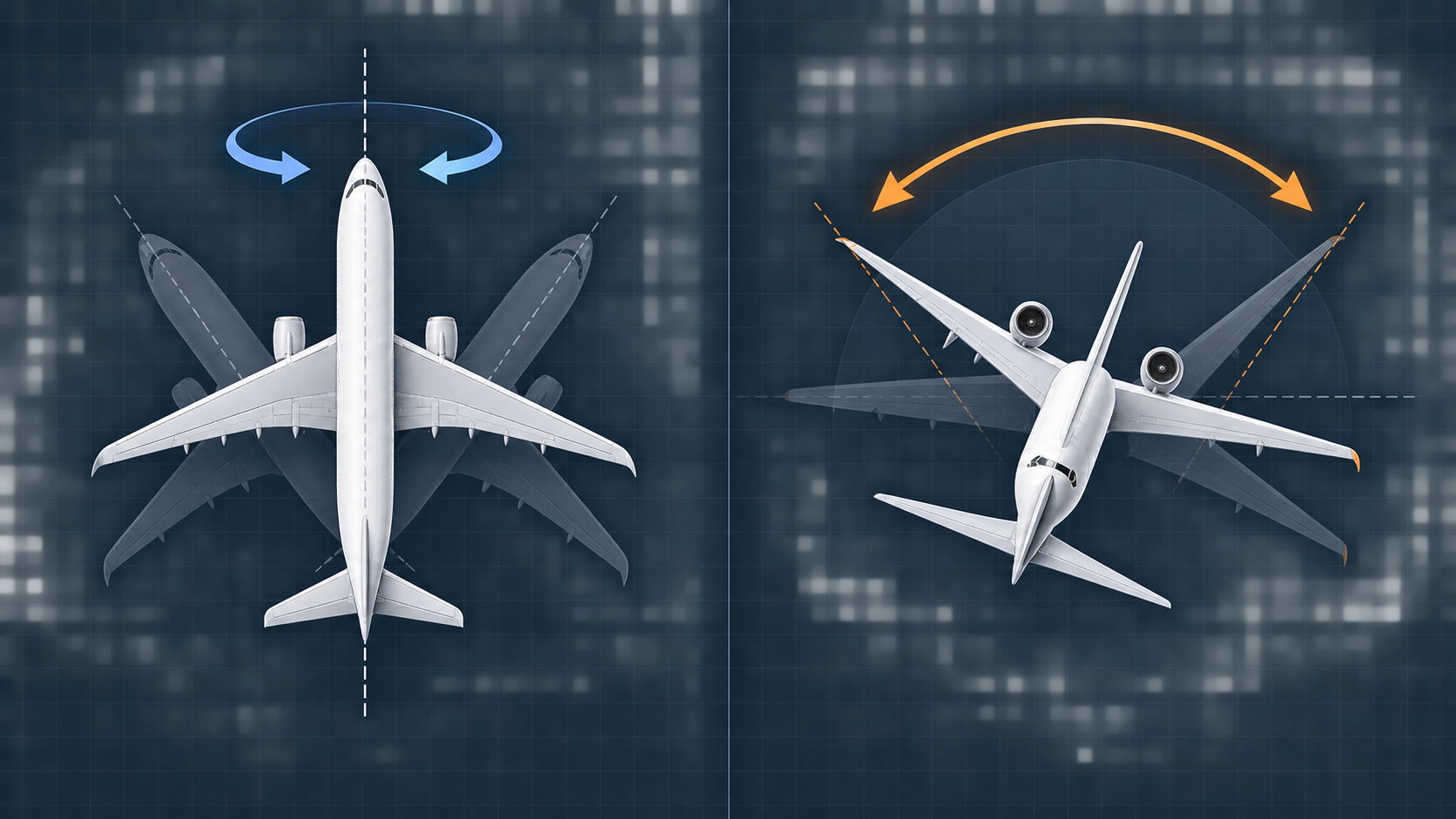

yaw와 선회는 관련이 있지만 같은 말은 아닙니다. 비행기는 대개 roll로 기울어 양력 방향을 바꾸며 곡선 경로를 만들고, 그 과정에서 yaw도 함께 조절합니다. 방향타만 과도하게 쓰면 기체가 옆으로 미끄러지는 sideslip이 생길 수 있어서 실제 조종에서는 여러 조종면을 조화롭게 사용합니다. 카메라에서는 수평으로 좌우를 둘러보는 팬 동작을 yaw라고 부르는 경우가 많습니다. 그래서 게임의 마우스 좌우 움직임, 파노라마 촬영의 좌우 회전, 로봇의 방위각 제어를 이해할 때도 yaw라는 단어가 반복해서 나옵니다.

세 축을 한 번에 구분하는 가장 쉬운 방법

헷갈릴 때는 무엇이 위아래로 바뀌는지보다 어느 축이 물체를 관통하는지를 먼저 묻는 방법이 좋습니다. 기수에서 꼬리로 이어지는 선을 중심으로 좌우 날개 높이가 바뀌면 roll입니다. 왼쪽 날개에서 오른쪽 날개로 이어지는 선을 중심으로 기수와 꼬리 높이가 바뀌면 pitch입니다. 바닥에서 천장으로 향하는 선을 중심으로 기수가 좌우 방위를 바꾸면 yaw입니다. 종이 비행기나 펜을 손에 들고 천천히 돌려 보면 이 세 문장이 단순 암기보다 오래 남습니다. 특히 관찰 위치를 바꿔도 축의 정의는 물체에 붙어 있다는 점을 되새겨 보세요.

축의 방향을 반대로 그렸다고 해서 회전 종류가 바뀌는 것은 아니지만, 양수와 음수의 부호 규칙은 달라질 수 있습니다. 공학 문서에서는 오른손 법칙으로 양의 회전 방향을 정하는 일이 흔하고, 소프트웨어에서는 화면 좌표와 월드 좌표가 별도로 존재할 수 있습니다. 따라서 API나 센서 문서에서 roll 값이 예상과 반대로 보이면 버그라고 단정하기 전에 좌표계 정의, 단위가 도인지 라디안인지, 회전 적용 순서가 무엇인지를 확인해야 합니다. 이 확인 없이 값만 뒤집으면 다음 단계의 계산이나 제어가 더 크게 어긋날 수 있습니다.

항공기·드론·게임·카메라에서 실제로 어떻게 쓰이나

고정익 항공기는 선회할 때 보통 roll로 먼저 기울기를 만들고, 필요에 따라 yaw를 조절하며, pitch로 속도와 자세 변화에 대응합니다. 하지만 이는 입문용 설명이며 실제 비행은 바람, 적재 상태, 엔진 추력, 조종면 특성, 자동비행 보정이 동시에 영향을 줍니다. 조종 교육이나 실제 운항에서는 간단한 인터넷 설명만으로 조작 결정을 내리면 안 되고, 해당 기체의 공식 매뉴얼과 교육 절차를 따라야 합니다. 용어를 이해하는 일은 좋은 출발점이지만 조종 기술 그 자체를 대신하지는 않습니다.

쿼드콥터는 네 개 이상의 로터 출력을 다르게 만들어 세 축의 회전을 만듭니다. 좌우 로터의 힘 차이는 roll, 앞뒤 로터의 힘 차이는 pitch에 주로 연결되며, 시계 방향과 반시계 방향 로터 사이의 토크 균형을 바꾸면 yaw가 생깁니다. 게임 엔진에서는 캐릭터나 카메라의 방향 값을 이 세 축으로 저장하거나, 내부적으로는 쿼터니언을 사용한 뒤 화면에 읽기 쉬운 각도로 보여 주기도 합니다. 카메라 짐벌에서는 수평선 기울기 보정이 roll, 렌즈를 위아래로 향하게 하는 동작이 pitch, 좌우 팬이 yaw라는 식으로 연결됩니다.

회전 방향과 기준 프레임을 확인하는 습관

같은 roll, pitch, yaw라는 표기라도 기준 프레임이 기체에 붙어 있는지, 지면에 고정되어 있는지에 따라 해석이 달라질 수 있습니다. 기체 좌표계는 항공기나 로봇이 방향을 바꿀 때 함께 돌아가며, 월드 좌표계는 방이나 지도처럼 외부에 고정된 기준을 사용합니다. 예를 들어 카메라가 이미 왼쪽을 향한 뒤 pitch를 바꾸면, 처음 정면을 향했을 때 상상한 위아래 방향과 화면상 움직임이 다르게 느껴질 수 있습니다. 개발 문서에서 local rotation, world rotation, body frame, navigation frame 같은 말을 만났다면 먼저 어느 기준을 말하는지 찾아야 합니다. 이 한 줄의 정의를 건너뛰면 값의 부호와 축 이름을 아무리 외워도 예상한 동작을 재현하기 어렵습니다.

회전 순서도 반드시 확인해야 합니다. 컴퓨터 그래픽이나 로봇 소프트웨어는 yaw 다음 pitch 다음 roll처럼 정해진 순서로 세 각을 적용할 수 있는데, 순서를 바꾸면 같은 세 숫자라도 최종 자세가 달라집니다. 이는 숫자가 틀린 것이 아니라 앞선 회전으로 축의 방향이 달라졌기 때문입니다. 현장에서 값을 비교할 때는 장치가 ZYX 순서를 쓰는지 XYZ 순서를 쓰는지, 내재 회전인지 외재 회전인지, 각도를 도 단위로 표시하는지 라디안으로 저장하는지까지 함께 기록하는 편이 좋습니다. 특히 여러 제조사의 짐벌과 센서를 연결할 때는 변환 규칙을 문서화하지 않으면 화면이 뒤집히거나 조작 방향이 반대로 느껴지는 문제가 생길 수 있습니다.

센서 값은 측정값이 아니라 추정값일 수 있습니다

휴대전화나 드론의 자세 화면은 대개 한 종류의 센서가 즉시 알려 주는 절대 정답이 아닙니다. 자이로스코프는 빠른 회전 변화를 잘 감지하지만 시간이 지나면 작은 오차가 누적될 수 있고, 가속도계는 중력 방향을 참고하지만 가속이나 진동이 큰 상황에서는 흔들릴 수 있습니다. 자력계는 방위 보정에 도움을 주지만 주변 금속, 전류, 자석의 영향을 받습니다. 장치는 이런 신호를 필터로 결합해 roll, pitch, yaw를 추정합니다. 따라서 요동치는 탈것이나 전자 장비 근처에서 yaw가 천천히 흔들린다고 해서 곧바로 기체가 그만큼 회전했다고 판단하기보다는 센서 환경과 보정 상태를 함께 살펴야 합니다.

보정 절차가 필요한 이유도 여기에 있습니다. 드론을 평평한 곳에 놓고 초기화하거나, 짐벌이 수평을 잡도록 캘리브레이션하는 과정은 센서가 기준 자세를 올바르게 이해하게 돕습니다. 앱이 안내하는 방향으로 장비를 천천히 돌리는 동작은 자력계가 주변 자기 환경을 학습하도록 하는 경우가 많습니다. 다만 실제 항공 안전과 관련된 장비는 임의의 인터넷 요령으로 보정하지 말고 제조사 지침을 우선해야 합니다. 보정 뒤에는 좁은 범위에서 움직임을 시험해 화면의 roll, pitch, yaw 표시가 실제 움직임과 일치하는지 확인하는 편이 좋습니다.

사진과 영상에서 세 축을 바로 알아보는 예시

사진을 찍을 때 수평선이 한쪽으로 기울어져 있다면 가장 먼저 roll을 떠올리면 됩니다. 인물이 똑바로 서 있어도 건물과 바다가 대각선으로 흐르면 카메라가 렌즈를 향하는 축 주위로 돌아간 것입니다. 반대로 하늘에서 발밑으로 시선이 내려가거나 높은 건물 꼭대기를 보도록 렌즈가 들리면 pitch가 변한 것입니다. 풍경을 왼쪽에서 오른쪽으로 훑는 파노라마나 인터뷰 대상자 사이를 수평으로 이동하는 팬은 yaw 변화로 이해할 수 있습니다. 세 가지를 장면과 연결해 두면 촬영 장비의 축 잠금, 속도 제한, 부드러운 전환 기능을 고를 때 메뉴의 뜻을 빠르게 파악할 수 있습니다.

짐벌을 사용할 때는 원하는 화면 언어에 맞춰 축을 제한하는 일이 많습니다. 걷는 동안 수평선이 흔들리지 않게 하려면 roll 안정화가 중요하고, 피사체를 따라 부드럽게 좌우로 돌리려면 yaw 추적 속도를 조절합니다. 위아래 구도를 급하게 바꾸지 않으려면 pitch 범위와 반응 속도를 점검합니다. 그러나 모든 축을 강하게 잠그면 사용자의 의도와 다른 뻣뻣한 화면이 나올 수 있으므로 촬영 전 짧은 테스트가 필요합니다. 장비마다 축 이름은 같아도 follow, lock, POV 같은 모드의 동작 조합이 다르므로, 실제 화면에서 어느 축이 따라오는지를 확인하는 것이 가장 확실합니다.

학습과 문제 해결을 위한 작은 체크리스트

새 장비나 프로그램에서 RPY 값을 보게 되면 다섯 가지를 차례로 확인해 보세요. 첫째, 값이 기체의 자세인지 카메라의 자세인지 구분합니다. 둘째, 기준 좌표계가 로컬인지 월드인지 확인합니다. 셋째, 단위가 도인지 라디안인지 살핍니다. 넷째, 양수 회전의 방향과 축의 화살표를 문서에서 찾습니다. 다섯째, 회전 적용 순서와 값이 angle인지 rate인지 구별합니다. 이 체크리스트는 값이 이상해 보이는 상황에서 추측으로 설정을 바꾸는 일을 줄여 줍니다. 특히 다른 사람의 코드나 로그를 전달받았을 때는 숫자만 복사하지 말고 이 배경 정보도 함께 받아야 재현 가능한 분석이 됩니다.

직접 이해하고 싶다면 스마트폰을 책상 위에 놓고 한 번에 한 축만 바꿔 보는 연습이 좋습니다. 화면을 기울여 수평선이 바뀌는 모습을 보며 roll을, 위아래로 들어 올려 시선이 달라지는 모습을 보며 pitch를, 책상 위에서 좌우로 돌려 나침반 방위가 달라지는 모습을 보며 yaw를 관찰할 수 있습니다. 이후에는 같은 동작을 드론 시뮬레이터나 3차원 뷰어에서 반복해 보세요. 눈으로 본 변화와 숫자 표시를 연결하면 세 용어가 외워야 할 영어 약자가 아니라 공간을 설명하는 실용적인 언어라는 사실이 분명해집니다.

숫자를 읽을 때 주의할 점과 마무리

roll, pitch, yaw는 서로 완전히 독립된 버튼처럼 보이지만 실제로는 같은 자세를 여러 방식으로 표현하는 과정에서 얽힐 수 있습니다. 특히 오일러 각을 특정 순서로 적용하면 한 축의 회전이 다음 축의 기준을 바꾸고, 어떤 각도에서는 짐벌락처럼 직관이 무너지는 문제가 생길 수 있습니다. 그래서 정밀한 자세 추정 장치나 3차원 그래픽은 쿼터니언, 회전 행렬, 센서 융합 필터를 이용하기도 합니다. 초보자가 당장 수학을 모두 익힐 필요는 없지만, 값 세 개가 절대적으로 단순한 독립 축은 아니라는 사실을 알아 두면 고급 자료를 만났을 때 당황하지 않습니다.

용어를 정확히 쓰는 가장 좋은 방법은 관찰한 장면을 축과 결과로 나누어 말하는 것입니다. 예를 들어 화면이 기울었다면 앞뒤 축 주위의 roll 변화를, 렌즈가 하늘에서 바닥으로 향했다면 좌우 축 주위의 pitch 변화를, 기수가 다른 방위를 향했다면 수직축 주위의 yaw 변화를 설명하면 됩니다. 이렇게 기록하면 팀원 사이의 모호한 표현을 줄일 수 있고, 로그를 다시 볼 때도 어떤 문제가 발생했는지 빠르게 추적할 수 있습니다.

정리하면 roll은 앞뒤 축 주위에서 좌우로 기울어지는 회전, pitch는 좌우 축 주위에서 기수와 꼬리 높이가 바뀌는 회전, yaw는 수직축 주위에서 방위가 바뀌는 회전입니다. 비행기 그림에 세 축을 직접 표시하고, 드론이나 휴대전화를 손에 들어 각각의 방향으로 돌려 보는 연습을 해 보세요. 이후 장비 메뉴나 개발 문서에서 RPY라는 약자를 만나면 위치 이동인지 자세 회전인지, 어떤 좌표계와 단위를 쓰는지, 카메라 기준인지 기체 기준인지 차례로 확인하면 훨씬 정확하게 해석할 수 있습니다. 이해가 막히는 부분은 축 하나와 시점 하나만 남긴 단순한 그림으로 다시 돌아가 확인하면 됩니다. 복잡한 장비의 값도 이 기본 구분에서 출발해 차근차근 읽을 수 있습니다.
