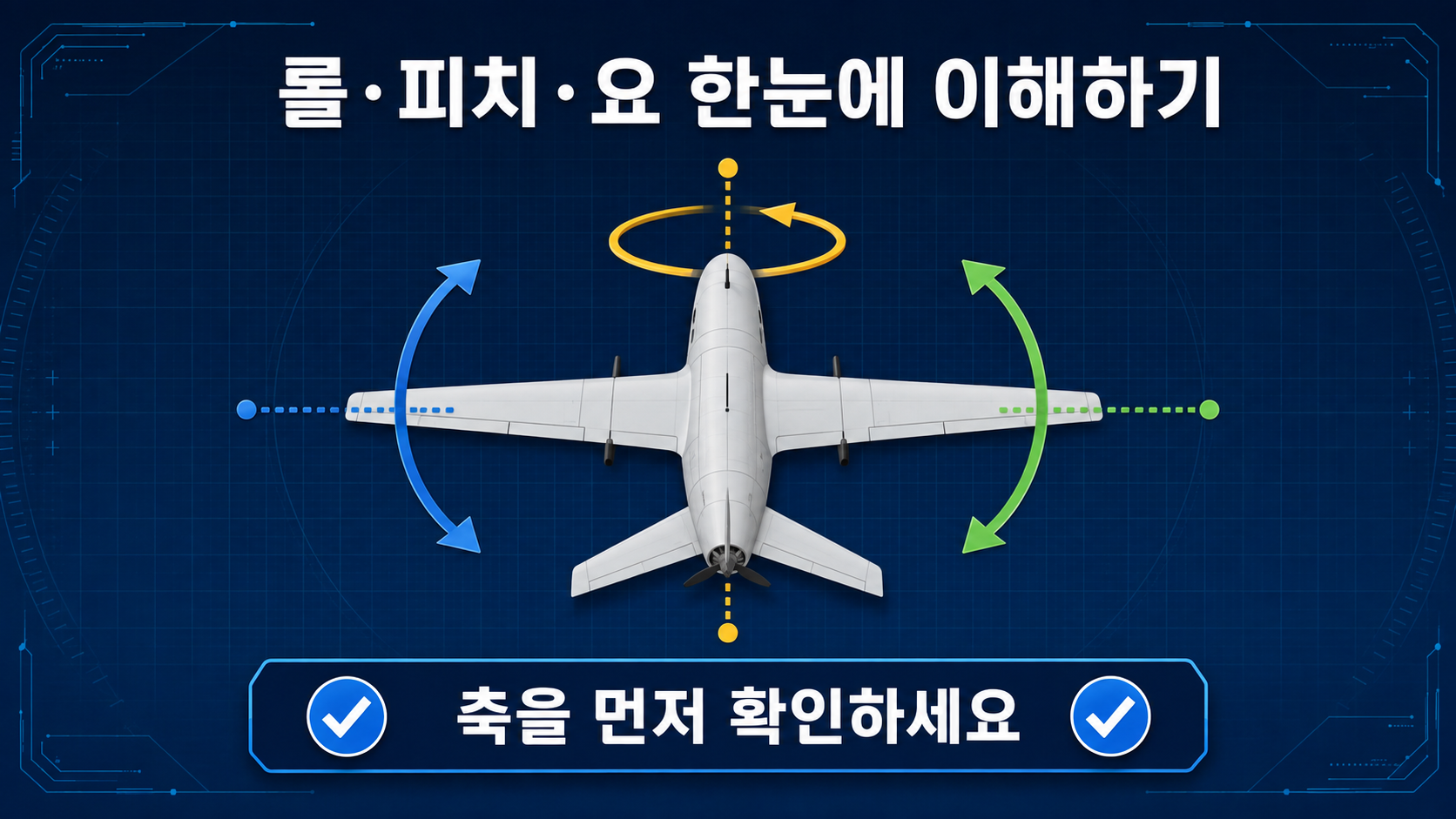

롤·피치·요란? 비행체 회전축 쉽게 이해하기
롤·피치·요는 비행체가 어느 축을 중심으로 회전하는지 설명하는 기본 용어입니다. 기체의 축을 기준으로 보면 드론과 항공기의 자세 변화를 훨씬 정확하게 읽을 수 있습니다.

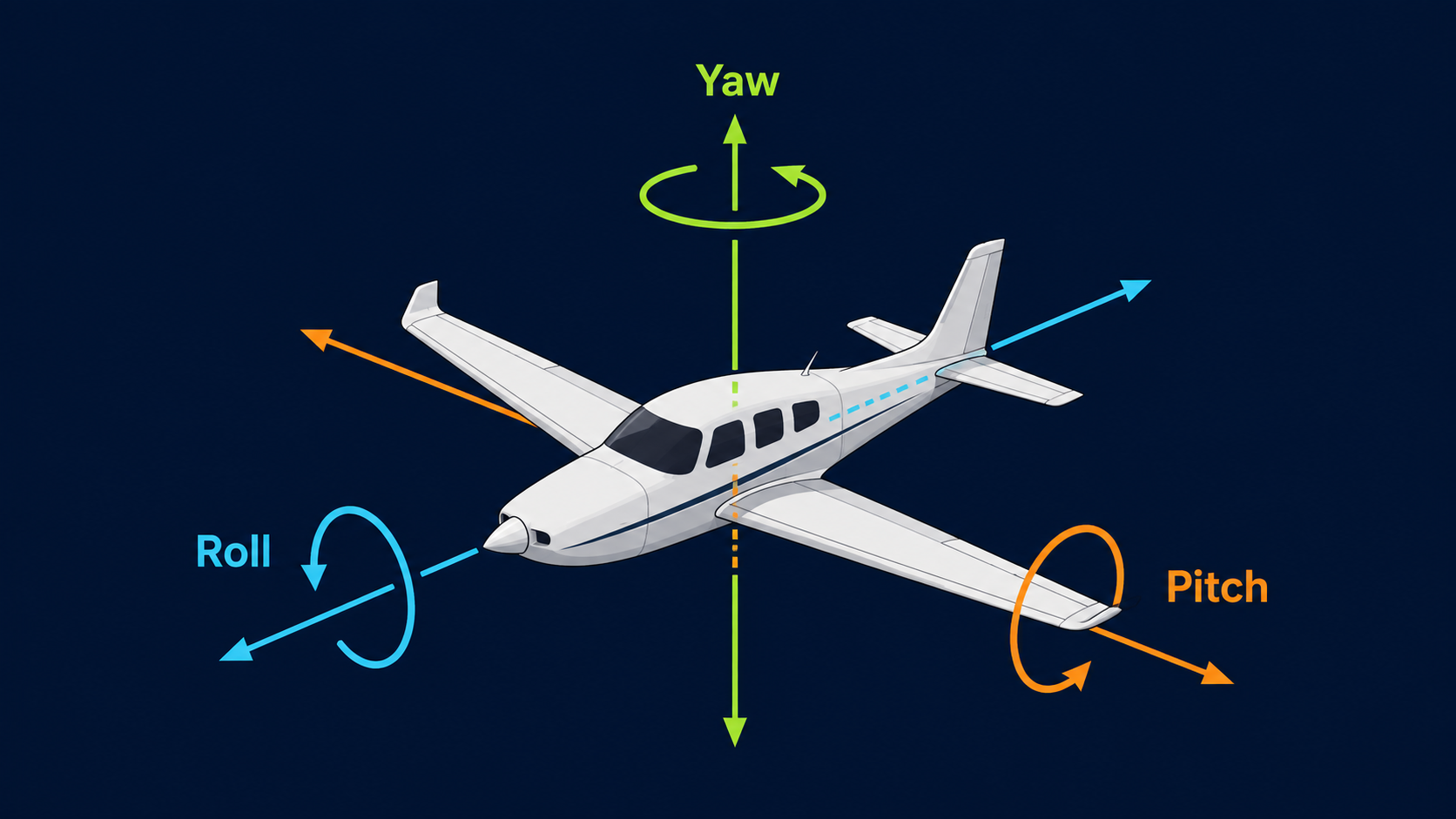

먼저 잡아야 할 핵심: 회전축과 움직임을 분리하기
롤·피치·요는 비행체가 공중에서 어떤 자세로 움직이는지 설명하는 세 가지 회전 이름입니다. 처음에는 왼쪽, 위쪽, 방향 전환처럼 눈에 보이는 결과만 떠올리기 쉬운데, 정확한 기준은 기체에 고정된 세 개의 축입니다. 기체의 앞뒤를 잇는 축을 중심으로 기울면 롤, 좌우를 잇는 축을 중심으로 코가 들리거나 내려가면 피치, 위아래 축을 중심으로 기수 방향이 바뀌면 요입니다. 같은 동작을 다른 위치에서 보면 화면상의 방향이 달라 보일 수 있으므로, 관찰자의 왼쪽이 아니라 기체의 코와 날개를 기준으로 판단하는 습관이 중요합니다. 이 기준을 먼저 세우면 드론 앱의 표시, 항공 영상의 설명, 자동차나 카메라의 자세 센서 용어까지 한 번에 연결됩니다.
롤(roll): 앞뒤 축을 중심으로 하는 좌우 기울기
롤은 기체의 코에서 꼬리까지 곧게 이어지는 앞뒤 축을 중심으로 좌우 날개가 기울어지는 회전입니다. 오른쪽 날개가 내려가고 왼쪽 날개가 올라가면 오른쪽 롤이라고 부르며, 반대면 왼쪽 롤입니다. 여기서 자주 생기는 오해는 기체가 오른쪽으로 이동하면 무조건 롤이라고 생각하는 것입니다. 실제로는 기울어진 결과로 옆 방향 움직임이 따라올 수 있지만, 롤이라는 말 자체는 위치 이동이 아니라 자세의 회전을 가리킵니다. 고정익 항공기는 보통 롤로 선회에 필요한 기울기를 만들고, 멀티콥터 드론은 롤을 이용해 옆으로 가속합니다. 조종 화면을 볼 때는 두 날개 끝 중 어느 쪽이 낮아졌는지 먼저 확인하면 이름을 빠르게 판별할 수 있습니다.
피치(pitch): 좌우 축을 중심으로 코가 오르내리는 회전
피치는 양쪽 날개를 가로지르는 좌우 축을 중심으로 기수와 꼬리가 위아래로 움직이는 회전입니다. 기수가 위로 들리면 노즈업 피치, 아래로 숙여지면 노즈다운 피치라고 이해하면 됩니다. 상승과 피치를 같은 말로 취급하면 판단이 흐려질 수 있습니다. 기수가 위를 향한다고 해서 곧바로 고도가 올라가는 것은 아니고, 속도·추력·바람·기체의 상태에 따라 실제 비행 경로는 달라질 수 있기 때문입니다. 반대로 고도를 유지하면서도 순간적으로 피치 자세를 바꾸는 경우도 있습니다. 피치를 확인할 때는 기체의 옆모습을 상상하고 코와 꼬리 중 어느 쪽이 높은지를 보는 방법이 가장 안정적입니다. 스마트폰을 위로 세웠다가 앞뒤로 기울여 보는 동작도 피치의 감각을 익히는 데 도움이 됩니다.
요(yaw): 수직 축을 중심으로 기수 방향을 바꾸는 회전
요는 기체를 위에서 내려다봤을 때 중심의 수직 축을 기준으로 기수가 왼쪽이나 오른쪽을 향하게 되는 회전입니다. 책상 위의 모형 비행기를 수평으로 둔 채 빙글 돌리는 모습을 떠올리면 요를 이해하기 쉽습니다. 드론에서 요 입력은 주로 바라보는 방향을 바꾸는 데 쓰이며, 기체가 크게 기울지 않아도 수행할 수 있습니다. 다만 바람이나 비행 제어가 함께 작동하면 화면에서는 이동까지 동반된 것처럼 보일 수 있으므로, 요의 정의를 ‘방향각의 회전’으로 좁혀 기억하는 편이 정확합니다. 초보자는 좌우로 기우는 롤과 기수만 돌리는 요를 혼동하기 쉽습니다. 위에서 본 평면에서는 요, 정면에서 본 날개 높이 차이에서는 롤이라는 두 장면을 번갈아 떠올리면 구별이 또렷해집니다.
세 용어를 한 장면에서 구별하는 빠른 방법
영상이나 시뮬레이터에서 자세 변화가 보이면 먼저 기체의 코가 어디를 향하는지 정하고, 다음으로 회전의 중심이 된 축을 찾습니다. 양 날개가 서로 반대 높이로 움직였으면 롤, 코와 꼬리가 상하로 갈렸으면 피치, 위에서 본 방향만 달라졌으면 요입니다. 이 순서를 쓰면 ‘왼쪽으로 돌았다’처럼 결과만 보고 성급하게 이름을 붙이는 실수를 줄일 수 있습니다. 특히 카메라가 기체를 따라 움직이는 영상은 화면 자체가 회전하기 때문에 더 헷갈립니다. 이런 경우 화면의 상하가 아니라 기체의 동체선, 날개선, 수직 꼬리날개를 기준선으로 삼아야 합니다. 세 회전은 실제 비행에서 따로만 나타나지 않고 동시에 섞여 나타날 수 있으므로, 한 프레임씩 나누어 각 축의 변화를 관찰하는 것이 좋습니다.
드론 조종에서 롤·피치·요가 맡는 역할
일반적인 모드 2 드론 조종에서는 오른쪽 스틱의 좌우가 롤, 앞뒤가 피치이고 왼쪽 스틱의 좌우가 요인 경우가 많습니다. 하지만 조종기 모드와 앱 설정에 따라 배치가 달라질 수 있으므로, 용어의 뜻과 실제 스틱 배치를 분리해서 확인해야 합니다. 롤과 피치는 기체를 기울여 수평 이동을 만들기 때문에 좁은 공간에서는 작은 입력부터 연습하는 편이 안전합니다. 요는 카메라가 보는 방향을 바꾸는 데 유용하지만, 기체의 앞 방향이 달라지면 이후의 롤·피치 입력이 어느 지리적 방향으로 이어지는지도 함께 달라집니다. 따라서 초보 비행에서는 기체 앞쪽을 눈으로 계속 확인하고, 요를 돌린 직후에는 잠시 멈춰 새 방향을 인식하는 절차가 사고 예방에 도움이 됩니다.
항공기 선회에서 세 축이 함께 작동하는 이유
항공기는 방향을 바꿀 때 롤로 기체를 기울이고, 그 기울기로 양력이 향하는 방향을 바꾸어 선회합니다. 이 과정에서 원하는 고도와 속도를 유지하려면 피치와 추력 조절도 함께 필요해질 수 있습니다. 또 기체가 미끄러지지 않고 자연스럽게 회전하도록 요 방향의 조정이 보태지는 경우가 있습니다. 그래서 실제 비행에서는 롤·피치·요를 완전히 독립된 세 동작으로만 보지 않고, 각각의 축을 이해한 뒤 조합으로 해석해야 합니다. 다만 용어 시험이나 기본 교육에서는 각 축의 정의를 분명하게 구분하는 것이 우선입니다. ‘선회는 요만으로 한다’거나 ‘상승은 피치 하나로 끝난다’는 식의 단순화는 기초 개념을 설명할 때도 오해를 남길 수 있습니다.
카메라·게임·센서에서 같은 용어가 쓰이는 까닭
롤·피치·요는 항공 분야에만 쓰이는 말이 아니라 3차원 물체의 방향을 표현하는 공통 언어입니다. 스마트폰 화면이 가로세로로 돌아가는 동작, 짐벌 카메라가 수평을 잡는 동작, 자동차의 자세 제어 센서, 로봇의 팔과 몸체 방향에서도 같은 축 개념이 활용됩니다. 다만 제품마다 좌표계의 시작 방향과 양수·음수 표기가 다를 수 있어, 숫자값을 비교할 때는 매뉴얼의 축 그림을 확인해야 합니다. 예를 들어 어떤 프로그램은 위쪽 축을 Z축으로 두고, 다른 시스템은 화면 좌표를 기준으로 표시할 수 있습니다. 이름 자체의 직관적 의미를 아는 것과 데이터의 부호 규칙을 확인하는 것은 별개의 단계입니다. 이 차이를 알면 같은 ‘yaw 30도’라는 값도 어떤 기준에서 측정됐는지 먼저 묻게 됩니다.
헷갈리기 쉬운 표현: 기울기·방향·고도를 섞지 않기
롤, 피치, 요를 설명할 때 기울기, 방향, 고도, 속도라는 단어가 한 문장에 함께 나오면 의미가 섞이기 쉽습니다. 롤은 좌우 기울기라는 자세 변화이고, 피치는 코가 들리고 숙여지는 자세 변화이며, 요는 수평면에서 바라보는 방향의 회전입니다. 고도는 지면이나 기준면에서 얼마나 높은지, 속도는 얼마나 빨리 이동하는지를 말하므로 세 회전축과 직접 같은 범주가 아닙니다. 물론 실제 조종에서는 피치가 전진 속도에 영향을 주고 롤이 옆 이동을 만들며 요가 진행 방향 판단에 영향을 주지만, 이것은 제어 결과의 연결 관계입니다. 공부할 때는 ‘축을 중심으로 한 회전’이라는 정의를 먼저 말한 뒤, 그다음에 비행 결과를 덧붙이면 설명이 흔들리지 않습니다.
사진과 영상으로 연습하는 관찰 순서
정지 사진 한 장으로는 회전의 방향을 완전히 알기 어렵지만, 어느 축을 기준으로 자세가 달라졌는지는 연습할 수 있습니다. 먼저 기체의 정면·측면·윗면 중 어떤 시점인지 표시하고, 다음으로 동체의 앞뒤선과 날개선을 가볍게 그어 봅니다. 두 장면을 비교할 때 날개선이 기울면 롤, 동체 앞뒤선이 위아래로 바뀌면 피치, 윗면에서 기수의 방위가 바뀌면 요라는 기준을 적용합니다. 영상에서는 재생 속도를 낮추고 같은 기준선을 연속해서 추적하면 효과가 큽니다. 카메라 자체가 흔들리는 장면은 배경의 수평선보다 기체의 고정 부품을 중심으로 보아야 합니다. 짧은 영상이라도 이 순서를 반복하면 용어를 암기하지 않고도 눈으로 분류할 수 있습니다.

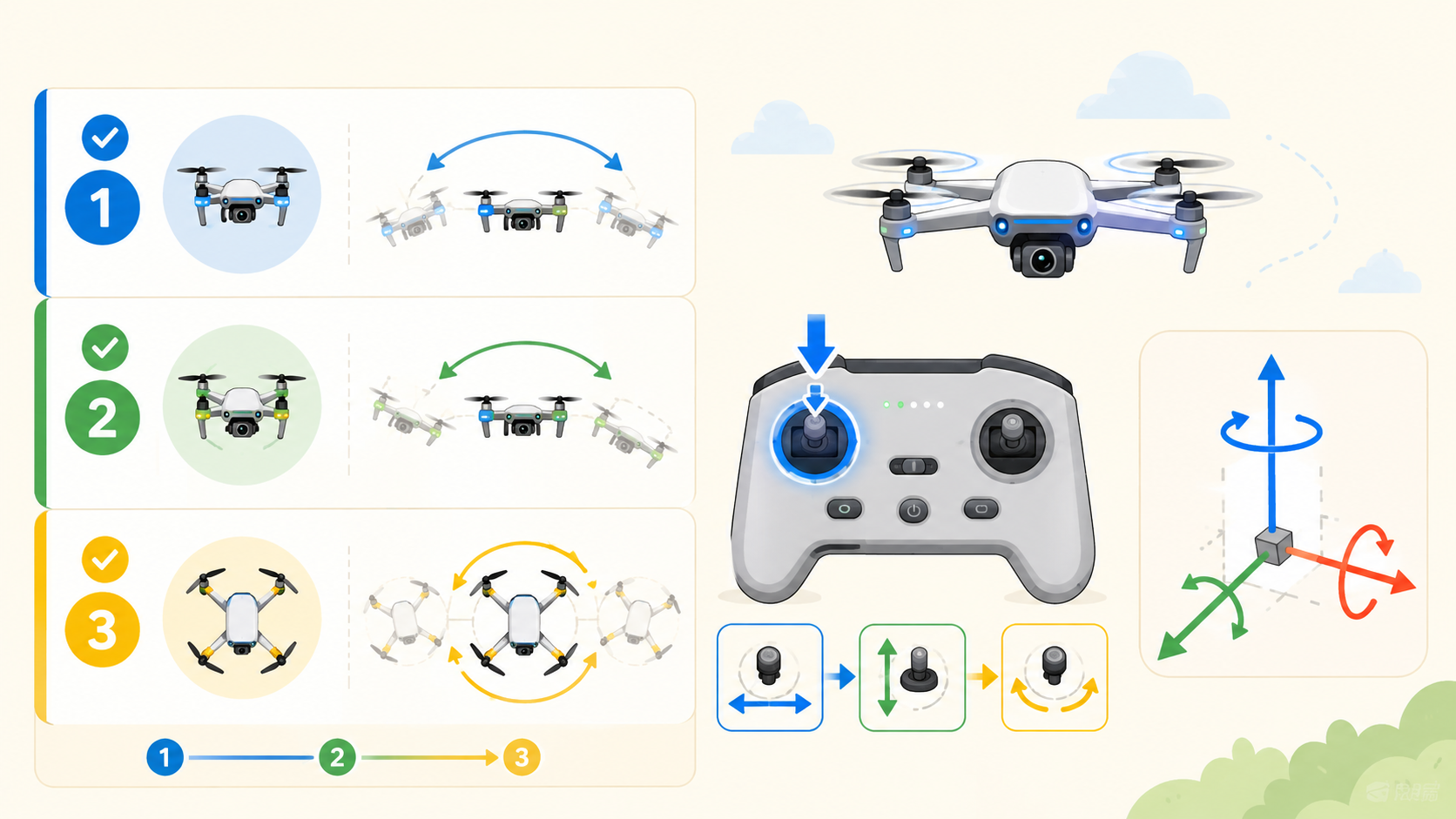

입문자가 바로 쓰는 안전한 연습 체크
처음 조종 연습을 할 때는 넓고 안전한 장소에서 기체를 낮은 속도로 띄운 뒤, 한 번에 한 축만 아주 작게 입력하는 원칙을 지키는 것이 좋습니다. 먼저 요만 움직여 기수 방향이 바뀌는 모습을 보고, 중립으로 되돌린 다음 피치로 코가 드는지 숙여지는지 확인합니다. 마지막으로 롤을 아주 짧게 주어 좌우 기울기를 관찰합니다. 각 동작 뒤에는 기체가 안정된 상태인지, 주변 사람·장애물·비행 제한 요소가 없는지 다시 확인해야 합니다. 실제 비행 전에는 해당 기체의 공식 매뉴얼, 비행 가능 구역, 현지 규정을 우선 확인하고, 실내에서는 프로펠러 보호 장비와 충분한 여유 공간을 갖추는 것이 바람직합니다. 용어 학습은 조종 안전 절차를 대신하지 않는다는 점도 기억해야 합니다.
자주 묻는 질문: 롤과 요는 둘 다 좌우 아닌가요?
롤과 요가 모두 좌우라는 말과 함께 설명되어 혼동되는 이유는 관찰자가 보는 방향이 아니라 회전축을 봐야 하기 때문입니다. 롤은 앞뒤 축을 중심으로 날개가 좌우로 기우는 회전이고, 요는 수직 축을 중심으로 기수가 좌우 방향으로 도는 회전입니다. 즉 롤에서 ‘좌우’는 날개 높이의 차이를 말하고, 요에서 ‘좌우’는 코가 향하는 방위를 말합니다. 비행체를 손에 들고 코가 자신 앞을 향하게 한 다음, 날개 한쪽을 내리는 동작과 바닥에 평행하게 돌리는 동작을 번갈아 해 보면 차이를 느낄 수 있습니다. 두 동작을 같은 말로 묶으면 이후 조종 입력과 센서 데이터를 해석할 때 계속 혼란이 생기므로, 축 이름을 함께 말하는 습관이 좋습니다.
자주 묻는 질문: 피치가 바뀌면 반드시 상승하나요?
피치가 바뀌었다는 사실은 기체의 코와 꼬리의 상대적 자세가 달라졌다는 뜻일 뿐, 즉시 상승 또는 하강이 확정되었다는 뜻은 아닙니다. 비행 경로는 공기 속도, 추력, 양력, 무게, 바람, 자동 안정화 기능처럼 여러 조건의 영향을 함께 받습니다. 예를 들어 기수를 올려도 속도가 줄면 기대한 만큼 오르지 않을 수 있고, 자동 제어가 개입하면 자세 변화가 빠르게 보정될 수도 있습니다. 반대로 일정한 고도를 유지하면서 카메라 구도나 감속을 위해 피치를 조정하는 상황도 가능합니다. 기초 문제에서는 피치업을 상승과 연결해 설명할 수 있지만, 실제 상황을 해석할 때는 자세와 이동 경로를 따로 관찰해야 정확합니다.
마무리: 축을 말로 설명할 수 있으면 이해한 것
롤·피치·요를 확실히 구분하는 가장 좋은 기준은 각 용어를 들었을 때 ‘어느 축을 중심으로 무엇이 회전하는가’를 한 문장으로 말할 수 있는지입니다. 롤은 앞뒤 축의 좌우 기울기, 피치는 좌우 축의 코 들림과 숙임, 요는 수직 축의 기수 방향 전환으로 정리하면 됩니다. 이후에는 드론 조종기, 비행 시뮬레이터, 짐벌, 게임 카메라처럼 익숙한 도구에서 한 축씩 찾아보며 감각을 연결하세요. 화면 속 결과만 외우기보다 기체에 붙은 축을 상상하면 카메라 각도나 제품의 설정 방식이 바뀌어도 개념이 유지됩니다. 안전이 필요한 실제 조종에서는 작은 입력과 공식 안내 확인을 우선하고, 이해가 애매한 순간에는 축 그림으로 다시 돌아가는 것이 가장 빠른 해결 방법입니다. 마지막 복습으로는 종이 위에 비행체를 위·옆·앞 세 방향에서 간단히 그린 뒤, 앞뒤 축에는 롤, 좌우 축에는 피치, 수직 축에는 요라는 이름을 붙여 보세요. 이어서 각 그림에 화살표 하나씩만 넣고 무엇이 움직이는지를 소리 내어 설명하면 단어와 공간 감각이 함께 정리됩니다. 어떤 장면에서 둘 이상의 회전이 동시에 보이더라도 가장 먼저 변한 축을 찾고, 나머지 변화는 다음 단계로 나누어 살피면 됩니다. 이 작은 연습은 조종기를 잡지 않는 날에도 개념을 유지하게 해 주며, 새로운 기체나 프로그램을 만났을 때 매뉴얼의 축 표기를 더 빠르게 이해하게 합니다.
개념을 오래 기억하는 비교 연습
세 용어를 오래 기억하려면 서로 다른 물체에 같은 축을 적용해 보는 비교 연습이 효과적입니다. 책을 손에 들고 앞뒤 가장자리를 잇는 선을 축으로 삼아 좌우 표지를 기울이면 롤의 느낌을 만들 수 있습니다. 책의 좌우 가장자리를 잇는 선을 중심으로 앞표지를 들거나 내리면 피치의 모습이 됩니다. 책을 책상에 평평하게 놓고 중심에서 빙글 돌리면 요와 같은 방향 전환을 관찰할 수 있습니다. 이 세 동작을 할 때 손이 움직인 방향보다 어떤 선이 회전의 중심으로 남았는지를 말로 확인해 보세요. 드론이나 항공기처럼 복잡한 장비가 없어도 공간 좌표의 핵심을 체험할 수 있습니다. 다만 실제 비행체는 추진력과 공기 흐름, 자동 제어가 더해져 결과가 달라질 수 있으므로, 이 연습은 용어의 축 개념을 익히는 방법이라는 점을 구분하면 좋습니다.
