서보모터란? 종류와 DC모터·AC모터 차이 알아보기

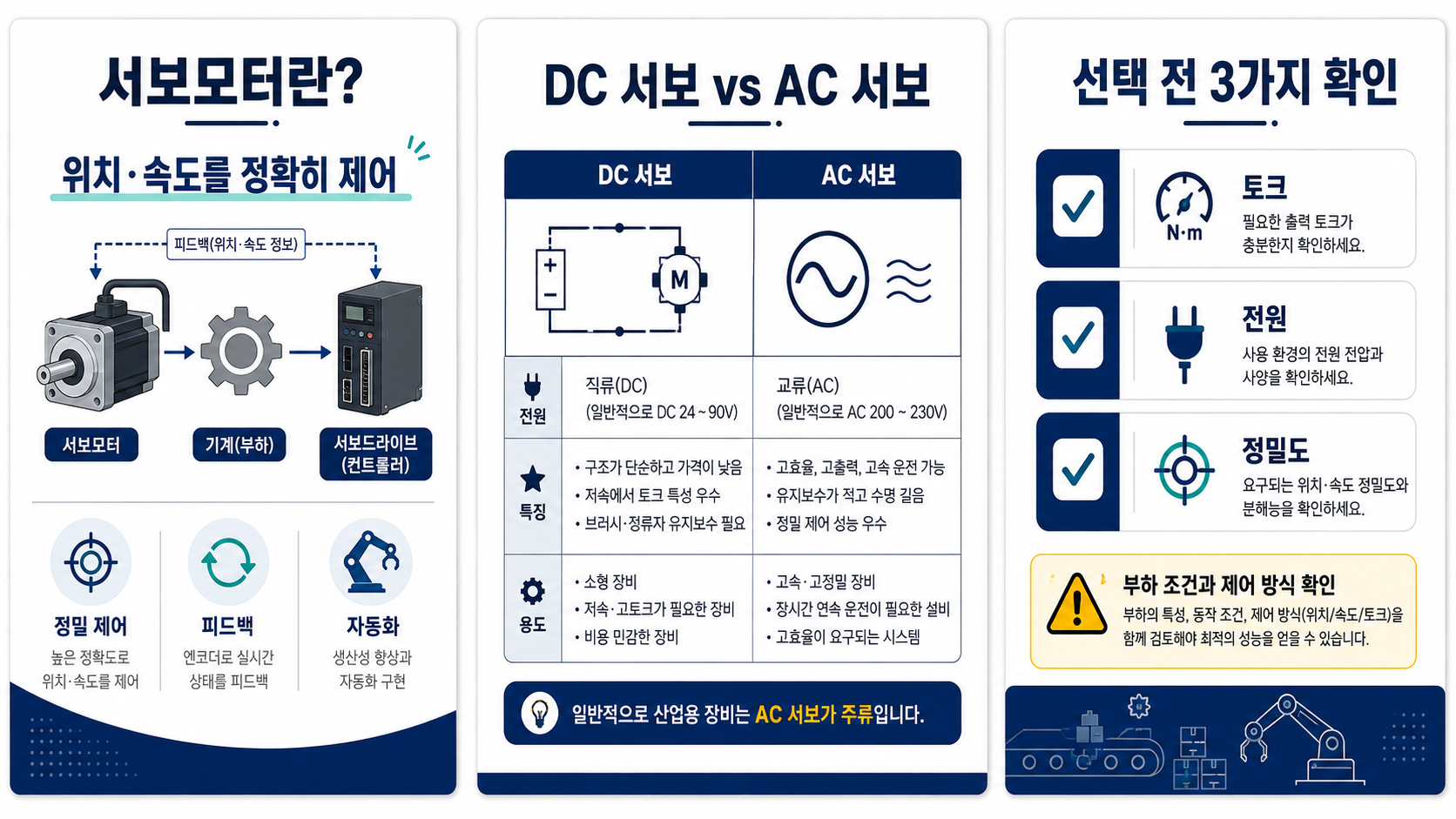

1. 서보모터의 뜻

서보모터는 단순히 계속 회전하는 모터와 달리, 명령한 위치나 속도에 실제 축이 얼마나 가깝게 움직였는지를 확인하며 제어합니다. 이 때문에 공작기계, 포장 장비, 로봇 축, 반송 장치처럼 반복 정밀도가 필요한 곳에서 쓰입니다. 모터만 바꾸는 일이 아니라 드라이버, 엔코더, 제어기, 기계 구조를 하나의 시스템으로 보는 것이 출발점입니다.

2. 피드백 제어 원리

엔코더는 축의 회전량과 위치 정보를 드라이버에 전달합니다. 드라이버는 명령값과 측정값의 차이를 바탕으로 전류와 회전을 조절하고, 오차가 허용 범위를 벗어나면 알람을 냅니다. 따라서 엔코더 케이블이 느슨하거나 기준점 설정이 틀리면 모터 출력이 충분해도 위치 오차가 생길 수 있습니다.

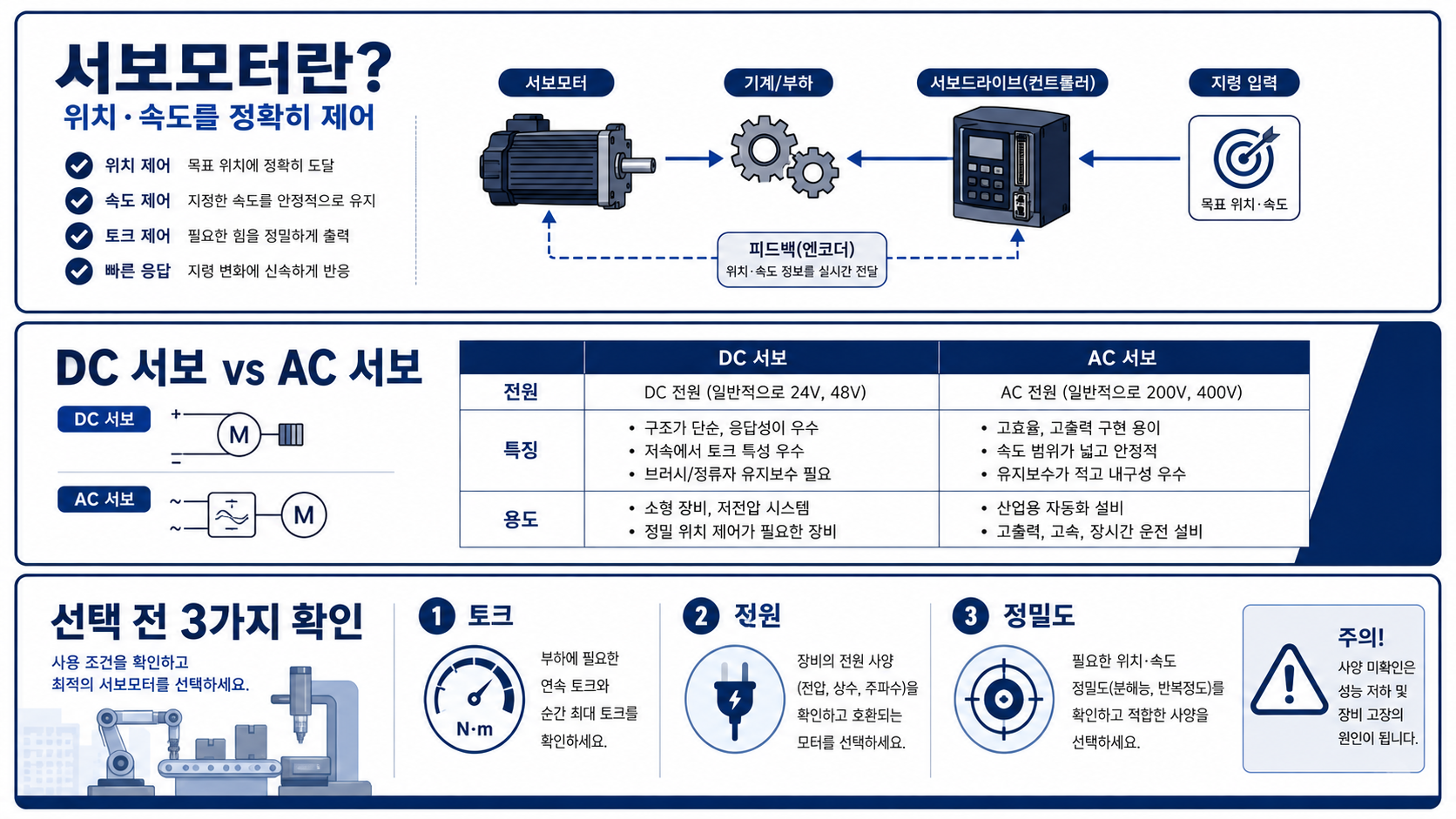

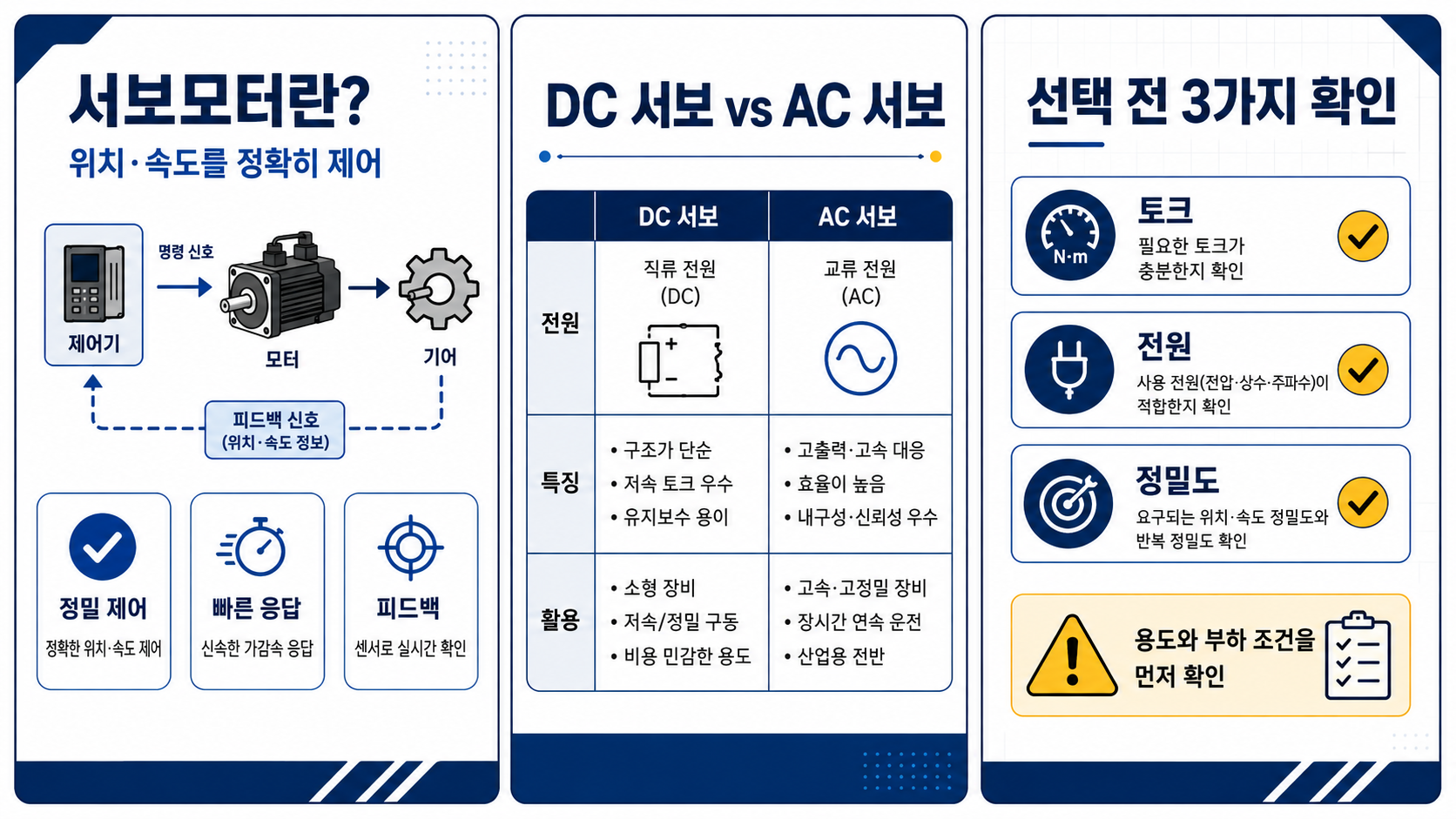

3. DC 서보와 AC 서보

DC 서보는 비교적 낮은 전압 환경이나 소형 장비에서 사용되는 경우가 많고, AC 서보는 산업 설비에서 넓은 속도 범위와 높은 출력이 필요한 축에 많이 쓰입니다. 어느 방식이 무조건 낫다는 뜻은 아닙니다. 전원 조건, 필요한 토크, 운전 시간, 정지·가속 빈도, 유지보수 환경을 기준으로 제조사 사양과 호환성을 확인해야 합니다.

4. 토크와 속도 읽기

정격 토크는 연속 운전에서 고려할 기준이고, 최대 토크는 짧은 가감속이나 순간 부하에서 참고하는 값입니다. 필요한 속도만 보고 작은 모터를 고르면 시작·정지 때 부족할 수 있고, 반대로 과도한 용량은 비용과 관성 문제를 키울 수 있습니다. 부하의 질량, 이동 거리, 목표 시간, 감속기 비율을 계산해 여유를 둔 선택이 필요합니다.

5. 기계 조건 확인

모터 선정 전에 축의 마찰, 볼스크루 또는 벨트 상태, 감속기 백래시, 커플링 체결, 하중의 무게중심을 확인하세요. 수직축은 전원 차단 시 하중이 내려갈 위험이 있으므로 브레이크와 기계적 안전장치를 별도로 검토해야 합니다. 진동이 생겼다고 곧바로 이득값만 바꾸기보다 기계 간섭과 유격부터 확인하는 순서가 안전합니다.

6. 배선과 안전 회로

동력선과 엔코더선의 배치, 접지, 차폐 방식은 노이즈와 오동작에 영향을 줍니다. 제어반 작업은 전원을 차단하고 설비의 잠금·표지 절차를 따른 뒤 진행해야 하며, 비상정지와 리미트 스위치는 실제 동작을 시험해 확인합니다. 드라이버의 보호 기능을 우회하거나 알람을 무시한 채 운전하는 것은 장비 손상과 인명 위험으로 이어질 수 있습니다.

7. 시운전과 문제 해결

처음 시운전할 때는 낮은 속도와 작은 이동 범위에서 방향, 원점, 제한 위치를 먼저 확인합니다. 이후 알람이 나면 코드와 발생 시점, 전원 상태, 기계 간섭, 엔코더 연결, 파라미터 변경 이력을 기록하세요. 원인을 찾기 위해 보호 기능을 끄기보다 제조사 매뉴얼과 설비 담당자의 절차에 따라 한 항목씩 점검하는 것이 재발을 줄입니다.

8. 서보 시스템을 이루는 주요 부품

서보 축은 보통 모터 하나로 끝나지 않습니다. 모터는 회전력을 만들고, 엔코더는 실제 위치와 회전 속도를 읽으며, 드라이버는 제어기 명령을 전류와 회전으로 바꿉니다. PLC나 모션 컨트롤러는 어느 위치로 언제 이동할지를 정하고, 기구부는 그 힘을 벨트·감속기·볼스크루·암으로 전달합니다. 어느 한 부품의 사양만 높아도 전체 성능이 자동으로 좋아지는 것은 아닙니다.

부품을 확인할 때는 모델명만 나열하지 말고 연결 관계를 도면으로 표시해 두는 편이 좋습니다. 모터와 드라이버의 정격 조합이 맞는지, 엔코더 커넥터가 해당 모터용인지, 제어기 통신 프로토콜과 케이블 길이가 설치 조건에 맞는지 차례로 봅니다. 유지보수 시에는 교체한 부품의 펌웨어와 파라미터 백업본도 함께 기록해야 같은 장비에서 예기치 않은 차이가 생기는 일을 줄일 수 있습니다.

9. 관성과 가감속 시간을 계산하는 관점

서보모터가 힘들어하는 순간은 일정 속도로 움직일 때보다 출발하고 멈출 때인 경우가 많습니다. 축에 실린 질량이 크거나 회전체 지름이 크면 관성이 커지고, 같은 시간을 목표로 해도 더 큰 토크가 필요해집니다. 이동 거리와 목표 사이클 타임만 보고 모터를 정하면, 실제 장비가 반복 운전에서 과전류 알람을 내거나 설정한 속도에 도달하지 못할 수 있습니다.

설계 단계에서는 하중의 질량, 회전 반경, 감속비, 마찰, 수직 이동 여부를 먼저 수집합니다. 그 뒤 가속·정속·감속 구간을 나누어 필요한 토크를 검토합니다. 계산 결과가 경계에 걸리면 모터 용량만 크게 하기보다 가감속 시간을 늘리거나, 감속비와 기구 중량을 조정하는 방법도 비교하세요. 장비가 실제로 수행할 가장 무거운 작업물과 가장 짧은 반복 시간을 기준으로 확인하는 것이 안전합니다.

10. 원점과 리미트 설정의 역할

원점은 제어기가 축의 기준 위치를 다시 찾는 과정입니다. 전원을 껐다 켠 뒤에도 같은 좌표에서 작업하려면 원점 센서, 원점 복귀 방향, 오프셋 값이 서로 맞아야 합니다. 리미트 스위치는 축이 기계적 끝단을 넘지 않도록 멈추게 하는 안전 장치입니다. 소프트웨어상 이동 한계와 물리적 리미트는 서로 대체하는 관계가 아니라 함께 작동해야 합니다.

원점 복귀 시험은 생산 속도가 아닌 저속에서 먼저 진행하세요. 센서가 켜지는 위치, 감속 시작 위치, 최종 정지 위치를 확인하고, 손이나 공구가 끼일 수 있는 구간에 사람이 들어가지 않도록 합니다. 위치 값이 어긋났을 때 임의로 오프셋만 크게 바꾸면 이후 공정 전체가 밀릴 수 있습니다. 센서 브래킷의 흔들림, 캠의 위치, 배선 접촉 불량처럼 물리적인 원인도 함께 살펴야 합니다.

11. 튜닝은 어떤 순서로 접근해야 할까

튜닝은 모터가 명령에 빠르고 안정적으로 반응하도록 제어 이득을 맞추는 과정입니다. 반응이 너무 느리면 목표 위치에 늦게 도착하고, 이득을 지나치게 높이면 진동·소음·오버슈트가 생길 수 있습니다. 하지만 모든 떨림이 튜닝 문제는 아닙니다. 느슨한 체결, 마모된 베어링, 휘어진 축, 벨트 장력 불량은 파라미터 조정만으로 해결되지 않습니다.

기계 상태가 정상이라는 점을 먼저 확인한 뒤 제조사 기본값에서 작은 범위로 바꾸며 결과를 기록하세요. 한 번에 여러 항목을 바꾸면 어떤 설정이 영향을 주었는지 알기 어렵습니다. 위치 오차, 정착 시간, 소음, 드라이버 온도, 알람 이력을 같은 조건에서 비교하면 판단이 쉬워집니다. 안전 커버를 연 상태이거나 사람이 가까이 있는 상황에서는 고속 튜닝을 진행하지 않는 것이 원칙입니다.

12. 알람이 발생했을 때 기록할 정보

알람 화면의 번호만 사진으로 남기기보다 발생 직전의 동작까지 함께 적어 두세요. 어느 축에서, 어떤 속도와 하중 조건에서, 전원 투입 직후인지 반복 운전 중인지가 원인 구분에 중요합니다. 드라이버 표시등 상태, 제어기 오류 메시지, 배선 작업 여부, 최근 교체 부품, 주변 설비의 전원 변동도 확인 항목에 넣으면 좋습니다.

같은 알람이라도 원인은 하나가 아닐 수 있습니다. 과부하 알람은 기계 간섭이나 가속 조건, 전원 문제, 모터 용량 부족과 관련될 수 있고, 통신 알람은 케이블 손상·접지·노이즈·설정 불일치가 원인일 수 있습니다. 보호 기능을 해제해 생산을 계속하는 방식은 위험합니다. 원인을 모를 때는 설비를 정지하고 제조사 매뉴얼과 내부 안전 절차에 따라 판단해야 합니다.

13. 예방정비 항목을 만드는 방법

서보 장비의 고장은 갑자기 생기는 것처럼 보여도, 이전에 소음·발열·미세한 위치 오차로 신호를 주는 경우가 많습니다. 정기 점검표에는 커넥터 체결, 케이블 피복 손상, 제어반 먼지와 냉각팬 상태, 접지 연결, 모터 온도, 감속기 누유, 커플링 고정 나사를 포함하세요. 점검 주기는 장비의 운전 시간과 환경에 따라 정하고, 이상이 없었다는 기록도 남겨야 변화 추이를 볼 수 있습니다.

파라미터와 프로그램의 백업도 예방정비에 포함됩니다. 드라이버를 교체하거나 제어기를 초기화해야 하는 상황에 대비해, 승인된 버전과 백업 날짜를 분리해 보관하세요. 현장에서 임시로 조정한 값이 있다면 이유와 작업자를 남기고, 생산 조건이 바뀌면 다시 검토합니다. 동일 모델의 장비라도 기계 하중과 설치 환경이 다르면 설정을 그대로 복사하는 것이 항상 안전하지는 않습니다.

14. 도입과 교체 전 최종 체크리스트

새 서보모터를 도입하거나 기존 모터를 교체할 때는 전기적 호환성, 기계적 결합, 제어 호환성을 나누어 검토하세요. 전원 전압과 드라이버 정격, 브레이크 유무, 축 직경과 플랜지, 감속기 결합 방식, 엔코더 해상도와 통신 방식을 확인해야 합니다. 기존 장비의 부품 번호와 사진, 결선도, 파라미터 파일을 준비하면 대체 가능 여부를 판단하기 쉽습니다.

교체 뒤에는 곧바로 정상 생산으로 전환하지 말고 원점 복귀, 저속 왕복, 무부하 운전, 실제 하중 운전 순서로 확인합니다. 비상정지와 리미트 동작도 별도로 시험하고, 결과를 인수 기록에 남기세요. 서보모터 선정과 시운전의 핵심은 가장 높은 사양을 고르는 일이 아니라, 필요한 움직임을 안전하고 반복 가능하게 만드는 것입니다.

15. 통신과 제어 명령을 확인하는 방법

최근 서보 시스템은 펄스 입력뿐 아니라 EtherCAT, CC-Link, PROFINET 같은 산업용 네트워크를 사용하기도 합니다. 통신 방식을 정할 때는 단순히 케이블 하나로 연결되는지보다, 제어 주기와 필요한 축 수, 상위 PLC의 지원 범위, 장애 진단 방식, 예비 부품 수급을 함께 확인해야 합니다. 같은 드라이버라도 통신 옵션에 따라 설정 프로그램과 배선 구성이 달라질 수 있습니다.

통신 이상이 의심되면 먼저 네트워크 주소와 종단 저항, 케이블 규격, 커넥터 체결 상태를 확인합니다. 다음으로 제어기 진단 화면에서 어떤 축이 언제 응답을 잃었는지 살펴보세요. 생산 중 간헐적으로 끊기는 문제는 진동으로 인한 접촉 불량, 동력선과 신호선의 근접 배치, 접지 경로, 케이블 굴곡 반경과도 관련될 수 있습니다. 설정값을 초기화하기 전에는 현재 프로젝트와 파라미터를 반드시 백업합니다.

명령 단위도 확인해야 합니다. 제어기에서 1펄스가 어느 거리 또는 각도에 해당하는지, 전자기어비와 감속기 비율이 도면과 일치하는지 검토하세요. 단위가 맞지 않으면 화면상 이동량은 정상처럼 보여도 실제 기계 위치가 달라질 수 있습니다. 작업자가 직접 수동 이동을 할 수 있는 장비라면 저속·조그 운전의 권한과 최대 이동 범위를 분리해 두는 것이 안전합니다.

16. 현장 인수 전 확인할 실무 항목

장비를 인수할 때는 “움직인다”는 확인만으로 끝내지 않습니다. 도면과 실제 축 번호가 일치하는지, 회전 방향과 원점 방향이 작업자 화면의 표기와 같은지, 전원 재투입 뒤에도 좌표가 재현되는지 확인해야 합니다. 실제 제품을 올린 조건에서 목표 사이클 타임이 나오는지, 정지 시 흔들림이나 충돌 가능성이 없는지까지 기록해야 이후 생산 전환에서 혼선을 줄일 수 있습니다.

안전장치는 별도 시험이 필요합니다. 비상정지를 누른 뒤 어떤 에너지가 차단되는지, 수직축 브레이크가 하중을 유지하는지, 도어 인터록이 열린 상태에서 위험 동작이 불가능한지 확인하세요. 센서 하나만 믿고 작업자가 위험 구간에 들어가면 안 됩니다. 설비의 위험성 평가와 작업 표준, 잠금·표지 절차는 서보 파라미터보다 우선하는 안전 기준입니다.

마지막으로 인수 문서에는 모터·드라이버 모델, 프로그램 버전, 파라미터 파일 위치, 예비 부품 목록, 담당자 연락처, 마지막 백업 날짜를 남깁니다. 이상이 생겼을 때 과거 작업 이력이 없으면 같은 점검을 반복하게 됩니다. 작은 변경도 작업 전후 상태와 이유를 기록하는 습관이 장비 다운타임을 줄이고, 다음 담당자가 안전하게 이어받을 수 있는 가장 실용적인 방법입니다.

17. 작업 조건이 바뀔 때 다시 확인할 항목

서보 축은 처음 설치했을 때 정상이어도 생산품의 무게, 이동 거리, 금형, 속도, 작업 순서가 바뀌면 다시 검토해야 합니다. 예를 들어 같은 축에 더 무거운 지그를 달거나 목표 시간을 줄이면 기존의 가감속 설정이 과부하를 만들 수 있습니다. 반대로 제품이 가벼워졌다고 무조건 속도를 높이면 끝단 충격과 진동이 커질 수 있습니다. 변경 전후의 조건을 표로 남기고, 실제 부하에서 저속 시험부터 진행하는 것이 좋습니다.

주변 환경의 변화도 놓치기 쉽습니다. 제어반 온도가 높아지면 드라이버 냉각 성능이 떨어지고, 습기·분진·절삭유가 많은 곳에서는 커넥터와 케이블의 열화가 빨라질 수 있습니다. 이동 케이블은 반복 굴곡 횟수와 케이블 베어의 상태를 확인하고, 고정 케이블과 같은 방식으로 묶지 않아야 합니다. 설비 증설 뒤 전원 용량이나 접지 조건이 달라졌다면 노이즈와 전압 강하도 다시 측정할 필요가 있습니다.

작업자 교육도 변경 관리의 일부입니다. 수동 조작 전에는 위험 구간에 사람이 없는지 확인하고, 원점 복귀나 알람 해제의 권한을 필요한 사람에게만 부여하세요. 알람이 났을 때 무엇을 먼저 기록하고 누구에게 알릴지 정해 두면, 급하게 생산을 재개하려다 더 큰 고장을 만드는 일을 줄일 수 있습니다. 안전 커버·인터록·비상정지를 임시로 무력화하는 방법은 작업 표준에 포함해서는 안 됩니다.

정비를 마친 뒤에는 한 번의 동작만 보지 말고 일정 횟수의 반복 운전으로 확인합니다. 위치 오차, 소음, 드라이버 온도, 사이클 타임, 알람 유무를 같은 조건에서 비교하고, 기준에서 벗어난 값은 사진과 함께 남깁니다. 이 기록은 단순 보고서가 아니라 다음 교체 시점과 원인 분석을 위한 기준선입니다. 서보 시스템을 오래 안정적으로 쓰는 핵심은 빠른 임시 조치보다 변경 내용을 추적하고 검증하는 과정에 있습니다.
