스리브란? 관통·벽체·바닥 슬리브의 역할과 설치 확인 방법

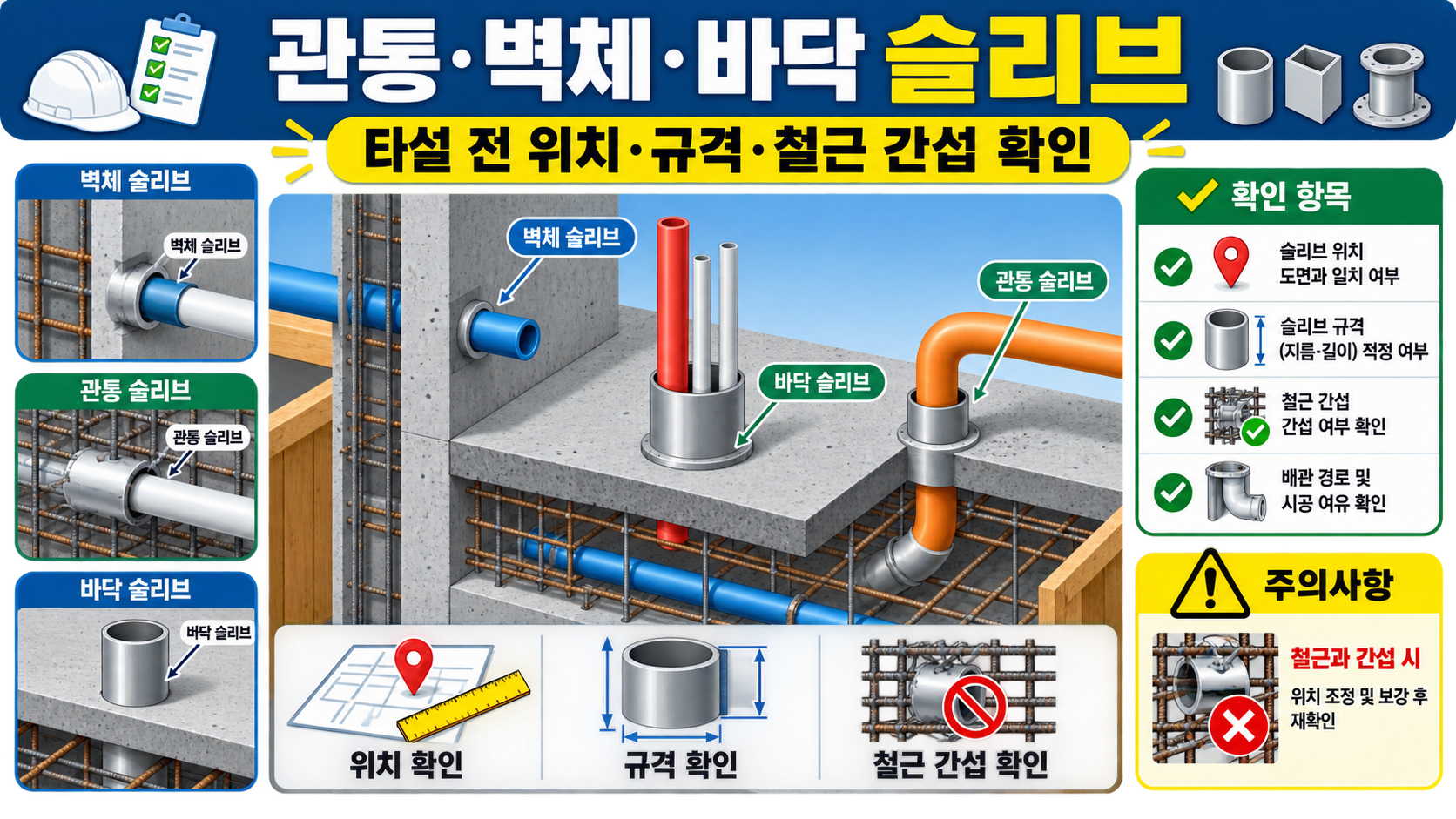

건축 현장의 스리브는 설비가 구조체를 안전하게 통과하도록 미리 마련하는 자리입니다. 관통 슬리브, 벽체 슬리브, 바닥 슬리브의 차이와 타설 전 확인 순서를 정리합니다.
1. 스리브란 무엇인가
스리브는 콘크리트 벽이나 바닥을 통과해야 하는 배관, 전선관, 덕트 같은 설비의 길을 미리 확보하는 관 또는 보호재입니다. 콘크리트를 타설한 뒤 구조체를 뚫는 일을 줄이고, 설비가 지나갈 위치와 방향을 공정 전에 맞추기 위해 설치합니다. 현장에서는 빈 관 자체를 스리브라고 부르기도 하고, 설비 관통부 전체를 가리키는 말로 쓰기도 합니다. 중요한 점은 스리브가 단순한 구멍이 아니라 구조·설비·마감이 만나는 좌표라는 사실입니다. 위치가 조금만 달라도 천장 속 배관과 충돌하거나 마감 공간이 부족해질 수 있으므로, 도면의 기준선과 높이를 먼저 확인해야 합니다.
2. 관통 슬리브와 벽체 슬리브의 차이
관통 슬리브는 구조체를 가로질러 설비가 지나가는 모든 개구부를 넓게 부르는 표현입니다. 벽체 슬리브는 수직 벽을 통과하는 자리로, 급배수관·전선관·환기 덕트의 수평 이동 구간에 자주 사용됩니다. 벽체에서는 벽 중심선, 인접 기둥과의 거리, 문틀·창호·마감재 위치가 함께 검토 대상이 됩니다. 벽을 통과한다고 해서 현장에서 임의로 코어를 뚫으면 철근이나 매립물에 영향을 줄 수 있으므로, 계획 단계에서 구조 도면과 설비 도면의 좌표를 맞춰 반영하는 것이 원칙입니다.
3. 바닥 슬리브가 특히 중요한 이유
바닥 슬리브는 층과 층 사이의 슬래브를 관통해 배수관, 급수관, 소방 배관 등을 연결할 때 사용합니다. 위층에서는 배관 하나가 지나가는 작은 자리처럼 보이지만, 아래층에서는 천장 마감·보·덕트·점검구와 동시에 관계를 맺습니다. 화장실과 발코니처럼 물을 사용하는 공간은 배수 구배와 방수층의 연속성도 함께 확인해야 합니다. 바닥 슬리브 주변은 타설 후 수정 비용이 커지기 쉬우므로, 슬래브 두께와 마감 높이, 배관 외경, 보온재 두께를 도면 기준으로 합산해 충분한 여유를 확보합니다.
4. 타설 전 위치를 확인하는 순서

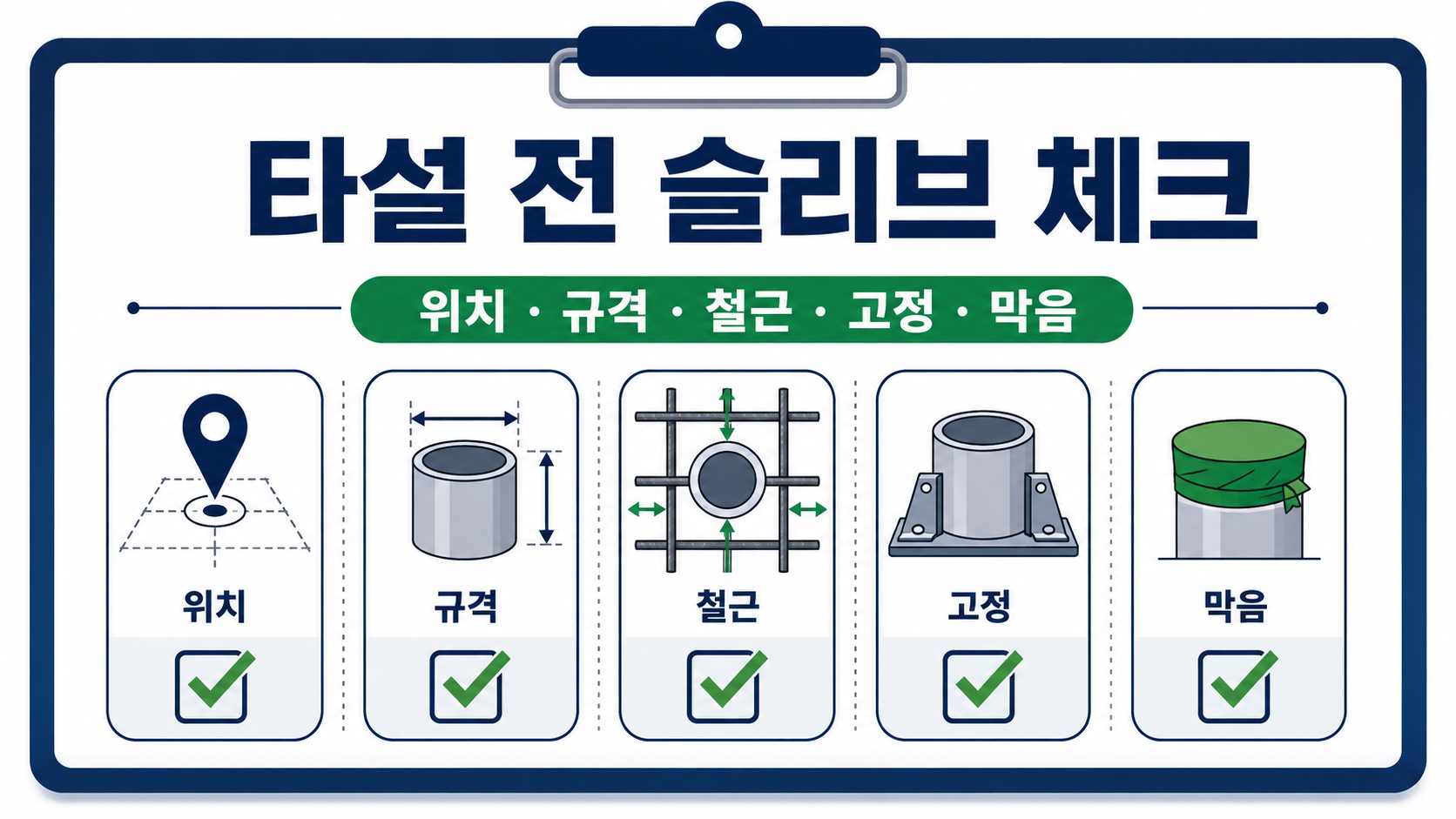

첫째, 최신 승인 도면의 기준 축과 레벨을 확인합니다. 둘째, 슬리브 번호와 설비 종류를 대조해 어느 공정의 관통부인지 명확히 합니다. 셋째, 줄자와 레이저 레벨로 기준선에서의 거리와 높이를 실측하고 도면 치수와 비교합니다. 넷째, 반대편 공간에서도 같은 위치를 확인해 배관 경로와 천장 공간에 무리가 없는지 봅니다. 마지막으로 변경 사항이 있다면 구두 전달만 하지 말고 표시 도면과 사진으로 남겨 관련 공종의 확인을 받습니다. 이 순서를 지키면 타설 직전의 급한 판단을 줄이고, 서로 다른 도면을 보고 생기는 오차도 발견하기 쉽습니다.
5. 규격은 배관 지름만 보고 정하지 않는다
슬리브 내경은 통과하는 배관의 외경보다 커야 하지만, 단순히 몇 밀리미터를 더하는 방식으로 끝나지 않습니다. 보온재·보호재·진동 절연재·충전재와 시공 오차, 배관의 연결 방식까지 고려해야 합니다. 너무 작으면 배관 삽입이나 보온 시공이 어려워지고, 너무 크면 충전과 방수 처리가 복잡해질 수 있습니다. 설비 도면에 지정된 규격이 있다면 이를 우선하고, 현장 조건 때문에 바뀌어야 한다면 구조·설비 담당자의 검토를 거쳐야 합니다. 특히 방화 구획이나 방수 구간은 관통부 상세에 맞는 재료와 순서가 별도로 필요합니다.
6. 철근 간섭은 임의로 피하지 않는다

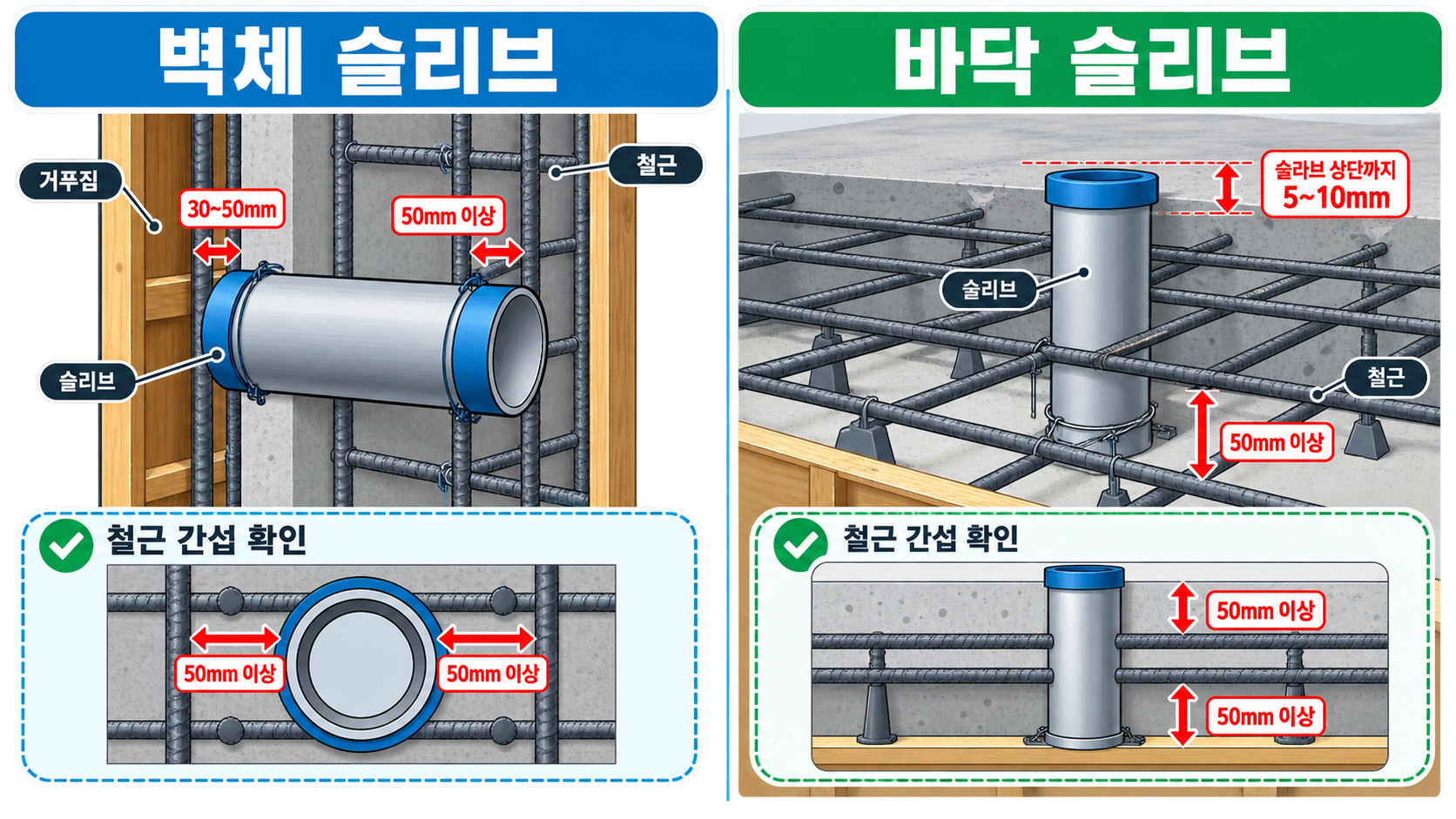

슬리브 주변에는 주근, 보강근, 매립 앵커, 전기 배관이 모일 수 있습니다. 간섭이 보인다고 해서 철근을 자르거나 슬리브 위치를 옮기는 것은 위험합니다. 철근 간섭은 구조 성능과 직결될 수 있으므로, 발견 즉시 위치·치수·사진을 기록하고 구조 및 설비 담당자에게 확인을 요청합니다. 승인된 변경안이 나오기 전에는 타설을 서두르지 않는 편이 안전합니다. 작업자가 이해하기 쉽게 슬리브 중심선, 높이, 관경, 기준 치수를 표시하면 여러 공정이 함께 확인할 때 오해를 줄일 수 있습니다.
7. 고정과 막음은 타설 품질을 좌우한다
정확히 배치한 슬리브도 타설 중 움직이면 의미가 없습니다. 거푸집이나 철근에 견고하게 고정하고, 수평·수직 상태와 돌출 길이를 다시 점검합니다. 관 내부는 콘크리트나 모르타르가 들어가지 않도록 마개·테이프·보호재로 막아야 하며, 막음 재료가 타설 압력에 빠지지 않는지도 확인합니다. 타설 후 내부가 막히면 뚫는 과정에서 추가 작업과 손상이 생길 수 있습니다. 따라서 위치 확인표에 고정 상태와 막음 상태를 별도 항목으로 두고, 타설 직전과 직후에 모두 확인하는 방식이 실용적입니다.
8. 방수·방화 구간의 관통부 처리
욕실, 발코니, 옥상 하부처럼 물과 가까운 공간에서는 슬리브 주위의 틈을 단순 충전으로 끝내면 안 됩니다. 방수층이 끊기지 않도록 해당 공법의 상세를 따르고, 배수 방향과 마감 높이를 고려해야 합니다. 방화 구획을 통과하는 배관도 마찬가지로 인증된 충전재나 시스템을 적용해야 할 수 있습니다. 어떤 재료를 쓸지는 배관 재질과 구획 기준, 설계 상세에 따라 달라지므로 현장 경험만으로 대체하지 않습니다. 관통부 사진을 남길 때에는 주변 방수층·충전 상태·표시를 함께 보이게 촬영하면 이후 점검과 인계에도 도움이 됩니다.
9. 도면과 현장 표시를 일치시키는 법
도면의 치수는 기준 축, 벽체 마감선, 슬래브 중심선 중 무엇을 기준으로 하는지부터 읽어야 합니다. 현장 표시도 같은 기준을 써야 하며, 한 사람이 정한 임의의 점을 기준으로 치수를 누적하면 오차가 커집니다. 기준선에서 직접 치수를 재고, 두 방향 이상에서 교차 확인하는 방법이 좋습니다. 변경된 도면이 있으면 이전 표시를 지우거나 명확히 구분해 혼용을 막습니다. 슬리브마다 번호표를 붙이고 설비 종류와 규격을 적어 두면, 타설 전 검수 때 누락이나 바뀐 부위를 빠르게 찾을 수 있습니다.
10. 자주 생기는 실수와 예방 방법
대표적인 실수는 설비 관경만 보고 슬리브를 정하는 일, 타설 직전의 변경을 기록하지 않는 일, 반대편 공간의 간섭을 확인하지 않는 일입니다. 또 거푸집 해체 후에 위치를 발견하고 수정하려 하거나, 슬리브 내부 막음을 생략해 콘크리트가 유입되는 경우도 있습니다. 예방의 핵심은 체크를 한 번에 몰아 하지 않는 것입니다. 배근 전 도면 검토, 배근 후 간섭 확인, 타설 전 고정·막음 확인, 타설 후 상태 확인처럼 공정마다 책임 있는 확인을 남기면 수정 가능성이 높은 시점에 문제를 잡을 수 있습니다.
11. 현장 인계용 체크리스트
인계할 때는 슬리브의 번호, 위치, 기준 치수, 높이, 규격, 용도, 철근 간섭 확인 여부, 고정 상태, 내부 막음 상태를 한 장의 표로 정리합니다. 사진에는 줄자나 레벨 기준을 함께 담고, 도면상의 표시와 연결할 수 있도록 번호가 보이게 촬영합니다. 문제가 발견됐을 때는 수정한 결과만 남기지 말고 변경 사유와 확인 주체도 기록합니다. 이런 자료는 다음 공정의 배관 시공자가 관통부를 찾는 시간을 줄이고, 설계 변경이나 하자 점검이 필요할 때 사실관계를 확인하는 근거가 됩니다.
12. 마무리: 스리브는 공정 간 약속이다
스리브 작업의 핵심은 구멍을 만드는 기술보다 서로 다른 공정이 같은 기준을 공유하게 하는 데 있습니다. 관통·벽체·바닥 슬리브는 설치 위치와 규격, 철근 간섭, 고정, 막음, 방수 또는 방화 처리를 차례로 확인해야 합니다. 구조체에 영향을 주는 변경은 반드시 관련 담당자의 승인 아래 진행하고, 타설 전 확인 결과를 도면과 사진으로 남깁니다. 이 기본 원칙을 지키면 타설 뒤의 코어 작업, 배관 충돌, 누수 보수처럼 비용이 큰 재작업을 상당히 줄일 수 있습니다.
13. 슬리브 위치를 읽는 기준선
도면에서 표시된 좌표는 보통 구조 축선이나 벽체 중심선, 마감선 중 하나를 기준으로 합니다. 현장에서는 기준이 무엇인지 확인하지 않은 채 가까운 벽면에서만 재면 오차가 쌓입니다. 기준 축에서 슬리브 중심까지의 거리와 레벨을 각각 적고, 수평 방향과 수직 방향을 분리해 표시하는 방식이 안전합니다. 벽체의 한쪽 면에서만 확인하지 말고 반대편 면과 인접 공간에서도 치수를 대조해야 합니다. 같은 슬리브라도 배관이 지나가는 방향과 마감 두께에 따라 보이는 위치가 달라질 수 있기 때문입니다.
14. 배관 공정과의 협의 포인트
설비 담당자는 배관의 실제 외경, 연결부의 크기, 보온재 두께, 필요한 기울기를 알고 있고, 구조 담당자는 개구부 주변의 보강 조건을 판단합니다. 따라서 슬리브를 확정할 때는 두 정보가 만나는 자리를 확인해야 합니다. 배수 배관처럼 기울기가 필요한 경우에는 슬리브 중심만 맞아도 다음 층에서 필요한 높이가 부족할 수 있습니다. 큰 덕트나 여러 관이 모이는 구간은 각 관을 따로 보지 말고 전체 묶음의 폭과 점검 공간까지 함께 검토해야 합니다. 협의 결과는 최신 도면에 반영하고 현장 표시도 같은 내용으로 업데이트합니다.
15. 거푸집 단계에서 보는 항목
거푸집이 설치된 뒤에는 슬리브가 벽이나 바닥의 어느 면을 기준으로 돌출되는지 확인하기 좋습니다. 이때 거푸집의 휨이나 조인트 위치, 타설 시 진동이 전달되는 방향도 살펴야 합니다. 슬리브가 거푸집에 단단히 고정되지 않으면 콘크리트 압력으로 기울거나 떠오를 수 있습니다. 돌출 길이가 너무 짧으면 탈형 뒤 마감과 연결하기 어려울 수 있고, 너무 길면 다른 공정에 걸릴 수 있습니다. 거푸집 담당자와 함께 고정 방법을 확인하고, 해체 시 손상되지 않도록 보호 표시를 해 두는 것이 좋습니다.
16. 타설 중 확인할 점
타설이 시작되면 슬리브 주변을 한 번 더 관찰해야 합니다. 콘크리트를 한쪽에 집중해 붓거나 진동기를 과도하게 사용하면 고정된 관통부도 미세하게 이동할 수 있습니다. 담당자는 눈금이나 기준 표시를 이용해 위치가 변하지 않는지 확인하고, 막음재가 빠지거나 내부로 모르타르가 들어가는 징후가 없는지 봅니다. 이상이 발견되면 즉시 관련 작업자에게 알리고, 구조체를 임의로 훼손하지 않는 범위에서 승인된 조치를 따릅니다. 타설 중의 작은 기록은 나중에 배관 작업에서 위치 차이가 발견됐을 때 원인을 추적하는 데도 유용합니다.
17. 타설 후 인수와 청소
콘크리트가 굳은 뒤에는 슬리브의 내부가 막히지 않았는지, 가장자리가 깨지지 않았는지, 설계 위치와 큰 차이가 없는지 확인합니다. 보호 마개를 제거하기 전에는 어떤 설비용인지 번호를 대조하고, 내부 이물질은 설비 시공 전에 안전한 방법으로 청소합니다. 특히 방수 구간의 관통부는 다음 공정이 시작되기 전에 충전과 방수 상세의 책임 구분을 명확히 해야 합니다. 탈형 직후 사진과 치수 기록을 남기면, 천장 마감 뒤 접근이 어려워졌을 때도 기본 상태를 확인할 수 있습니다.
18. 작은 관통부도 기록해야 하는 이유
작은 전선관이나 드레인용 슬리브는 중요도가 낮아 보이지만, 빠뜨리면 나중에 구조체 천공으로 이어질 수 있습니다. 여러 개가 모인 구간에서는 하나의 누락이 배관 경로 전체를 바꾸기도 합니다. 그래서 규격이 작은 항목도 번호와 용도를 기록하고, 도면상 위치가 실제로 확보됐는지 목록으로 확인합니다. 목록은 복잡할 필요가 없습니다. 번호, 위치, 규격, 상태, 확인자, 사진 번호만 있어도 다음 공정이 필요한 정보를 빠르게 찾을 수 있으며, 같은 작업을 반복해 확인하는 시간을 줄여 줍니다.
19. 안전한 변경 관리 원칙
현장 여건 때문에 슬리브 변경이 필요한 상황은 생길 수 있습니다. 하지만 변경의 편의성이 구조 안전이나 방수 성능보다 앞설 수는 없습니다. 변경 요청에는 기존 위치, 변경 이유, 새 위치, 주변 철근·매립물·마감 영향, 확인자가 포함돼야 합니다. 승인되지 않은 표시를 기준으로 타설을 진행하면 이후 책임과 보수 범위가 불분명해집니다. 가장 안전한 방식은 변경안을 도면과 현장에서 동일하게 표시하고, 관련 공종이 확인한 뒤에만 작업하는 것입니다. 이 원칙은 대형 관통부뿐 아니라 작은 슬리브에도 똑같이 적용됩니다.
20. 확인 결과를 공유하는 방법
슬리브 검수 결과는 한 사람의 기억에만 남기지 않는 것이 좋습니다. 도면의 슬리브 번호와 사진 파일 이름을 연결하고, 점검표에는 확인 날짜와 담당 공종을 적습니다. 문제가 없었던 항목도 확인 완료 표시를 남기면 누락과 미확인을 구분할 수 있습니다. 현장에서 사용하는 사진은 전체 위치가 보이는 한 장과 치수·고정 상태가 보이는 근접 사진을 함께 남기는 방식이 효과적입니다. 다음 공정에 인계할 때에는 배관이 어느 방향으로 연결되는지와 특별한 주의 사항도 짧게 적어 두면, 새로 투입된 작업자도 필요한 정보를 빠르게 이해할 수 있습니다.
21. 현장 확인의 최종 기준
슬리브의 위치와 규격을 판단하는 최종 기준은 인터넷의 일반적인 사례나 과거 현장 경험이 아니라 승인된 설계 도면과 해당 공사의 시방서입니다. 이 글의 체크 항목은 누락을 줄이기 위한 공통 안내이며, 구조 보강·방화·방수 상세처럼 공사별로 달라지는 조건은 반드시 현장 기준을 우선해야 합니다. 판단이 애매한 경우에는 타설 전에 질문하고 기록하는 편이 타설 후 수정하는 것보다 훨씬 안전합니다. 슬리브 하나를 정확히 관리하는 습관은 설비 품질과 마감 품질, 그리고 다음 공정의 작업 안전을 함께 지키는 출발점이 됩니다.
자주 묻는 질문
스리브와 배관은 같은 것인가요?
아닙니다. 스리브는 배관이나 설비가 지나갈 수 있도록 구조체에 미리 마련하는 관통부 또는 보호관이며, 실제 배관과는 구분됩니다.
철근과 간섭되면 현장에서 옮겨도 되나요?
구조체와 관련된 위치 변경은 임의로 결정하지 말고 구조·설비 담당자의 확인과 승인 후 진행해야 합니다.
