엑소노메트릭과 아이소메트릭 차이: 투상법을 쉽게 구분하는 방법

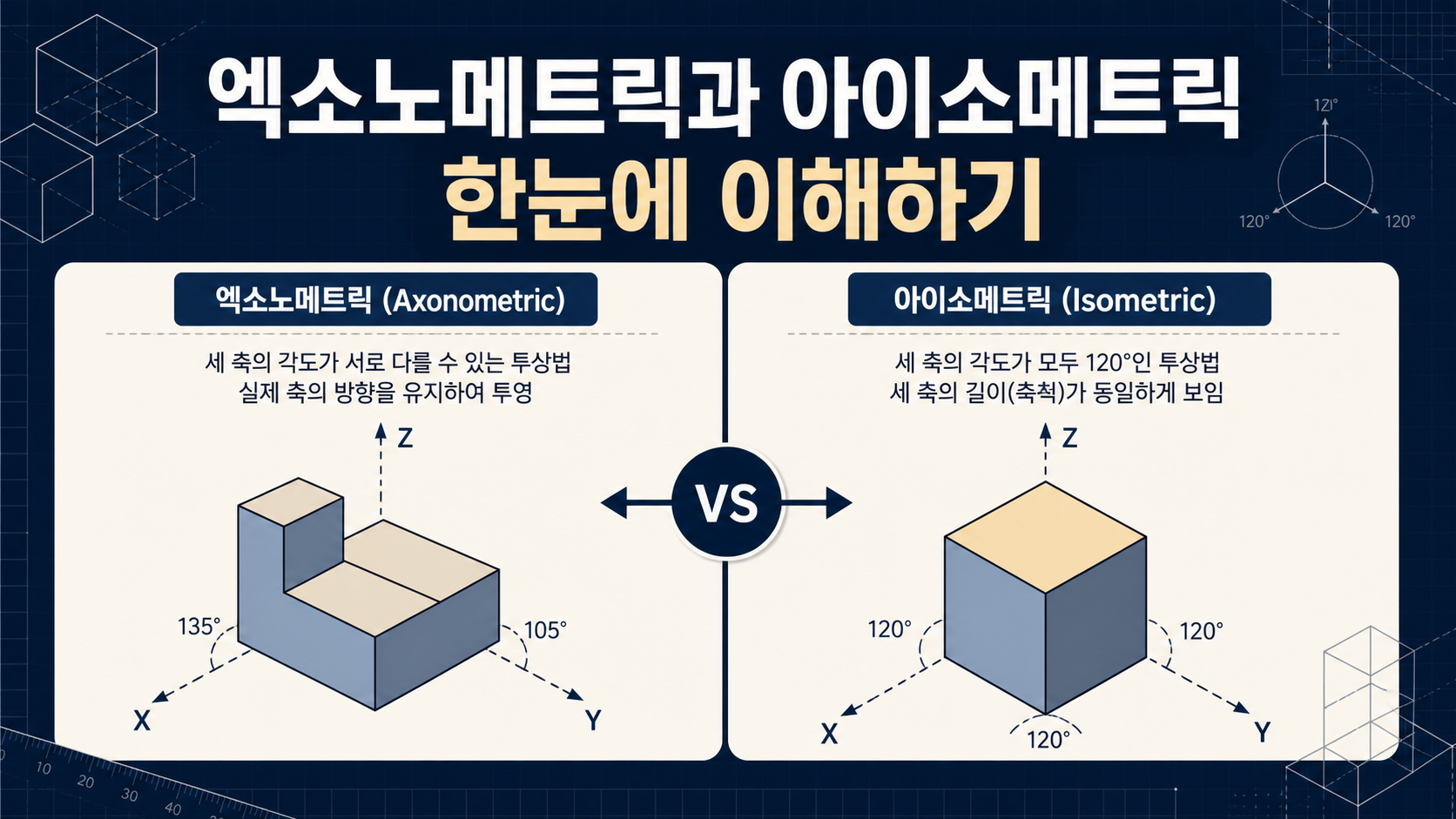

1. 엑소노메트릭과 아이소메트릭을 먼저 한 문장으로 구분하기

엑소노메트릭은 3차원 물체를 평면에 비스듬히 나타내는 평행 투상의 큰 범주입니다. 물체의 세 축이 화면에서 어떤 각도로 보이는지, 축 방향 길이를 얼마나 줄여 보일지에 따라 여러 방식이 포함됩니다. 아이소메트릭은 그 안에서 세 축을 같은 비중으로 다루는 대표적인 방식입니다. 따라서 둘을 완전히 반대말처럼 외우기보다, 아이소메트릭이 엑소노메트릭의 한 종류라고 잡으면 용어 관계가 훨씬 명확해집니다.

설계 도면, 게임 배경, 제품 설명 그림에서 두 표현이 섞여 쓰이는 까닭도 여기에 있습니다. 작업자가 원하는 것은 대개 원근감이 강한 사진 같은 장면이 아니라, 깊이를 보여 주면서도 치수와 구조를 읽기 쉬운 그림입니다. 이 글에서는 각도 숫자만 외우는 대신 목적·제작 순서·검수 기준을 함께 정리합니다.

2. 왜 원근 투시와 다르게 보이는가

투시 원근법은 멀리 있는 물체가 작아지고 평행선이 한 점으로 모이는 것처럼 보입니다. 반면 엑소노메트릭 계열은 같은 방향의 선을 화면에서도 평행하게 유지합니다. 그래서 건물의 뒤쪽이나 상자의 먼 면이 지나치게 작아지지 않아, 여러 부품의 관계를 비교하거나 반복 패턴을 그릴 때 유리합니다.

다만 평행하게 보인다는 사실이 실제 길이가 그대로 보인다는 뜻은 아닙니다. 화면에서의 길이는 축의 기울기와 축척에 따라 달라질 수 있습니다. 치수를 직접 읽어야 하는 도면이라면 투상 방식, 기준 축척, 치수 기입 규칙을 별도로 확인해야 하며 그림만 보고 실제 길이를 단정해서는 안 됩니다.

3. 아이소메트릭의 핵심: 세 축을 같은 비중으로 다루기

아이소메트릭에서는 세 공간 축이 화면에서 대칭적인 관계를 이루도록 배치합니다. 일반적인 안내 그림에서는 수직축 하나와 좌우로 기울어진 두 축을 사용하고, 축 방향 길이를 같은 비율로 줄여 그립니다. 화면 위 세 축 사이의 각을 설명할 때 120도라는 말을 자주 쓰는 이유도 이 균형 때문입니다.

이 방식은 정육면체, 조립식 가구, 픽셀풍 게임 맵처럼 동일한 단위를 반복해 보여 줄 때 특히 읽기 좋습니다. 한 면만 과장되어 커 보이지 않아 앞·옆·위 면을 비교하기 쉽기 때문입니다. 하지만 실제 카메라로 본 모습과는 다르므로, 사실적인 건축 시각화가 목적이라면 투시 렌더링이 더 적합할 수 있습니다.

4. 엑소노메트릭 안의 다른 방식도 알아두기

엑소노메트릭은 아이소메트릭만 뜻하지 않습니다. 두 축의 축척이 같고 나머지 하나가 다른 디메트릭, 세 축의 축척이 모두 달라질 수 있는 트리메트릭도 이 범주에서 설명됩니다. 축 사이 각도 역시 작업 규칙에 맞춰 달라질 수 있습니다. 이름을 붙일 때는 단순히 그림이 비스듬한지보다 축척 관계가 어떤지를 보는 편이 정확합니다.

실무에서는 프로그램의 기본 그리드 이름이 아이소메트릭이어도 사용자가 화면을 회전하거나 축척을 바꾸면 엄밀한 아이소메트릭 조건에서 벗어날 수 있습니다. 발표 자료에서는 “아이소메트릭 스타일”처럼 시각적 분위기를 뜻하는 표현과, 제작 규격으로서의 투상법을 구분해 적으면 협업자의 오해를 줄일 수 있습니다.

5. 용도별로 어떤 방식을 고를지 비교하기

제품 조립 설명서나 작업 절차 그림은 부품 사이의 연결과 순서를 보여야 하므로 아이소메트릭이 안정적입니다. 게임 UI나 아이콘은 같은 규격 타일을 반복해야 하므로 그리드 기준을 엄격히 맞추는 편이 좋습니다. 반대로 건축 콘셉트나 넓은 도시 장면은 특정 면을 더 잘 보이게 해야 할 때가 있어 디메트릭 또는 조절된 엑소노메트릭이 더 편할 수 있습니다.

선택 전에 독자가 무엇을 해야 하는지부터 정하세요. 치수 비교가 목적이면 축척과 기준선을 명시하고, 조립이 목적이면 겹치는 부품을 분리해 보이게 하며, 분위기 전달이 목적이면 빛과 재질보다 형태가 묻히지 않게 합니다. 원근 표현의 기본과 축척 읽는 법을 함께 보면 목적을 정리하는 데 도움이 됩니다.

6. 그리드를 만들고 상자를 시작하는 기본 절차

처음에는 수직축과 좌우 축을 가볍게 긋고, 모든 평행선이 각 축과 정확히 나란한지 확인합니다. 다음으로 가장 작은 단위 상자 하나를 만드세요. 앞면을 먼저 그린 뒤 위·옆 면을 억지로 닫기보다, 각 꼭짓점에서 세 축 중 필요한 방향으로만 선을 연장하면 선이 흔들리는 실수를 줄일 수 있습니다.

상자가 맞으면 문, 손잡이, 계단처럼 복잡한 요소도 작은 상자 안에서 위치를 정할 수 있습니다. 숨은 모서리는 처음에는 옅은 보조선으로 남기고, 최종 선만 진하게 처리하세요. 스케치가 복잡해질수록 지우개보다 레이어와 가이드 기능을 쓰는 편이 시간과 재작업 비용을 아낍니다.

7. 치수와 비율에서 자주 생기는 오해

아이소메트릭 그림의 축 방향 길이가 같아 보인다고 해서 어떤 방향에서나 실제 길이를 자로 재도 된다는 뜻은 아닙니다. 제작 규격에 따라 축소 비율과 치수 기입의 기준이 따로 있을 수 있습니다. 특히 생산·시공·안전과 연결된 도면은 등각 그림을 설명용으로만 쓰고, 공식 치수는 정투상 도면이나 지정된 CAD 파일로 확인해야 합니다.

원의 모양도 좋은 점검 대상입니다. 기울어진 평면 위의 원은 화면에서 원이 아니라 타원처럼 보입니다. 이를 무시하고 원을 그대로 그리면 구멍·바퀴·파이프가 떠 보일 수 있습니다. 원이 들어가는 면의 방향을 먼저 정하고, 해당 면의 사각형 경계 안에 타원을 맞추는 순서로 작업하면 오류가 적습니다.

8. 디지털 도구에서 맞추는 법

벡터 편집기나 3D 프로그램에서는 아이소메트릭 그리드, 스냅, 각도 제한 기능을 활용하면 손으로 각도를 맞추는 시간을 줄일 수 있습니다. 다만 자동 그리드가 프로젝트의 축척 규격까지 보장해 주지는 않습니다. 내보내기 전에 캔버스 비율, 회전값, 선 두께, 텍스트가 축을 가리지 않는지 확인하세요.

3D 모델을 2D로 내보낼 때는 카메라를 직교 투영으로 설정해야 평행선이 유지됩니다. 투시 카메라가 켜진 채로 렌더링하면 멀리 있는 면이 작아져 아이소메트릭처럼 보이지 않을 수 있습니다. 팀 파일에는 카메라 설정과 사용한 그리드 단위를 메모해 두면 다른 사람이 열었을 때 같은 결과를 재현할 수 있습니다.

9. 검수 체크리스트: 보기 좋은 그림과 읽기 쉬운 그림

완성본은 먼저 세 축의 평행성을 확대해서 확인합니다. 다음으로 같은 크기여야 하는 모듈이 화면에서 같은 규칙으로 반복되는지, 겹친 선이 중요한 경계를 가리지 않는지, 글자와 화살표가 면의 방향을 오해하게 만들지 않는지 점검합니다. 마지막으로 작은 화면과 인쇄 미리보기에서도 부품 번호가 읽히는지 확인하세요.

검수에는 제3자의 첫 반응이 유용합니다. 설명 없이 그림을 보여 주고 “앞면은 어디인지”, “어느 순서로 조립할지”를 물어보세요. 답이 흔들리는 부분은 색을 더하는 것보다 선의 우선순위, 여백, 번호 위치를 고치는 편이 효과적입니다. 도면 선 종류도 함께 참고하면 전달력이 좋아집니다.

1. 세 축의 평행선이 끝까지 같은 방향인지 확인합니다.
2. 반복 부품의 크기와 간격을 비교합니다.
3. 앞·옆·위 면의 경계가 선명한지 봅니다.
4. 번호와 화살표가 중요한 선을 가리지 않는지 확인합니다.
5. 모바일과 인쇄 크기에서 글자·선 두께를 점검합니다.

10. 시간·비용을 아끼는 작업 계획과 FAQ

간단한 아이콘은 그리드 설정 10분, 기본 형태 20분, 검수 10분처럼 짧게 나눌 수 있지만, 설명서 한 장은 부품 확인과 피드백 시간이 더 필요합니다. 외주나 협업을 맡길 때는 “아이소메트릭 느낌”만 전달하지 말고 사용 목적, 최종 크기, 축척 필요 여부, 납품 형식, 수정 횟수를 함께 정하세요. 그래야 스타일 수정과 구조 수정이 뒤섞여 일정이 늘어나는 일을 줄일 수 있습니다.

Q. 아이소메트릭은 원근법인가요? A. 보통 평행 투상 계열로 구분합니다. Q. 세 축은 왜 120도로 보이나요? A. 세 방향을 대칭적으로 표현하기 위한 화면상의 관계입니다. Q. 사진처럼 만들 수 있나요? A. 가능하지만 사실적 원근은 약해집니다. Q. 원은 어떻게 그리나요? A. 기울어진 면에서는 타원으로 처리합니다. Q. 모든 3D 그림이 아이소메트릭인가요? A. 아닙니다. 축척과 축 관계를 확인해야 합니다. Q. 치수 도면으로 써도 되나요? A. 공식 제작 기준은 별도 정투상 도면과 규정을 우선 확인하세요.

11. 색·명암을 사용할 때 형태를 잃지 않는 법

아이소메트릭 그림은 면의 방향이 일정하므로 색을 정할 때도 규칙을 하나 정해 두는 편이 좋습니다. 예를 들어 위쪽 면은 가장 밝게, 오른쪽 면은 중간, 왼쪽 면은 가장 어둡게 정하면 독자가 깊이를 빠르게 읽습니다. 이 규칙은 실제 광원의 물리적 방향을 재현하기 위한 것이라기보다, 여러 오브젝트에 일관된 읽기 순서를 주기 위한 장치입니다. 명암 차이를 너무 크게 하면 중요한 테두리가 사라지고, 반대로 차이가 너무 작으면 상자가 평평해 보일 수 있습니다.

흑백으로 미리보기 했을 때도 세 면이 구분되는지를 점검하세요. 상태·위험·선택을 색으로 표시한다면 색만으로 의미를 전달하지 말고 아이콘, 테두리, 라벨을 함께 써야 색각 특성이 다른 사용자도 내용을 읽을 수 있습니다. 그림마다 빛의 방향이 달라지면 같은 부품도 다른 형태처럼 보이므로, 한 문서 안에서는 색상 규칙을 유지하는 것이 좋습니다.

12. 복잡한 물체를 단순한 덩어리로 나누는 방법

복잡한 기계나 가구를 바로 외곽선으로 그리면 축이 흔들리기 쉽습니다. 먼저 전체 폭·높이·깊이를 가진 큰 상자를 놓고, 그 안을 서랍·다리·패널·구멍처럼 기능 단위의 작은 상자로 나눕니다. 각 단위가 어디에서 시작하고 어느 축으로 얼마나 이동하는지 기록하면 수정할 때도 한 부분만 바꿀 수 있습니다. 대칭 구조는 한쪽을 정확히 만든 뒤 반대쪽에 같은 간격을 적용하는 방식으로 처리하세요.

곡면은 원기둥, 원뿔, 구 같은 기본 덩어리로 근사한 다음 필요한 윤곽만 남깁니다. 이 과정에서 보이지 않는 내부선까지 모두 진하게 그리면 그림이 혼잡해지므로, 조립이나 이해에 필요한 선만 최종 레이어에 남기는 것이 좋습니다. 복잡한 모델일수록 작은 단위의 기준 상자를 잠시 보이게 두고 검수한 뒤 보조선을 정리하면 오류를 빠르게 찾을 수 있습니다.

13. 협업 파일과 납품 전 확인 사항

협업에서는 파일 이름에 날짜만 붙이기보다 프로젝트명, 투상 방식, 버전, 담당 범위를 함께 적으면 혼선을 줄일 수 있습니다. 예를 들어 카메라가 직교인지, 그리드가 어떤 단위인지, 선 두께가 인쇄용인지 화면용인지 짧은 메모를 남기세요. 디자인 파일을 다른 프로그램으로 옮길 때는 글꼴 대체, 이미지 링크, 투명도와 선 끝 모양이 바뀌지 않는지도 확인해야 합니다.

납품물은 편집 가능한 원본과 확인용 PDF 또는 PNG를 구분해 전달하는 편이 안전합니다. 인쇄가 예정되어 있으면 재단 여백과 해상도를, 웹 게시라면 작은 화면에서 선이 뭉개지지 않는지를 확인합니다. 작업 시간은 처음 설정을 표준화할수록 줄어듭니다. 자주 쓰는 그리드·색·선 스타일을 템플릿으로 저장해 두면 다음 그림에서 축을 다시 맞추는 시간을 크게 아낄 수 있습니다.

14. 현장에서 바로 쓰는 오류 해결 순서

선이 어딘가 어색할 때는 완성된 윤곽을 고치기 전에 기준축부터 숨기지 말고 확인하세요. 수직축이 정확해도 좌우 축의 각도가 서로 다르면 같은 상자의 양쪽 면이 다른 깊이로 보입니다. 한 선만 눈대중으로 움직이는 대신, 가이드 선을 다시 만들고 해당 축에 속한 선을 함께 맞추는 편이 빠릅니다. 복사한 오브젝트가 미세하게 어긋났다면 기준점과 스냅 설정을 확인한 뒤 좌표 또는 그리드 단위로 정렬합니다.

작업 중 선이 너무 많아져 읽기 어렵다면 외곽선, 구조선, 숨은선, 치수선의 레이어를 분리하세요. 독자가 가장 먼저 봐야 할 외곽선은 조금 굵게 하고, 보조선은 연하게 하며, 최종 출력 전에는 불필요한 가이드를 꺼야 합니다. 프로그램마다 선 두께가 화면과 PDF에서 다르게 보일 수 있으므로 실제 출력 크기에서 한 번 확인하는 절차를 빼지 않는 것이 좋습니다.

15. 학습과 연습을 위한 작은 과제

처음 연습할 때는 정육면체 하나를 그린 뒤 같은 단위를 두 개, 네 개, 여덟 개로 쌓아 보세요. 모든 모서리가 세 기준축 중 하나와 평행한지 확인하는 습관이 생깁니다. 그 다음에는 계단, 책장, 간단한 방처럼 상자 조합으로 설명할 수 있는 물체를 골라 보세요. 결과가 이상할 때는 완성본을 지우지 말고 어느 축에서 처음 어긋났는지 표시하면 다음 연습의 점검표가 됩니다.

한 번의 연습에서 선, 색, 그림자, 텍스처를 모두 완성하려고 하면 핵심인 축 관계를 놓치기 쉽습니다. 첫 단계에서는 선과 면만으로 구조가 읽히는지 확인하고, 둘째 단계에서 명암을 더하며, 마지막에 라벨과 화살표를 배치하세요. 이 순서를 지키면 그림의 장식이 늘어나도 구조 오류를 조기에 발견할 수 있고, 설명용 이미지를 만드는 시간도 안정적으로 예측할 수 있습니다. 연습 파일은 매 단계마다 복사본을 남겨 두고, 다음 날 같은 그리드에서 다시 열어 보세요. 눈이 익숙해진 뒤 다시 보면 처음에는 보이지 않던 축의 흔들림과 면의 불균형을 더 쉽게 발견할 수 있습니다.

16. 마무리 점검의 기준

좋은 투상 그림은 복잡한 효과보다 일관된 축과 분명한 면의 관계에서 시작합니다. 완성 후에는 화면을 멀리서 보고 구조가 한 번에 읽히는지, 확대해서 보고 평행선이 흔들리지 않는지 두 방식으로 확인하세요. 이 짧은 점검만으로도 제출 직전의 수정 비용과 전달 오류를 크게 줄일 수 있습니다.

프로젝트 목적이 설명인지 제작인지에 따라 필요한 정확도도 달라집니다. 설명용 그림은 독자가 빠르게 이해하는지가 우선이고, 제작용 문서는 정해진 도면 규격과 치수 기준을 따라야 합니다. 목적을 파일 첫머리에 적어 두면 작업 중 선택이 흔들리지 않습니다.
