솔레노이드 밸브를 한 문장으로 이해하기

솔레노이드 밸브는 전기를 받으면 내부의 전자석이 움직여 물·공기·가스 같은 유체의 길을 열거나 닫는 장치입니다. 사람이 손으로 수도꼭지를 돌리는 일을 전기 신호가 대신한다고 생각하면 이해가 쉽습니다. 세탁기 급수, 정수·제빙 장치, 보일러와 냉난방 설비, 공장 자동화 라인처럼 일정한 순간에 유체를 제어해야 하는 곳에서 널리 쓰입니다. 이름이 낯설어도 생활 속에서는 이미 자주 만나는 부품입니다.

중요한 것은 밸브가 단순히 켜짐과 꺼짐만 결정하는 부품이 아니라는 점입니다. 어떤 유체를 얼마나 빠르게, 어느 압력에서, 어느 방향으로 통과시킬지까지 설계 조건에 포함됩니다. 같은 모양처럼 보여도 전압, 나사 규격, 유로 크기, 재질, 사용 압력, 평상시 열림·닫힘 방식이 다르면 교체할 수 없습니다. 증상만 보고 비슷한 제품을 바로 주문하는 실수부터 피해야 합니다.

전기가 흐를 때 내부에서 일어나는 일

코일에 정격 전압이 들어오면 감긴 전선 주위에 자기장이 생기고, 그 힘이 플런저라는 금속 가동축을 끌어당깁니다. 플런저 끝의 디스크 또는 씰이 밸브 시트를 떠나면 유로가 열리고, 전원을 끄면 스프링과 압력 차가 원래 자리로 돌려놓습니다. 이 기본 움직임은 짧고 반복적이지만, 유체의 압력과 이물질, 코일 온도에 따라 실제 반응은 달라질 수 있습니다.

직동식은 플런저가 유로를 직접 여닫아 저압이나 소유량 제어에 잘 맞고, 파일럿식은 압력 차를 이용해 더 큰 유량을 다룹니다. 파일럿식은 필요한 최소 차압이 있어 압력이 너무 낮으면 열리지 않을 수 있습니다. 따라서 전기가 들어오는데도 물이 안 나오면 코일만 의심하지 말고 밸브 방식과 전후 압력 조건을 함께 확인해야 합니다.

핵심 구조와 각 부품의 역할

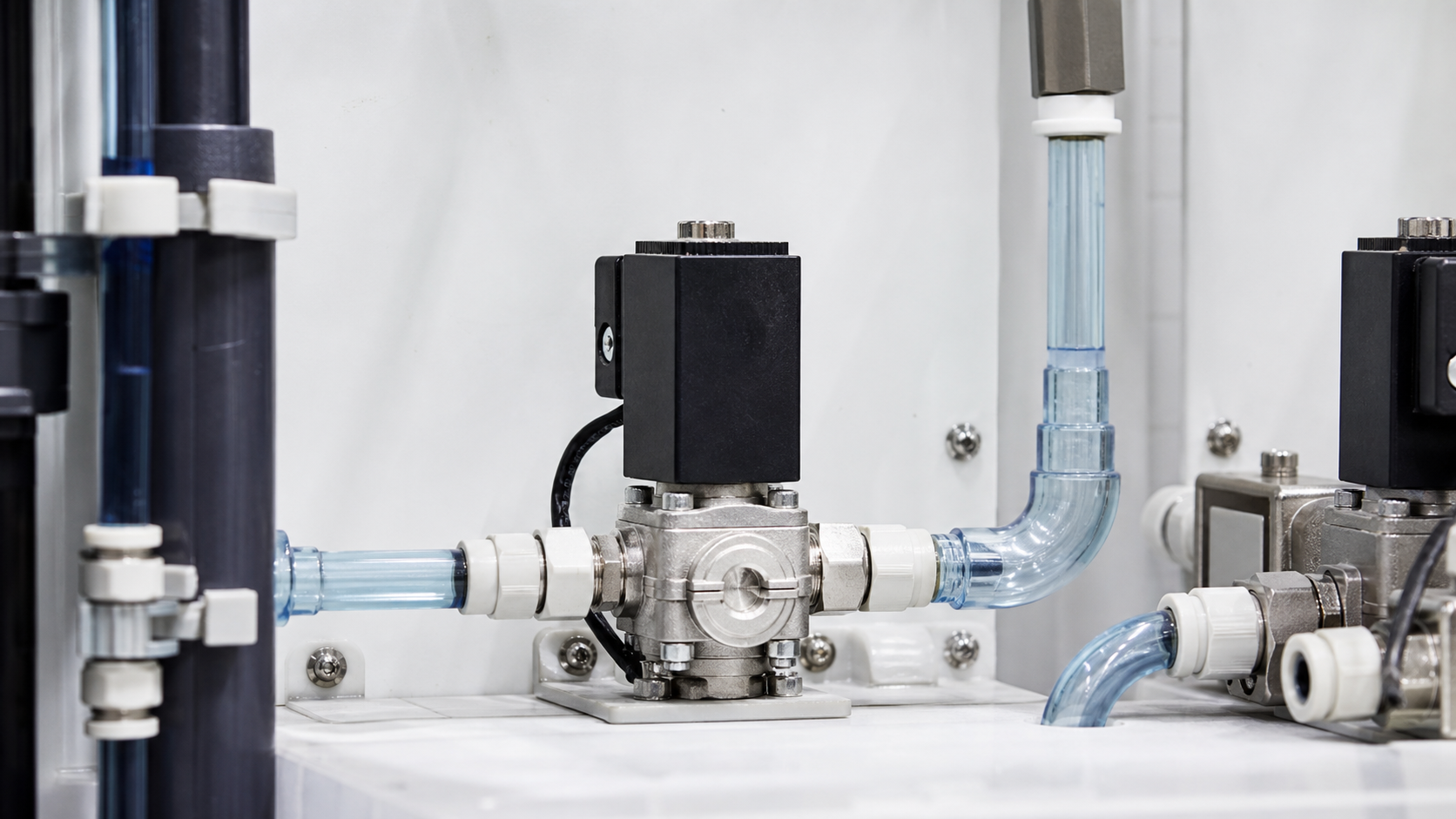

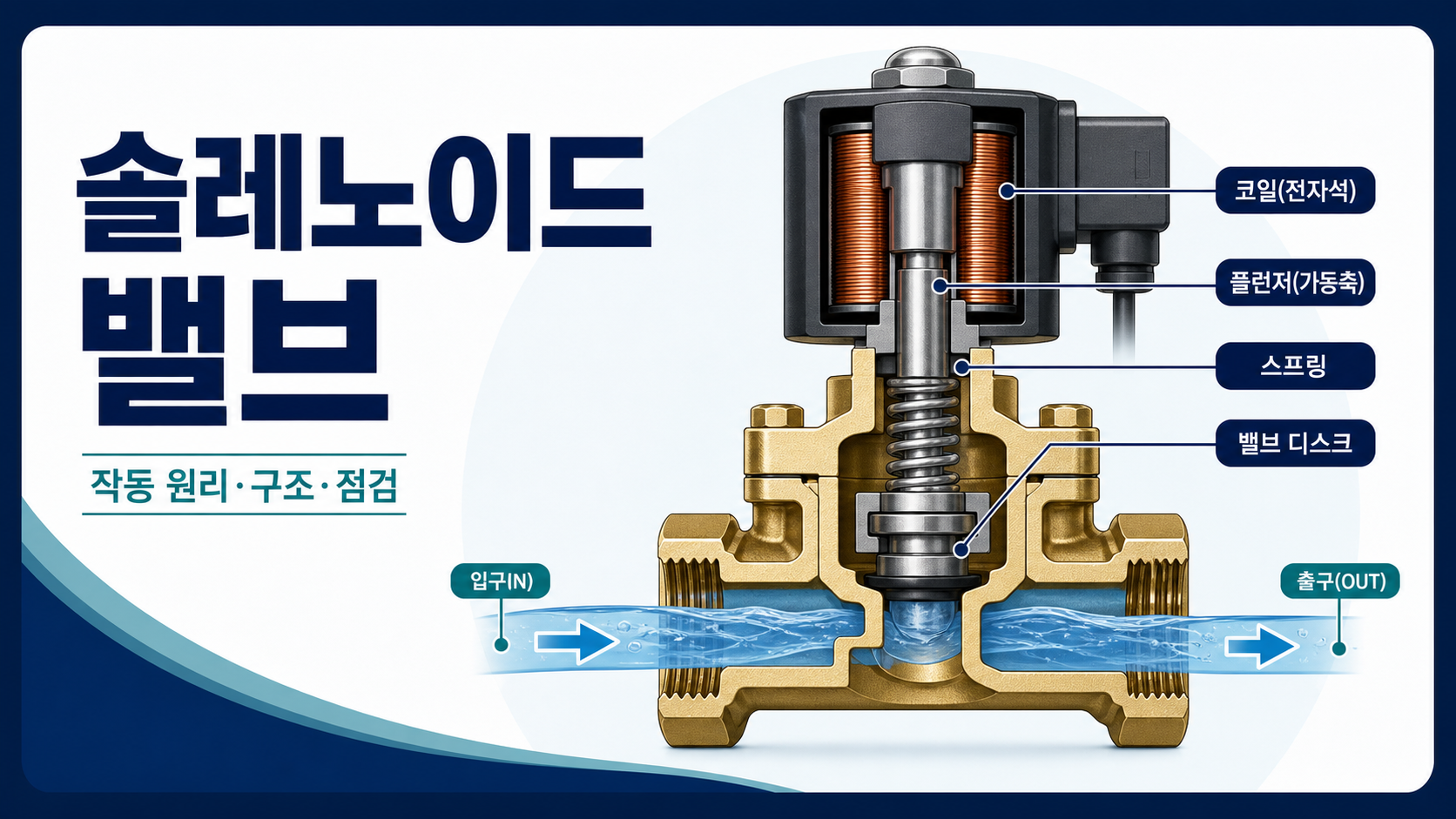

일반적인 구성은 코일, 철심, 플런저, 복귀 스프링, 밸브 몸체, 시트, 다이어프램 또는 씰, 전기 커넥터입니다. 코일은 전기에너지를 자력으로 바꾸고, 플런저는 실제로 움직이며, 씰은 닫힌 상태의 누수를 막습니다. 몸체는 유체가 지나가는 길과 나사 또는 플랜지 연결부를 제공합니다. 어느 한 부분만 좋아도 전체 신뢰성이 보장되지는 않습니다.

특히 씰 재질은 물, 공기, 증기, 기름, 세정액처럼 유체 성질에 맞아야 합니다. 예를 들어 고온이나 특정 용제에 맞지 않는 고무는 팽창·경화되어 누수와 작동 불량을 부를 수 있습니다. 코일 전압도 AC와 DC를 혼용하면 안 됩니다. 라벨의 전압, 소비전력, 유체 방향 화살표, 압력 범위를 사진으로 남긴 뒤 비교하는 습관이 가장 안전합니다.

노멀클로즈와 노멀오픈의 차이

노멀클로즈(NC)는 무전원일 때 닫혀 있고 전원을 주면 열리는 방식입니다. 물 공급이나 가스 흐름처럼 평상시 차단이 안전한 용도에서 많이 선택합니다. 노멀오픈(NO)은 반대로 무전원일 때 열려 있고 전원을 주면 닫힙니다. 냉각이나 배수처럼 정전 시에도 흐름을 유지해야 하는 조건에서 검토할 수 있습니다.

두 방식은 배선만 바꿔 해결되는 차이가 아닙니다. 전원이 끊겼을 때 설비가 어떤 상태가 되어야 안전한지부터 결정해야 합니다. 자동화 제어를 수정하거나 부품을 교체할 때 NC와 NO를 혼동하면 물이 계속 흐르거나 필요한 순간에 차단되지 않는 위험이 생깁니다. 현장에서는 밸브 몸체 표기와 회로 도면을 함께 보고, 전원을 차단한 상태에서 유로 상태를 확인합니다.

종류를 고를 때 보는 비교 표

밸브를 고를 때는 브랜드명보다 사용 조건을 표로 정리하는 편이 정확합니다. 직동식과 파일럿식, 2포트와 3포트, NC와 NO는 목적이 서로 다릅니다. 2포트는 한 유로를 열고 닫는 기본형이고 3포트는 공급·출력·배기 또는 배수를 전환할 때 씁니다. 식품·음용수, 일반 물, 공압, 오일은 요구 재질과 인증도 다를 수 있습니다.

설치 공간도 놓치기 쉽습니다. 코일 높이와 케이블이 꺾이는 방향, 필터 청소 공간, 수동 조작부 유무를 함께 확인해야 합니다. 유로 구경이 크다고 항상 유량이 같은 것도 아닙니다. 압력 손실, 배관 길이, 스트레이너 막힘이 결과에 영향을 줍니다. 사양표의 Cv 또는 유량 계수와 최소·최대 압력 조건을 확인하고, 모르면 설비 담당자에게 기존 라벨 사진을 전달해 판단 받는 것이 좋습니다.

설치 전 7단계 체크리스트

첫째 전원을 차단하고 잔압과 잔수를 안전하게 뺍니다. 둘째 밸브 몸체의 화살표와 실제 흐름 방향이 같은지 봅니다. 셋째 전압·AC/DC·주파수·소비전력이 기존 회로와 맞는지 확인합니다. 넷째 나사 규격과 씰 재질을 확인합니다. 다섯째 배관 안 이물질을 줄일 스트레이너 위치를 점검합니다. 여섯째 코일과 커넥터에 물이 고이지 않는 방향으로 설치합니다. 일곱째 설치 뒤 누수와 개폐 시험을 단계적으로 합니다.

체크리스트는 작업 시간을 늘리는 절차가 아니라 재작업을 줄이는 보험입니다. 배관을 풀기 전에 사진을 찍어 두면 재조립 방향을 확인하기 쉽고, 밸브 주변에 차단 밸브가 없다면 전체 설비 정지 범위도 미리 정해야 합니다. 가스·고온 증기·고압 설비는 일반 사용자가 임의로 분해하지 말고 자격과 절차를 갖춘 작업자에게 맡겨야 합니다.

설치와 배선에서 흔한 실수

가장 흔한 실수는 흐름 화살표를 반대로 설치하는 일입니다. 일부 밸브는 반대 방향에서도 잠깐 흐르는 것처럼 보이지만 설계된 차압과 밀폐 성능을 기대할 수 없습니다. 나사 체결 때 실링 테이프를 과하게 감아 조각이 유로 안으로 들어가면 플런저나 파일럿 구멍을 막을 수 있습니다. 테이프는 나사 첫 산을 비워 두고 정해진 방향으로만 사용합니다.

배선에서는 정격 전압을 눈대중으로 판단하지 말고 라벨과 제어반 출력을 계측으로 확인합니다. 코일이 뜨거워지는 것은 일정 범위에서 정상일 수 있지만, 만지기 어려울 정도로 과열되거나 타는 냄새가 나면 즉시 전원을 차단하고 원인을 조사해야 합니다. 방수 커넥터의 패킹, 접지, 케이블 인장 방지까지 점검해야 습기와 진동으로 인한 간헐 고장을 줄일 수 있습니다.

작동하지 않을 때 점검하는 순서

전원이 들어오지 않는지, 코일은 작동하지만 유체가 흐르지 않는지, 닫히지 않아 계속 새는지로 증상을 나눕니다. 먼저 차단기와 제어 신호, 커넥터 접촉, 정격 전압을 확인합니다. 그다음 전원을 넣고 코일이 약하게 끌리는 느낌이나 소리가 있는지 보되, 노출 단자에는 손대지 않습니다. 전기는 정상인데 무반응이면 단선·소손 코일, 고착 플런저, 부족한 압력 조건을 의심합니다.

유체가 안 흐르면 스트레이너와 파일럿 구멍의 이물질, 배관 방향, 상류 차단밸브, 압력 조건을 확인합니다. 계속 흐르거나 닫히지 않으면 씰 마모, 이물질 끼임, 시트 손상, 잘못된 NO·NC 선택이 원인일 수 있습니다. 분해 점검은 제조사 매뉴얼의 절차와 교체 키트 유무를 먼저 보고 수행합니다. 원인이 불명확한 상태에서 코일만 반복 교체하면 비용과 정지 시간이 늘어납니다.

비용과 교체 시간의 현실적인 계산

부품 가격만 보고 교체비를 계산하면 부족합니다. 밸브 가격 외에 스트레이너, 피팅, 씰, 실링재, 출장·작업 인건비, 설비 정지 손실이 붙을 수 있습니다. 단순 접근 가능한 저압 수도 라인은 준비가 되어 있으면 짧게 끝날 수 있지만, 배수·세척·누수 시험까지 포함하면 예상보다 시간이 늘어납니다. 급한 고장일수록 정확한 라벨 정보와 현장 사진이 견적 시간을 줄입니다.

교체 전에는 같은 증상이 재발하지 않도록 원인을 함께 처리해야 합니다. 녹물이나 스케일이 반복 유입되는 라인이라면 새 밸브만 넣어도 다시 막힐 수 있습니다. 필터 관리 주기, 배관 세척 가능 여부, 수질과 유체 온도, 과전압 여부를 확인하세요. 예방 정비는 멀쩡한 부품을 무조건 바꾸는 일이 아니라, 고장 이력과 운전 시간을 근거로 계획하는 일입니다.

안전과 유지관리의 기준

전기와 유체가 만나는 장치이므로 안전을 먼저 둡니다. 점검 전에는 전원을 차단하고 잠금·표지 절차가 필요한 설비는 현장 규정을 따릅니다. 고온 유체는 식힌 뒤 작업하고, 압력계가 0이라고 해도 배관의 갇힌 압력이 남을 수 있으므로 천천히 확인합니다. 누수 부위를 손으로 막거나 가동 중 코일을 분해하는 행동은 위험합니다.

정기 점검에서는 외관 부식, 커넥터 균열, 비정상 진동과 소음, 누수 흔적, 코일 과열, 스트레이너 오염을 기록합니다. 같은 시간대에 같은 방식으로 관찰하면 변화가 더 잘 보입니다. 안전 관련 차단 기능을 가진 설비는 임의로 우회하지 말고, 화재·가스·압력 위험이 있으면 즉시 운전을 멈추고 관리 주체나 전문가에게 연락해야 합니다.

자주 묻는 질문

Q. 전원이 들어오면 항상 딸깍 소리가 나야 하나요? A. 구조와 주변 소음에 따라 다르므로 소리만으로 정상 판단을 하면 안 됩니다. Q. 코일만 교체해도 되나요? A. 같은 규격이고 본체·씰 문제가 아니라는 진단이 있을 때만 검토합니다. Q. 밸브가 뜨거운데 정상인가요? A. 정격 운전 중 발열은 있을 수 있으나 과열·변색·냄새는 점검 신호입니다.

Q. 누수가 있으면 테이프를 더 감으면 되나요? A. 나사부와 본체·씰 누수는 원인이 달라 무작정 테이프를 늘리면 악화될 수 있습니다. Q. 어떤 전압인지 모르겠으면요? A. 라벨 또는 도면 확인 전에는 전원을 연결하지 않습니다. Q. 물용 밸브를 공기에도 써도 되나요? A. 재질·압력·밀폐 조건이 맞는지 제조사 사양으로 확인해야 합니다.

유체별로 달라지는 재질과 사용 환경

물이라고 해도 상수, 지하수, 온수, 세척수는 성분과 온도가 서로 다릅니다. 염소 성분이나 미세한 침전물이 많은 물은 내부 금속과 씰의 수명에 영향을 줄 수 있고, 온도가 올라가면 고무 씰의 탄성도 달라집니다. 공압 라인에서는 압축공기 속 수분과 오일 미스트가 문제를 만들 수 있어 드레인과 필터 관리가 중요합니다. 증기 라인은 고온과 응축수가 동시에 작용하므로 일반 물용 부품을 그대로 적용하면 위험할 수 있습니다.

사용 환경도 사양의 일부입니다. 실외라면 비와 결로, 직사광선, 동결 가능성을 고려하고, 주방·세탁실처럼 습한 장소라면 커넥터 방수 등급과 케이블 인입 방향을 봐야 합니다. 먼지가 많은 공장에서는 코일 주변의 열 방출이 막히지 않도록 청소 계획을 세웁니다. 식품이나 음용수와 접촉하는 라인은 재질 적합성과 세척 방법을 확인해야 하며, 단순히 녹이 안 슨다는 이유만으로 모든 용도에 적합하다고 판단하면 안 됩니다.

제어 신호와 자동화 설비에서의 연결

솔레노이드 밸브는 타이머, 수위 센서, 온도 조절기, PLC, 누수 감지기 같은 제어 장치의 출력에 따라 움직일 수 있습니다. 이때 제어 신호의 전압과 밸브 코일의 정격 전압이 같은지, 출력이 코일의 기동 전류를 감당하는지 확인해야 합니다. 릴레이나 인터페이스 모듈을 사이에 넣는 설비라면 접점 용량과 역기전력 보호 방식도 회로 도면에 반영합니다. 제어반 표시등만 켜진다고 밸브 단자까지 전압이 도달한 것은 아닙니다.

자동화 오류를 찾을 때는 기계와 전기 신호를 분리해서 봅니다. 수동으로 물을 흐르게 할 수 있는데 자동 명령에서만 안 된다면 센서 조건, 프로그램 인터록, 시간 설정을 확인합니다. 반대로 명령과 전압은 정상인데 유체가 움직이지 않으면 밸브·배관 쪽을 점검합니다. 작업 중 안전 인터록을 임시로 해제하는 일은 사고를 부를 수 있으므로, 시험 목적·복구 절차·감시자를 명확히 한 승인된 절차 안에서만 해야 합니다.

교체 기록을 남기면 다음 고장이 쉬워진다

교체한 날짜, 부품 모델, 전압, 유체, 현장 압력, 고장 증상, 조치 내용을 사진과 함께 남기면 다음 점검이 훨씬 빨라집니다. 특히 같은 밸브가 반복해 막히는 경우에는 부품 불량인지, 상류의 이물질 관리 문제인지, 운전 시간이 과도한지 비교할 근거가 생깁니다. 설비 라벨이 지워질 수 있으므로 새 부품을 넣을 때는 모델명과 흐름 방향이 보이도록 사진을 남겨 두는 것이 좋습니다.

기록은 거창한 시스템이 아니어도 됩니다. 설비명, 위치, 교체일, 담당자, 사용한 씰·필터, 시험 결과를 한 장의 점검표에 적는 것만으로 충분합니다. 누수 시험 때는 어느 연결부를 몇 분 동안 관찰했는지, 작동 시험은 몇 회 했는지도 남겨 두세요. 이런 정보는 다음 작업자가 무작정 다시 분해하는 일을 줄이고, 부품을 미리 확보해야 할지 판단하는 데도 도움이 됩니다.

전문가를 불러야 하는 상황

누수량이 빠르게 늘거나 전기 커넥터 주변이 젖어 있을 때, 화상 위험이 있는 고온 라인, 가스나 화학 유체가 흐르는 라인, 압력 등급을 알 수 없는 설비는 개인 점검 범위를 넘는 상황입니다. 밸브를 분리하기 전에 상류와 하류를 확실히 격리할 수 없다면 작업을 멈추세요. 반복적으로 차단기가 떨어지거나 코일이 검게 변색된 경우도 단순 부품 교체보다 회로와 부하를 함께 진단해야 합니다.

전문가에게 연락할 때는 설비 이름과 위치, 라벨 사진, 유체 종류, 현재 증상, 언제부터 발생했는지, 전원을 넣었을 때의 반응, 누수 여부를 전달하면 판단이 빨라집니다. 위험 신호가 있는데도 생산이나 편의를 이유로 계속 운전하면 작은 고장이 큰 정지로 번질 수 있습니다. 안전한 임시 조치는 승인된 차단 절차를 따르는 것이며, 임의 배선이나 누수 부위 압박으로 정상처럼 보이게 만드는 것이 아닙니다.

마무리 점검의 핵심

솔레노이드 밸브는 작은 부품이지만 유체, 전기, 압력, 제어 신호가 모두 만나는 지점입니다. 교체 전에는 라벨과 흐름 방향을 확인하고, 작업 뒤에는 누수와 개폐를 각각 시험하세요. 급할수록 사진과 기록을 남기고, 사양이 불확실하거나 위험 유체가 관련되면 설비 전문가의 판단을 받는 것이 가장 빠르고 안전한 해결책입니다. 점검 결과를 다음 작업자와 공유하면 같은 실수를 줄이고 설비 가동의 예측 가능성도 높일 수 있습니다.
